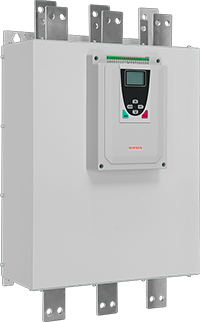

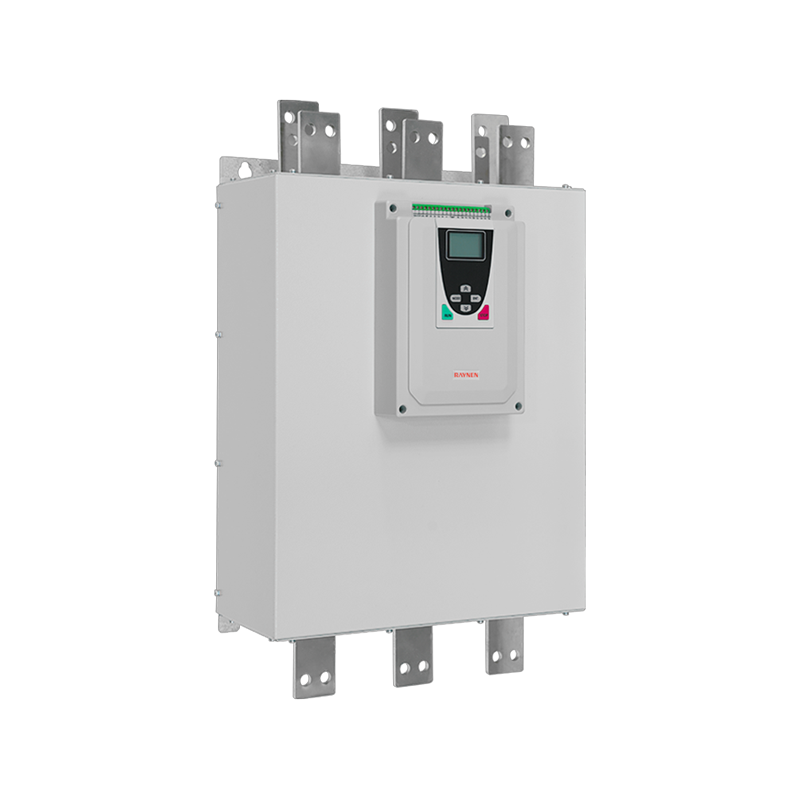

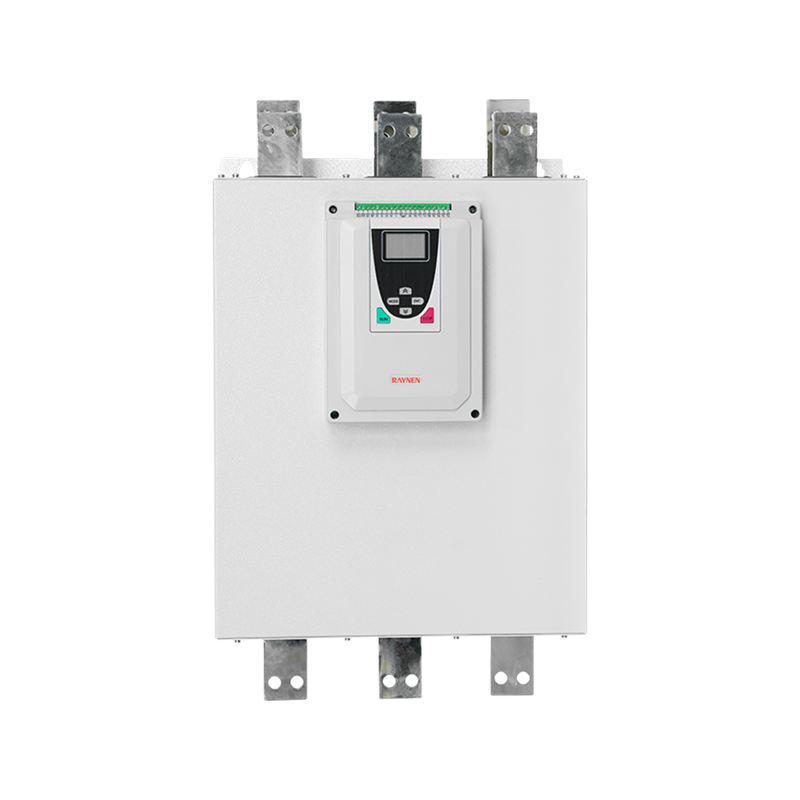

Podsumowanie produktu
Dane techniczne
 | Parametryczny | |
| Modelka | RSE-T3-400 -E~ RSE-T3-500-E | |
| Typ obejścia | Typ obejścia zewnętrznego | |
| Napięcie | 380 V | |
| Adaptacyjna moc silnika (kW) | 400/450/500 | |
| Znamionowy prąd wyjściowy (A) | 800/900/1000 | |
| Wymiary (mm) | 675*410*228 | |
| Rozmiar montażowy (mm) | 536*340 | |
Cechy produktu
| Znakomita jakość |  | Zdalne sterowanie |  |
| • Wszystkie wskaźniki wydajności są starannie zaprojektowane i rygorystycznie testowane • Wszystkie poziomy ochrony • Łatwy w instalacji i integracji z systemem sterowania | • Funkcje komunikacyjne służą do zdalnego sterowania, monitorowania i regulacji • Poprzez standardowy interfejs RS485 można połączyć się z komputerem PC i sterownikiem PLC | ||
| Stycznik obejściowy, zmniejsz straty |  | Wygodna klawiatura |  |
| • Po zakończeniu rozruchu uruchamia się stycznik obejściowy • Ciepło wewnątrz rozrusznika jest zmniejszone, a straty zminimalizowane • Wszystkie funkcje zabezpieczające pozostają skuteczne (przegrzanie, przeciążenie, niedociążenie itp.) | • Użyj prostej i intuicyjnej klawiatury, aby dostosować dane silnika • Angielska klawiatura ułatwia obsługę | ||
| Konstrukcja o niskich stratach |  | Wygodniej |  |
| RDS może stale poprawiać stan pracy silnika na następujące sposoby: • Zastosowano technologię adaptacyjnego miękkiego rozruchu, aby zapewnić zachowanie krzywej prędkości silnika płynne i ciągłe oraz monotonicznie narastające w dowolnym stanie, bez punktu przegięcia prędkości • Redukuje naprężenia mechaniczne i hydrauliczne • Zmniejsz obciążenie systemu dystrybucji energii (szczyt napięcia, przetężenie) | • Komunikacja RS485, Modbus • Górne okablowanie, łatwe do podłączenia | ||
| Obowiązująca moc |  | ||
| • Złóż wniosek o szeroki zakres zasilania generatorów | |||
Połączenie proste upraszcza okablowanie
Okablowanie I Zaciski
Nazewnictwo modeli
Tabela wyboru
| Model (380 V) | Adaptacyjna moc silnika ( kW) | Wyszedłem (A) | Wymiary wys.*szer.*gł. (mm) | Rozmiar montażowy (mm) | |
| H1*W1 | Przysłona | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Wydajność i konfiguracja
| Charakterystyka elektryczna | |
| Znamionowe napięcie robocze | Trójfazowy 380 V ± 15% |
| Znamionowa częstotliwość robocza | 50 Hz lub 60 Hz (proszę określić przed złożeniem zamówienia) |
| Liczba kontrolowanych faz | 3 |
| Odpowiedni silnik | Trójfazowy silnik indukcyjny/silnik asynchroniczny z klatką dla myszy |
| Częstotliwość początkowa | W zależności od obciążenia zaleca się uruchamianie i zatrzymywanie nie częściej niż 10 razy na godzinę w normalnych warunkach i 6 razy przy dużym obciążeniu |
| Metoda uruchamiania | Rampa napięciowa, rampa prądowa, ograniczenie prądu, impulsowanie, rampa napięciowa, ograniczenie prądu, rampa nagłego skoku napięcia |
| Metoda zatrzymania | Zatrzymanie swobodne, zatrzymanie miękkie |
| Funkcja ochrony | Zabezpieczenie przed utratą fazy, zabezpieczenie nadprądowe, zabezpieczenie przed przeciążeniem, zabezpieczenie przed niezrównoważeniem prądu, zabezpieczenie przed przegrzaniem, zabezpieczenie przed przekroczeniem limitu czasu uruchomienia itp. |
| Charakterystyka środowiska | |
| Temperatura robocza | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ należy zmniejszyć wydajność) |
| Temperatura przechowywania | -25 ℃ ~ 70 ℃ |
| Wilgotność względna | 95% bez kondensacji i kapania |
| Wysokość | Poniżej 1000 m (1000 ~ 3000 m wymaga zmniejszenia pojemności) |
| Metoda chłodzenia | Naturalne chłodzenie powietrzem |
| Metoda instalacji | Montowany na ścianie |
| Inne | Żadnych łatwopalnych, wybuchowych, żrących gazów, przewodzącego pyłu ani proszku metalicznego |
| Normy i certyfikaty | |
| Standardy wdrożeniowe | GB/T14048.6 |
| Certyfikacja | CCC |
| Charakterystyka obwodu sterującego | |
| Obejście -01, 02 | 01, 02 start i zamknięcie po zakończeniu w celu sterowania stycznikiem obejściowym. (Wykres) |
| Uruchom wyjście -03, 04, 05 | 03, 04, 05 to programowalne wyjścia przekaźnikowe, a czas opóźnienia zostanie ustawiony kodem f4. Funkcja wyjścia zostanie ustawiona kodem FE i zostanie zamknięta, gdy wyjście będzie ważne. |
| Wyjście błędu -06, 07, 08 | 06, 07, 08 to programowalne wyjścia przekaźnika awarii, zostaną zamknięte w przypadku wystąpienia usterki lub wyłączenia zasilania i zostaną otwarte po włączeniu zasilania. |
| Wyjście analogowe -09, 10 | 09, 10 mogą mierzyć aktualne informacje, które zmieniają się wraz z obciążeniem. 400% wyjście 4 ~ 20mA wartość kalibracyjna, wzór obliczeniowy: D = 400/16(1x-4). lx to rzeczywista wartość pomiaru (mA). Prąd silnika (%). |
| Wejście natychmiastowego zatrzymania -11 | 11 i wspólne rozłączenie spowoduje natychmiastowe zatrzymanie silnika (lub połączenie innych normalnych punktów zamknięcia szeregowo. |
| Wejście miękkiego zatrzymania -12 | 12 i wspólne rozłączenie spowoduje łagodne zatrzymanie silnika (lub swobodne zatrzymanie) |
| Zacznij pisać -13 | 13 i wspólne zamknięcie spowoduje pracę silnika |
| Powszechne -14, 15 | Powszechne terminal for input signal |
| RS485 -16, 17, 18 | Terminal komunikacyjny RS485, do podłączenia wielu softstarterów. 16 to komunikacja, uziemienie |
| PE -19 | Zacisk uziemiający |
