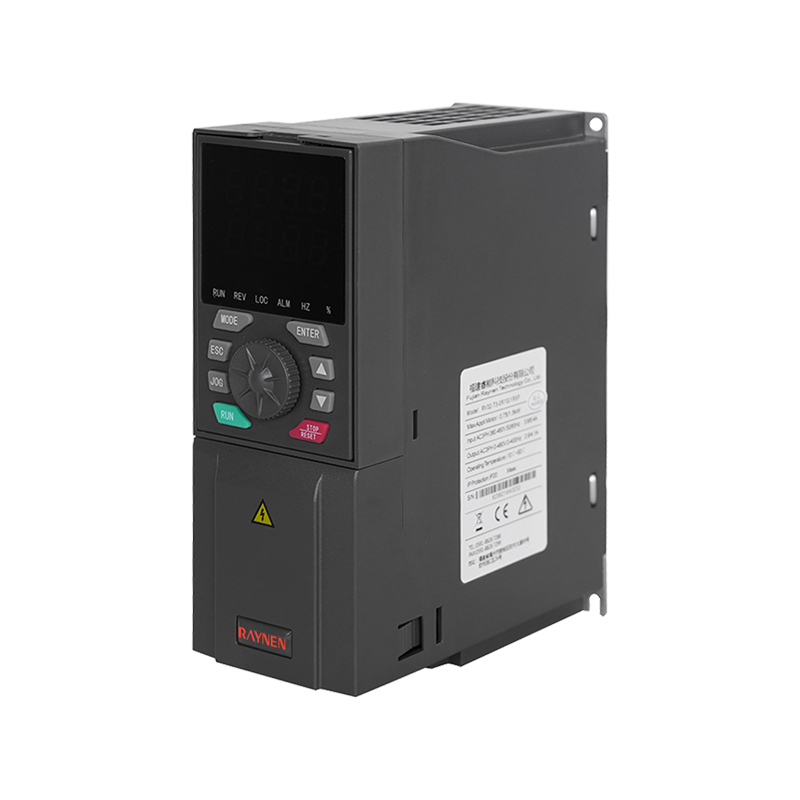

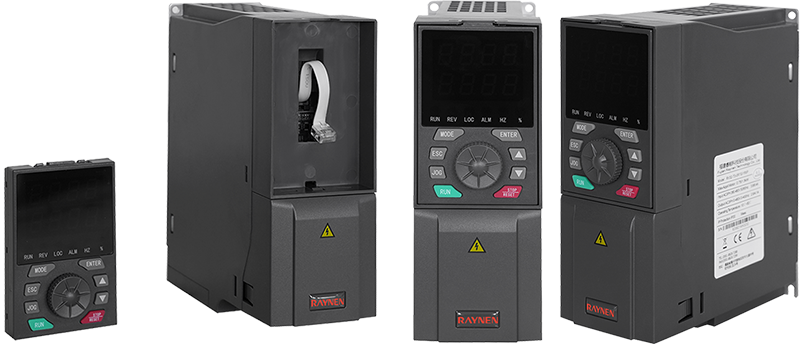

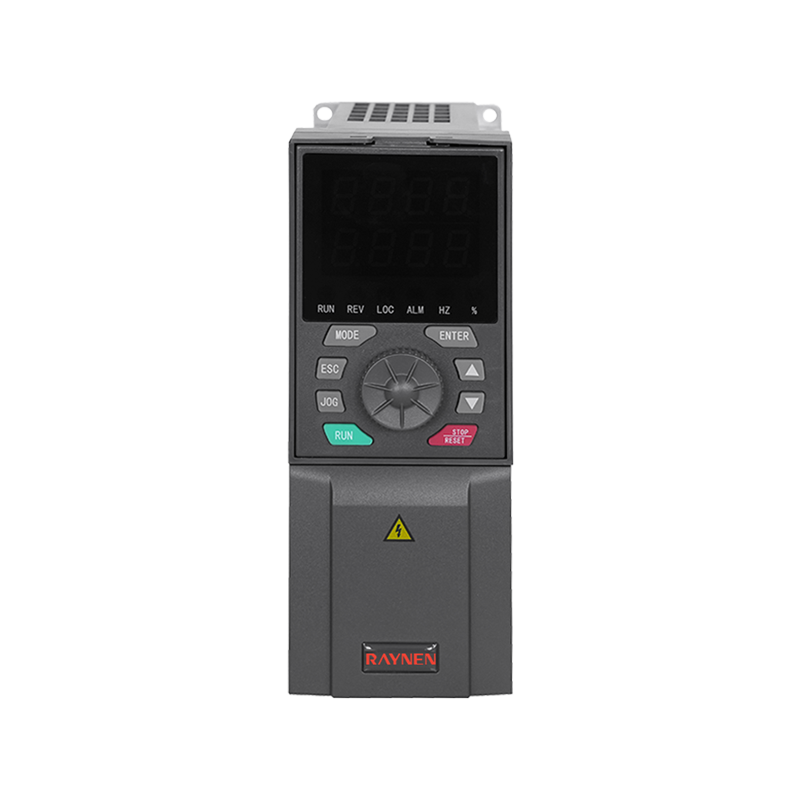

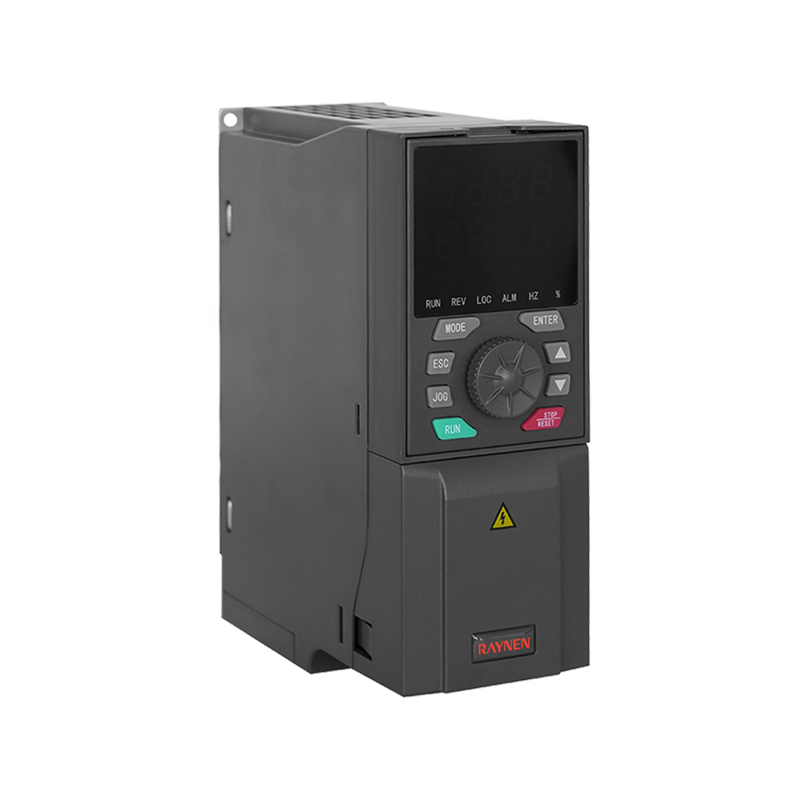

Podsumowanie produktu
Sens i prostota

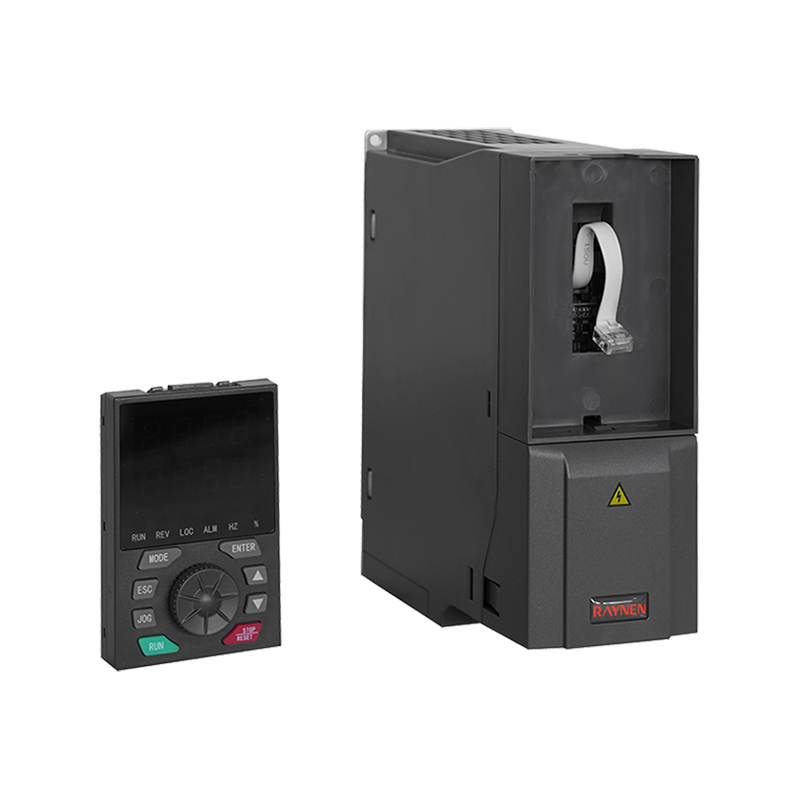

| | Klawiatura zewnętrzna obsługuje podwójną linię | | Czterowarstwowa konstrukcja płytki drukowanej, trzykrotne natryskiwanie farby ochronnej |
| | W pełni automatyczne testowanie gotowego produktu pod obciążeniem | | Podwójny procesor sprawia, że działa stabilniej |
| | Prosta i szeroka powierzchnia zęba rozpraszająca ciepło, pracująca w wysokiej temperaturze | | Starzenie w wysokiej temperaturze 60 stopni przez 48 godzin |
| Parametryczny | ||
 | Modelka | RVE32-T3-0R7G/1R5P ~ RVE32-T3-3G/4P |
| Napięcie | 380 V | |
| Wartość P (kW) | 0,75/1,5/2,2/3/4 | |
| Znamionowy prąd wejściowy (A) | 3,6/6,4/8,7/10,9/14 | |
| Znamionowy prąd wyjściowy (A) | 2,6/4,1/5,5/6,9/9,5 | |
| Wymiary (mm) | 206*76,5*168,5 | |
| Rozmiar montażowy (mm) | 195*66,5 | |

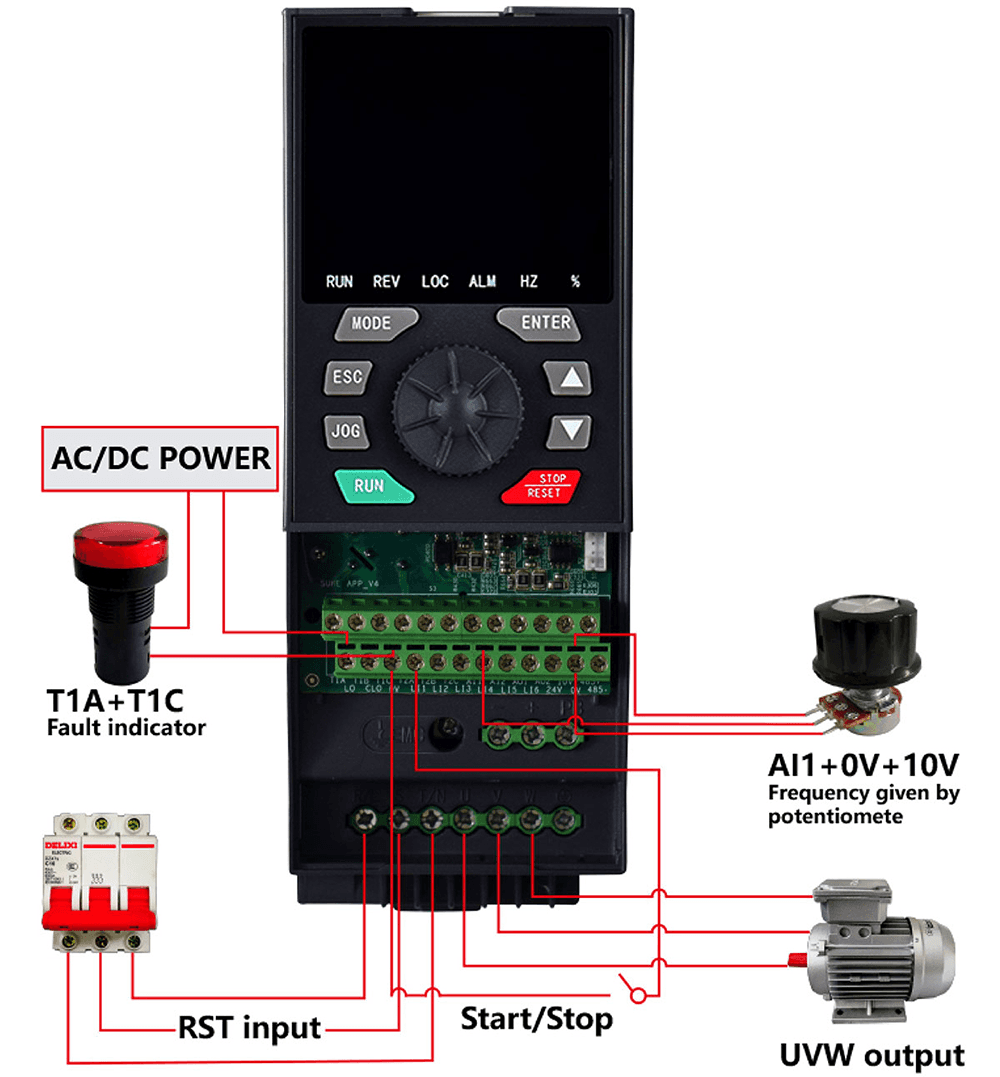

Ustawienia parametrów

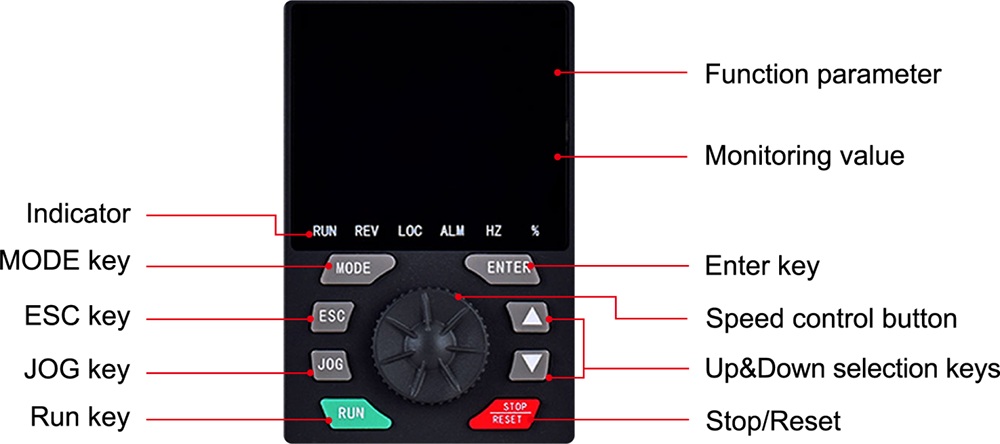

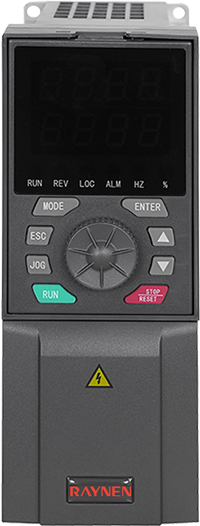

Instrukcje obsługi klawiatury
Nazewnictwo modeli
Tabela doboru Trójfazowy typ T3 (obudowa z tworzywa sztucznego)
| Model falownika | Maszyna typu G (duże obciążenie) | Maszyna typu P (lekkie obciążenie) | Wymiary (mm) | Rozmiar montażowy (mm) | ||||||||
| ja w （A） | Wyszedłem (A) | Wartość P (kW) | ja w （A） | Wyszedłem (A) | Wartość P (kW) | H | W | D | H1 | W1 | Przysłona | |
| RVE32-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | 206 | 76.5 | 168.5 | 195 | 66.5 | Φ5 |
| RVE32-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE32-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | ||||||
| RVE32-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE32-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 262 | 100 | 171 | 251 | 90 | Φ5 |
| RVE32-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE32-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | ||||||
| RVE32-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | 353 | 120 | 222 | 341 | 108 | Φ7 |
| RVE32-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | ||||||
Uwagi: W przypadku VFD 380 V produkty o mocy 37 kW i niższej są standardowo wyposażone we wbudowany moduł hamulca, modele o mocy 45 kW–185 kW mogą być wyposażone we wbudowany moduł hamulca, modele o mocy 200–800 kW mogą być wyposażone w zewnętrzny moduł hamulca.
Wydajność i konfiguracja
| Podstawowe funkcje aplikacji | |
| Zwiększenie momentu obrotowego przy niskiej częstotliwości | Zwiększenie napięcia i zwiększenie momentu obrotowego mogą zwiększyć moment obrotowy przy niskiej częstotliwości przy sterowaniu V/F i bezczujnikowym sterowaniu momentem prędkości odpowiednio o około 0,1% ~ 30,0%. |
| Krzywa V/F | Typ liniowy, typ wielopunktowy |
| Krzywa przyspieszenia/opóźnienia | Przyspieszanie i zwalnianie liniowe lub w kształcie litery S: trzy grupy czasu przyspieszania i zwalniania: zakres czasu przyspieszania i zwalniania: 0-3200 s |
| Automatyczna regulacja napięcia (AVR) | Gdy zmienia się napięcie sieciowe, może automatycznie utrzymać stałe napięcie wyjściowe |
| Wbudowany PID | System sterowania w pętli zamkniętej, który może z łatwością realizować kontrolę procesu |
| Hamowanie prądem stałym | Hamowanie prądem stałym range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Kontrola jogi | Silnik można natychmiast uruchomić i zatrzymać; zakres ustawień częstotliwości jog: 0,0-20,0 Hz; tryb jog-stop: zwalnianie/wolne/hamowanie DC |
| Przeskakiwanie częstotliwości | Można ustawić trzy punkty częstotliwości przeskoku i odpowiadające im zakresy częstotliwości przeskoku, aby zapobiec pracy falownika w tym paśmie częstotliwości |
| Wiele prędkości | Można ustawić do 15 za pośrednictwem 4 logicznych portów wejściowych = Częstotliwość robocza |
| Sumowanie wejść | Użyj wyniku operacji algebraicznej 2 wejść analogowych jako ustawienia częstotliwości, dzięki czemu ustawienie częstotliwości będzie bardziej elastyczne |
| Przełączanie pomiędzy 2 zestawami parametrów silnika | Można dowolnie ustawiać i przełączać dwa zestawy parametrów silnika, aby dopasować je do aktualnie napędzanego silnika |
| Ochrona falownika | Ochrona przed utratą fazy wejścia/wyjścia, wykrywanie niedociążenia, ochrona przed nadmiernym momentem obrotowym, ochrona podnapięciowa, ochrona nadnapięciowa, ochrona nadprądowa, ochrona przed przegrzaniem, ochrona przed zwarciem międzyfazowym |
| Ochrona silnika | Zabezpieczenie termiczne silnika, ograniczenie prądu silnika, przeciążenie silnika, zwarcie silnika |
| Charakterystyka elektryczna | |
| Napięcie wejściowe | Trójfazowy prąd przemienny, 380–480 V, 50/60 Hz |
| Napięcie wyjściowe | Napięcie wejściowe 0-100%, 0,5 Hz-400 Hz |
| Tryb sterowania | Stały moment obrotowy V/F, obciążenie kwadratowe V/F, sterowanie wektorowe bez czujników, tryb oszczędzania energii |
| Częstotliwość przełączania | 1,5 kHz-12 kHz Można ustawić funkcję automatycznej regulacji częstotliwości przełączania: gdy temperatura wzrasta, częstotliwość przełączania jest automatycznie zmniejszana Gdy temperatura powróci do normy, częstotliwość przełączania powraca do wartości początkowej |
| Możliwość przetężenia | 150% znamionowego prądu wyjściowego 60 s, 200% znamionowego prądu wyjściowego 2 s |
| Sygnał kontrolny | ||
| Sygnał ustawienia częstotliwości | Zintegrowany panel operacyjny | Przełącznik membranowy (przycisk), pokrętło prędkości (potencjometr) |
| Sygnał zewnętrzny | Regulacja GÓRA/DÓŁ, wejście analogowe, wiele prędkości, panel zewnętrzny, komunikacja szeregowa | |
| Sygnał sterujący Start i Stop | Zintegrowany panel operacyjny | Przyciski RUN, STOP |
| Sygnał zewnętrzny | Terminal wejść logicznych, panel zewnętrzny, komunikacja szeregowa | |
| Charakterystyka obwodu sterującego | ||
| Dostępny zasilacz wewnętrzny | 10 V 24 V | 10 VDC±5%, maximum current 10mA, for reference potentiometer 24 VDC±5%, maximum current 100mA, for logic input port |
| Wejście analogowe | AI1 | Wejście analogowe napięcia: 0-5VDC lub 0-10VDC, impedancja wynosi 30k Prądowe wejście analogowe: 0/4-20mADC, impedancja 250Ω Rozdzielczość: 10-bitowa konwersja A/D Domyślne ustawienie fabryczne: wejście napięciowe 0–5 V DC |
| AI2 | Wejście analogowe napięcia: 0-10VDC lub wejście czujnika PTC Rozdzielczość: 10-bitowa konwersja A/D | |
| Wejście logiczne | LI1-LI8 | Zasilanie 0-24VDC Logika dodatnia (źródło) i logika ujemna (ujście) są opcjonalne, a domyślną wartością fabryczną jest logika ujemna Funkcje jazdy do przodu, do tyłu, praca, kasowanie usterek, obsługa wielu prędkości i inne 69 funkcji są opcjonalne Produkty poniżej 15 kW (włącznie) mają tylko LI1-LI6 |
| AI1, AI2 Wymuszone prawidłowe wprowadzenie | W falownikach o mocy poniżej 15 kW (włącznie) AI1 i AI2 można ustawić jako wejścia logiczne. F309 i F310 to wymuszone prawidłowe wejścia, a ich funkcje konfiguracyjne są zawsze ważne podczas włączania zasilania. | |
| Wyjście analogowe | AO1, AO2 | Wyjście analogowe napięciowe: 0-10VDC, minimalna impedancja obciążenia 470Ω Prądowe wyjście analogowe: 0/4-20mA, maksymalna impedancja obciążenia 700Ω Rozdzielczość: 8 bitów Częstotliwość wyjściowa, prąd wyjściowy, ustawienie prędkości, dane wyjściowe szeregowe i inne funkcje są opcjonalne |
| Wyjście logiczne | LO, CLO | Otwarty kolektor, maksymalny prąd 100mA, maksymalne napięcie 30VDC Opcjonalne wyjście logiczne lub wyjście impulsowe, domyślnym ustawieniem fabrycznym jest wyjście logiczne Częstotliwość wyjściowa, prąd wyjściowy, ustawienie prędkości, dane wyjściowe szeregowe i inne funkcje wyjściowe są opcjonalne |
| Wyjście przekaźnikowe | T1A, T1B, T1C T2A, T2B, T2C | T1A normalnie otwarty, T1B normalnie zamknięty, wspólny punkt T1C T2A normalnie otwarty, T2B normalnie zamknięty, wspólny punkt T2C Obciążalność styków: 5A przy 250VAC, 5A przy 30VDC Usterka, alarm, osiągnięcie ustawionej częstotliwości i inne funkcje są opcjonalne T1A domyślnie zgłasza błąd, T2A domyślnie działa |
| Komunikacja szeregowa | MODBUS-RTU, 2-przewodowy RS-485, interfejs zaciskowy | |
| Charakterystyka elektryczna | |
| Ochrona napędu AC | Ochrona przed utratą fazy wejściowej, ochrona przed utratą fazy wyjściowej, wykrywanie niedociążenia, ochrona przed nadmiernym momentem obrotowym, ochrona podnapięciowa, ochrona nadnapięciowa, ochrona nadprądowa, ochrona przed przegrzaniem, ochrona przed zwarciem fazowym |
| Ochrona silnika | Zabezpieczenie termiczne silnika, ograniczenie prądu silnika, przeciążenie silnika, zwarcie silnika |
| Charakterystyka elektryczna | |||
| Poziom ochrony | IP20 | Wilgotność otoczenia | 95% bez kondensacji i gromadzenia się wody |
| Temperatura pracy/przechowywania | -10~40°C/-20~60°C | Wysokość | Poniżej 1000m |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem | Miejsce instalacji | Wewnątrz |
