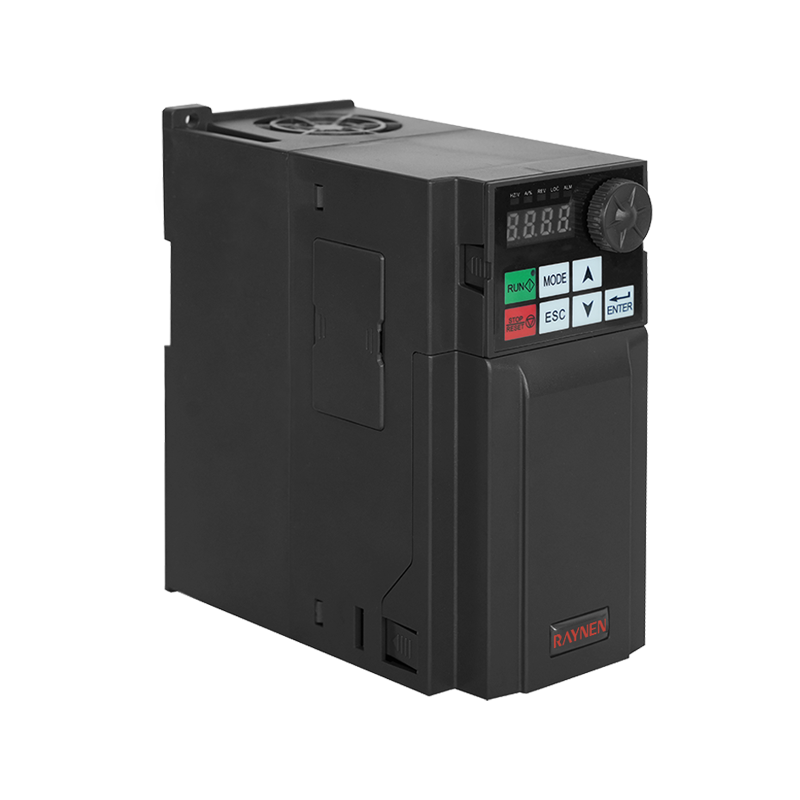

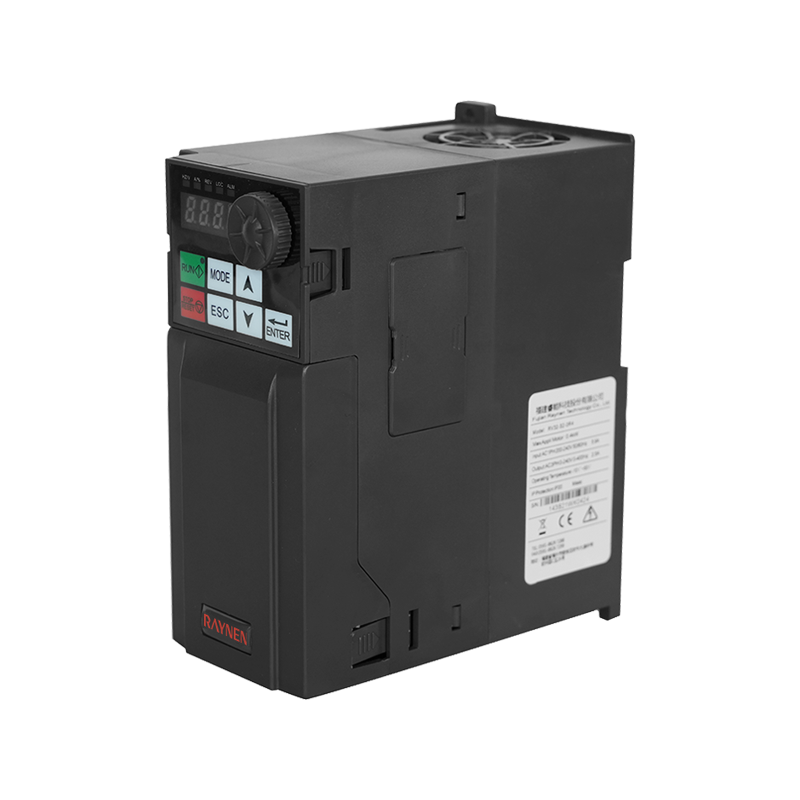

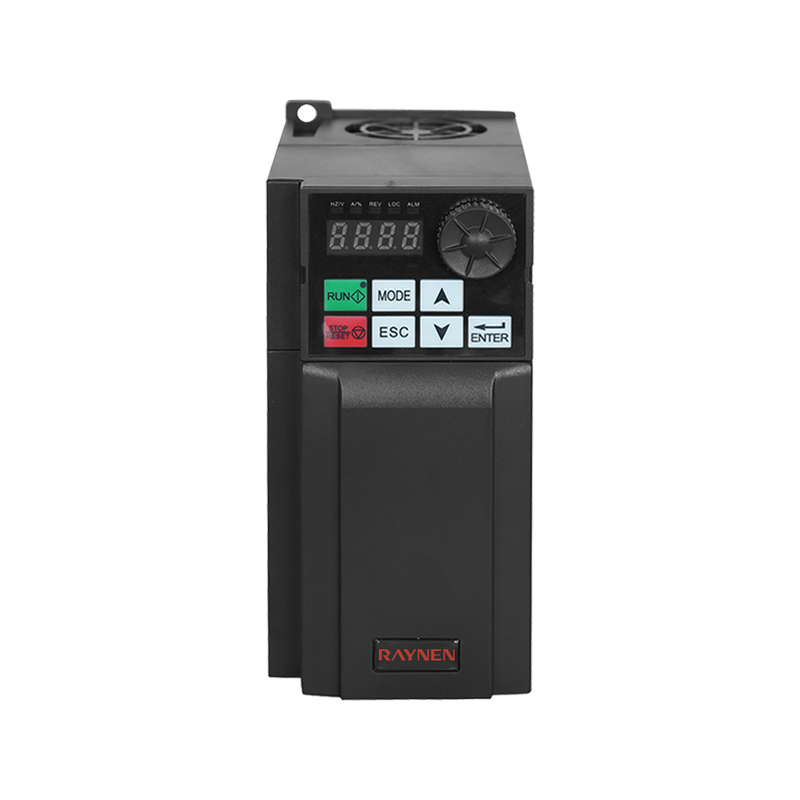

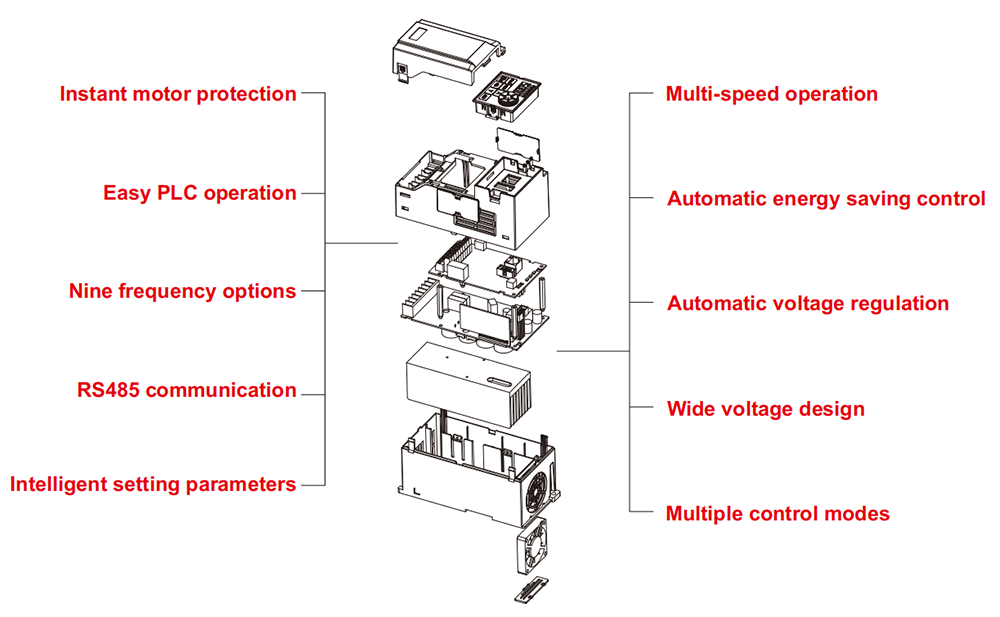

Napęd VFD 220 V 0,4–2,2 kW

150%

150%

40

Rozpocznij moment obrotowy @ 0,5 Hz

Możliwość przeciążenia

Temperatura otoczenia ℃

1:40

IP20

2%

Regulacja prędkości

Ochrona przed wnikaniem

Dokładność prędkości±

Parametryczny

Modelka

RVE21-S2-0R4 ~ RVE21-S2-2R2

Napięcie

220 V

Klasa P (kW)

0,4/0,75/1,5/2,2

Znamionowy prąd wejściowy (A)

6,3/11,5/15,7/27

Znamionowy prąd wyjściowy (A)

2,5/5/7/10

Wymiary (mm)

170*81*142

Rozmiar montażowy (mm)

161*64,5

Model falownika

Maszyna typu G (duże obciążenie)

Maszyna typu P (lekkie obciążenie)

Wymiary (mm)

Rozmiar montażowy (mm)

Ja w (A)

Wyszedłem (A)

Wartość P (kW)

Ja w (A)

Wyszedłem (A)

Wartość P (kW)

H

W

D

H1

W1

Przysłona

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Model falownika

Maszyna typu G (duże obciążenie)

Maszyna typu P (lekkie obciążenie)

Wymiary (mm)

Rozmiar montażowy (mm)

ja w （A）

Wyszedłem (A)

Wartość P (kW)

ja w （A）

Wyszedłem (A)

Wartość P (kW)

H

W

D

H1

W1

Przysłona

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

Podstawowe funkcje aplikacji

Zwiększenie momentu obrotowego przy niskiej częstotliwości

Poprzez zwiększenie napięcia i momentu obrotowego moment obrotowy przy niskiej częstotliwości sterowania V/F i sterowania wektorowego bez czujnika prędkości można zwiększyć o około 0,1% ~ 30,0%

Krzywa V/F

Typ liniowy, typ wielopunktowy

Krzywa przyspieszenia/opóźnienia

Przyspieszanie i zwalnianie liniowe lub w kształcie litery S: trzy grupy czasu przyspieszania i zwalniania: zakres czasu przyspieszania i zwalniania: 0-3200 s

Automatyczna regulacja napięcia (AVR)

Gdy zmienia się napięcie sieciowe, może automatycznie utrzymać stałe napięcie wyjściowe

Wbudowany PID

System sterowania w pętli zamkniętej, który może z łatwością realizować kontrolę procesu

Hamowanie prądem stałym

Hamowanie prądem stałym range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Kontrola jogi

Silnik można natychmiast uruchomić i zatrzymać; zakres ustawień częstotliwości jog: 0,0-20,0 Hz; tryb jog-stop: zwalnianie/wolne/hamowanie DC

Przeskakiwanie częstotliwości

Można ustawić trzy punkty częstotliwości przeskoku i odpowiadające im zakresy częstotliwości przeskoku, aby zapobiec pracy falownika w tym paśmie częstotliwości

Wiele prędkości

Można ustawić do 15 za pośrednictwem 4 logicznych portów wejściowych = Częstotliwość robocza

Sumowanie wejść

Użyj wyniku operacji algebraicznej 2 wejść analogowych jako ustawienia częstotliwości, dzięki czemu ustawienie częstotliwości będzie bardziej elastyczne

Przełączanie pomiędzy 2 zestawami parametrów silnika

Można dowolnie ustawiać i przełączać dwa zestawy parametrów silnika, aby dopasować je do aktualnie napędzanego silnika

Ochrona falownika

Ochrona przed utratą fazy wejścia/wyjścia, wykrywanie niedociążenia, ochrona przed nadmiernym momentem obrotowym, ochrona podnapięciowa, ochrona nadnapięciowa, ochrona nadprądowa, ochrona przed przegrzaniem, ochrona przed zwarciem międzyfazowym

Ochrona silnika

Zabezpieczenie termiczne silnika, ograniczenie prądu silnika, przeciążenie silnika, zwarcie silnika

Charakterystyka elektryczna

Napięcie wejściowe

Trójfazowy prąd przemienny, 380–480 V, 50/60 Hz lub jednofazowy prąd przemienny, 200–240 V, 50/60 Hz

Napięcie wyjściowe

Napięcie wejściowe 0-100%, 0,5 Hz-400 Hz

Tryb sterowania

Stały moment obrotowy U/F, obciążenie kwadratowe U/F, sterowanie wektorowe bez czujników, tryb oszczędzania energii

Częstotliwość przełączania

1,5 kHz-12 kHz

Można ustawić funkcję automatycznej regulacji częstotliwości przełączania: gdy temperatura wzrasta, częstotliwość przełączania jest automatycznie zmniejszana

Gdy temperatura powróci do normy, częstotliwość przełączania powraca do wartości początkowej

Możliwość przetężenia

150% znamionowego prądu wyjściowego 60 s, 200% znamionowego prądu wyjściowego 2 s

Sygnał kontrolny

Sygnał ustawienia częstotliwości

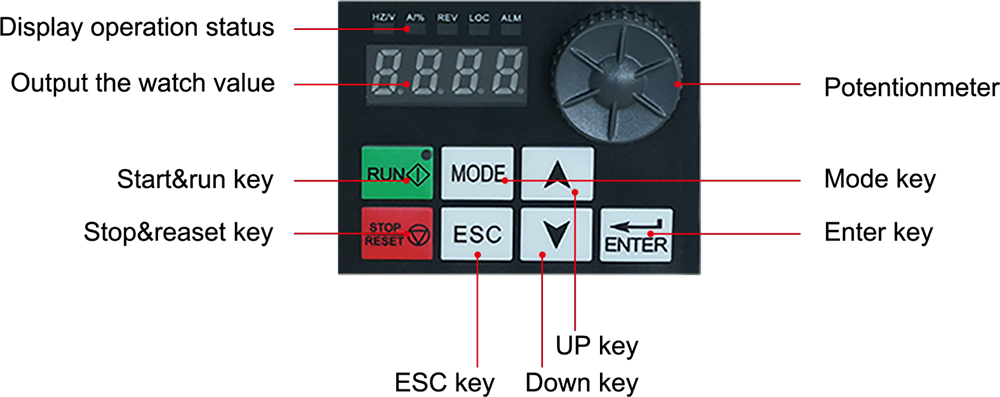

Zintegrowany panel operacyjny

Przełącznik membranowy (przycisk), pokrętło prędkości (potencjometr)

Sygnał zewnętrzny

Regulacja GÓRA/DÓŁ, wejście analogowe, wiele prędkości, panel zewnętrzny, komunikacja szeregowa

Sygnał sterujący Start i Stop

Zintegrowany panel operacyjny

Przyciski RUN, STOP

Sygnał zewnętrzny

Terminal wejść logicznych, panel zewnętrzny, komunikacja szeregowa

Charakterystyka obwodu sterującego

Dostępny zasilacz wewnętrzny

10 V

24 V

10 VDC±5%, maximum current 10mA, for reference potentiometer

24 VDC±5%, maximum current 100mA, for logic input port

Wejście analogowe

AI1

Wejście analogowe napięcia: 0-5VDC lub 0-10VDC, impedancja wynosi 30k

Prądowe wejście analogowe: 0/4-20mADC, impedancja 250Ω

Rozdzielczość: 10-bitowa konwersja A/D

Domyślne ustawienie fabryczne: wejście napięciowe 0–5 V DC

AI2

Wejście analogowe napięcia: 0-10VDC lub wejście czujnika PTC

Rozdzielczość: 10-bitowa konwersja A/D

Wejście logiczne

LI1-LI8

Zasilanie 0-24VDC

Logika dodatnia (źródło) i logika ujemna (ujście) są opcjonalne, a domyślną wartością fabryczną jest logika ujemna

Funkcje jazdy do przodu, do tyłu, praca, kasowanie usterek, obsługa wielu prędkości i inne 69 funkcji są opcjonalne

Produkty 220 V 0,4 kW–2,2 kW i 380 V 0,4 kW–1,5 kW mają tylko 6 kanałów: LI1–LI6

AI1, AI2

Wymuszone prawidłowe wprowadzenie

W falownikach o mocy poniżej 11 kW (włącznie) AI1 i AI2 można ustawić jako wejścia logiczne. F309 i F310 to wymuszone prawidłowe wejścia, a ich funkcje konfiguracyjne są zawsze ważne podczas włączania zasilania.

Wyjście analogowe

AO1, AO2

Wyjście analogowe napięciowe: 0-10VDC, minimalna impedancja obciążenia 470Ω

Prądowe wyjście analogowe: 0/4-20mA, maksymalna impedancja obciążenia 700Ω

Rozdzielczość: 8 bitów

Częstotliwość wyjściowa, prąd wyjściowy, ustawienie prędkości, dane wyjściowe szeregowe i inne funkcje są opcjonalne

Produkty 220 V 0,4 kW–2,2 kW i 380 V 0,4 kW–1,5 kW mają tylko 1 wyjście analogowe, a mianowicie AO1

Wyjście logiczne

LO, CLO

Otwarty kolektor, maksymalny prąd 100mA, maksymalne napięcie 30VDC

Opcjonalne wyjście logiczne lub wyjście impulsowe, domyślnym ustawieniem fabrycznym jest wyjście logiczne

Częstotliwość wyjściowa, prąd wyjściowy, ustawienie prędkości i inne funkcje wyjściowe są opcjonalne

Wyjście przekaźnikowe

T1A, T1B, T1C

T2A, T2B, T2C

T1A normalnie otwarty, T1B normalnie zamknięty, wspólny punkt T1C

T2A normalnie otwarty, T2B normalnie zamknięty, wspólny punkt T2C

Obciążalność styków: 5A przy 250VAC, 5A przy 30VDC

Usterka, alarm, osiągnięcie ustawionej częstotliwości i inne funkcje są opcjonalne

T1A domyślnie zgłasza błąd, T2A domyślnie działa

Produkty 220V 0,4kW-2,2kW i 380V 0,4kW-1,5kW posiadają tylko 1 wyjście przekaźnikowe tj. TA TB TC

Komunikacja szeregowa

MODBUS-RTU, 2-przewodowy RS-485, interfejs zaciskowy

Charakterystyka elektryczna

Ochrona napędu AC

Ochrona przed utratą fazy wejściowej, ochrona przed utratą fazy wyjściowej, wykrywanie niedociążenia, ochrona przed nadmiernym momentem obrotowym, ochrona podnapięciowa, ochrona nadnapięciowa, ochrona nadprądowa, ochrona przed przegrzaniem, ochrona przed zwarciem fazowym

Ochrona silnika

Zabezpieczenie termiczne silnika, ograniczenie prądu silnika, przeciążenie silnika, zwarcie silnika

Charakterystyka elektryczna

Poziom ochrony

IP20

Wilgotność otoczenia

95% bez kondensacji i gromadzenia się wody

Temperatura pracy/przechowywania

-10~40°C/-20~60°C

Wysokość

Poniżej 1000m

Metoda chłodzenia

Wymuszone chłodzenie powietrzem

Miejsce instalacji

Wewnątrz
