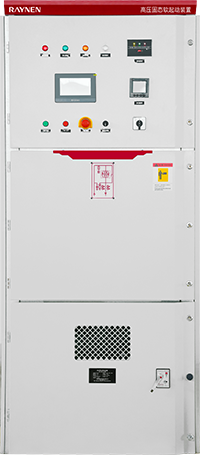

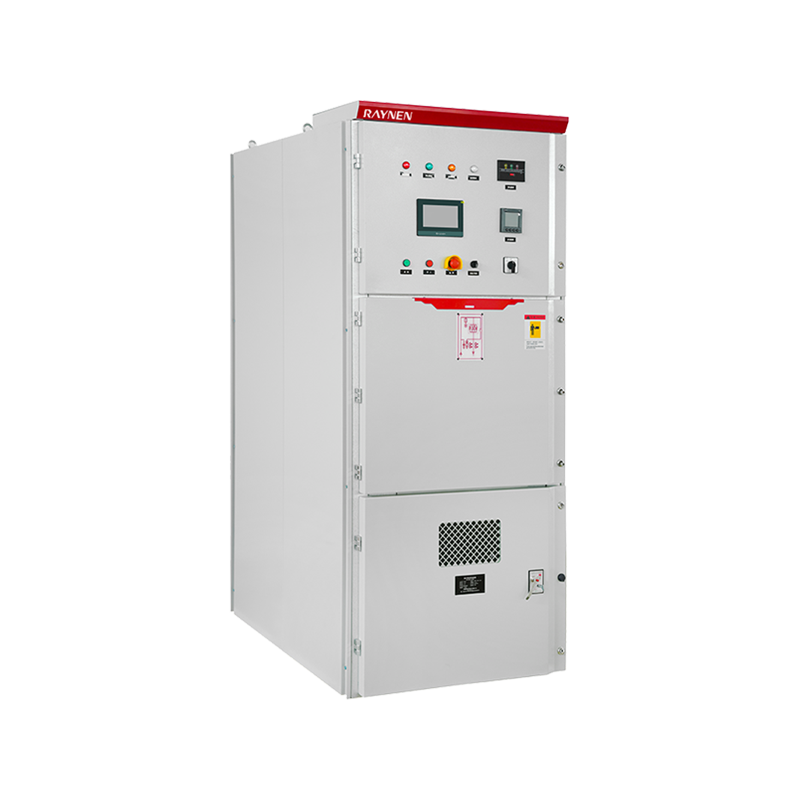

Podsumowanie produktu
● Standardowa szafka kyn28, zaprojektowana ściśle zgodnie ze standardami ochrony
● Wyzwalacz światłowodowy
● Tryb akwizycji PT, bardziej stabilny niż tryb elektroniczny
● Przestrzegaj międzynarodowych specyfikacji elektrycznych wysokiego napięcia
● Część wysokiego napięcia i część niskiego napięcia są całkowicie odizolowane, bezpieczne i niezawodne
● Skalowalny interfejs działki
Dane techniczne
 | Parametryczny | |
| Modelka | RSE1000-6-5000 | |
| Napięcie znamionowe | 6kV | |
| Wartość P (kW) | 5000 | |
| Prąd znamionowy (A) | 600 | |
| Rozmiar (szer.*wys.*gł. mm) | Możliwość dostosowania | |

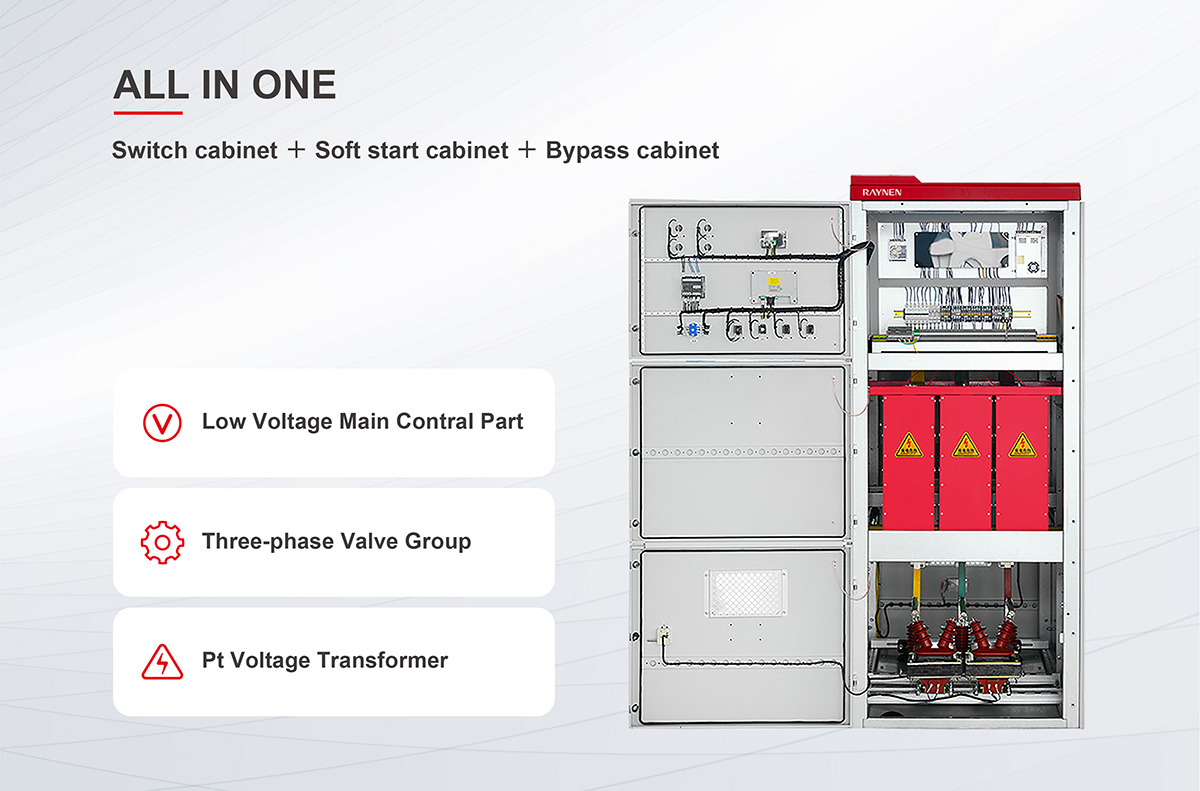

 | Modułowa konstrukcja ułatwiająca instalację i konserwację. Wytrzymałość izolacji jest dodatkowo zwiększona |
| | Łatwy w instalacji, debugowaniu i obsłudze: RVS to kompletny system kontroli i ochrony rozruchu silnika. Umożliwia testowanie elektryczne całego systemu przy niskim napięciu przed uruchomieniem przy wysokim napięciu. |
| | Panel LCD z 7-calowym ekranem dotykowym ułatwia programowanie i regulację parametrów. Monitorowanie usterek oraz monitorowanie w czasie rzeczywistym jest bardziej intuicyjne i poprawia efektywność pracy |
| | ustawienia szyfrowania programu |

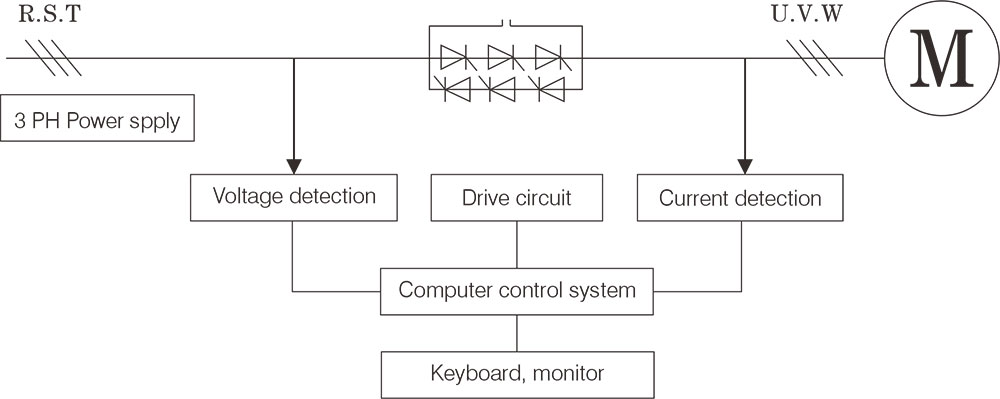

Schemat zasady działania
Nazewnictwo modeli
Tabela doboru softstarterów średniego napięcia o napięciu znamionowym 6 kV
| Modelkaka | Napięcie znamionowe (kV) | Moc znamionowa (kW) | Prąd znamionowy ( A) | Wymiary (szer.*wys.*gł.) mm | |
| (-G) Typ ogólny | (-E) Typ integracji | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Możliwość dostosowania | - |
Tabela doboru softstarterów średniego napięcia o napięciu znamionowym 10 kV
| Modelkaka | Napięcie znamionowe (kV) | Moc znamionowa (kW) | Prąd znamionowy ( A) | Wymiary (szer.*wys.*gł.) mm | |
| (-G) Typ ogólny | (-E) Typ integracji | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Możliwość dostosowania | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Możliwość dostosowania | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Możliwość dostosowania | - |
Dane techniczne
| Podstawowe parametry | |
| Typ obciążenia | Trójfazowy silnik asynchroniczny klatkowy średniego napięcia, silnik synchroniczny |
| Częstotliwość pracy | 50 Hz/60 Hz ± 2 Hz |
| kolejność faz | Możliwość pracy w dowolnej kolejności faz (można to ustawić parametrami) |
| Stycznik obejściowy | Stycznik z możliwością rozruchu bezpośredniego |
| Moc kontrolna | AC220 V ± 15% |
| Ochrona przeciwprzepięciowa | Absorpcja DV/DT |
| Częstotliwość początkowa | temperatura otoczenia: -20 ℃ ~ 50 ℃ |
| Stan środowiska | 1-6 razy na godzinę |
| Wilgotność względna: 5% - 95% bez kondensacji | |
| Wysokość musi być mniejsza niż 1500 m | |
| HMI | |
| Język | Angielski/chiński/rosyjski |
| Wyświetlacz przyrządu | |
| Woltomierz | Wyświetla trójfazowe napięcie zasilania głównego |
| Amperomierz | Wyświetla prąd trójfazowego obwodu głównego |
| Funkcja ochrony | |
| Zabezpieczenie przed zanikiem fazy | Podczas uruchamiania lub pracy należy odłączyć dowolną fazę głównego zasilania |
| Zabezpieczenie nadprądowe | Zestaw zabezpieczenia nadprądowego: 100 ~ 500% |
| Zabezpieczenie przed asymetrią prądu fazowego | 20 ~ 100% |
| Zabezpieczenie przed przeciążeniem | Zabezpieczenie przed przeciążeniem level:10A,20A,30A |
| Zabezpieczenie podnapięciowe | Zakres: 50 ~ 100% |
| | Czas działania: 0 ~ 10 S |
| Limit czasu rozpoczęcia | Limit czasu rozpoczęcia: 10 ~ 120 S |
| Ochrona przeciwprzepięciowa | Gdy główne napięcie zasilania jest wyższe niż 120% wartości znamionowej |
| Zabezpieczenie przed niedociążeniem | Gdy główne napięcie zasilania jest niższe niż 70% wartości znamionowej |
| Ochrona uziemienia | Gdy prąd uziemienia jest większy niż ustawiona wartość |
| Komunikacja | |
| Protokół/interfejs | Modbus RTU |
| Połączenia sieciowe | Każdy RVS może komunikować się online z 32 RVS |
| Funkcja | Obserwuj stan pracy i programowanie |
| Zapis danych | |
| Zapis awarii | Zapisz informacje o usterce z ostatnich 1000 razy |
