01 Wprowadzenie:

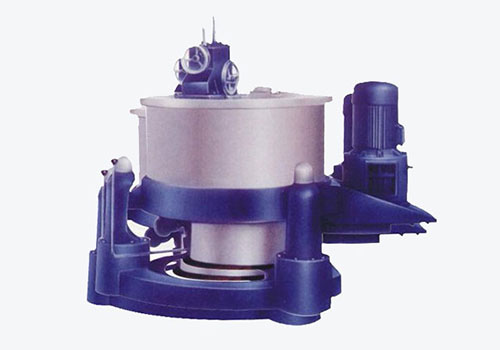

Wirówka przemysłowa jest jednym z głównych urządzeń w przemyśle chemicznym. Oddziela głównie substancję stałą i ciecz poprzez siłę odśrodkową. Zgodnie z charakterystyką procesu, materiał jest na początku głównie mieszaniną ciała stałego i cieczy, a ładunek jest stosunkowo duży na początku. Pod działaniem siły odśrodkowej wypływa ona z zewnątrz siły odśrodkowej, dzięki czemu część cieczy zostaje oddzielona, ​​a wraz z dalszym wzrostem prędkości obrotowej silnika następuje odpowiednie zmniejszenie obciążenia. Przetwornica częstotliwości RVE32 może spełnić wymagania technologiczne i realizować efekt separacji przy pracy z kilkoma różnymi prędkościami. Jako przemysłowe urządzenie sterujące ma szerokie zastosowanie w wirówkach przemysłowych.

02 funkcje:

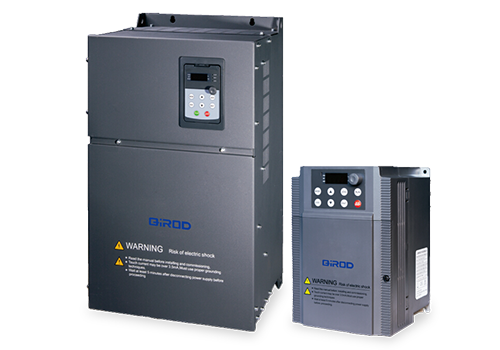

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości.

RVE32 posiada bogactwo podstacji, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24 V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Zapewnia 250% znamionowego prądu elektrycznego podczas pracy i przyspieszania na niskich częstotliwościach, spełniając wymagania pracy wirówki;

· Przy dokładności kontroli prędkości dokładność kontroli wynosi 0,2% i osiągana jest dokładna kontrola prędkości;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Wielostopniowa kontrola prędkości w celu spełnienia wymagań procesu produkcji przemysłowej;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Silna zdolność adaptacji do środowiska, całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgoć;

04 Wprowadzenie do systemu:

W tym systemie falownik RVE32 o mocy 22 kW jest używany do napędzania wirówki o mocy 22 kW, a funkcja wielobiegowej falownika jest wybierana w celu realizacji sterowania trzema prędkościami, a mianowicie pracą przy niskiej prędkości, pracą przy średniej prędkości i pracą przy dużej prędkości. Szybkie zatrzymanie realizowane jest poprzez zewnętrzną jednostkę hamującą i rezystor hamujący.

05 Parametr techniczny

06 Użycie na miejscu:

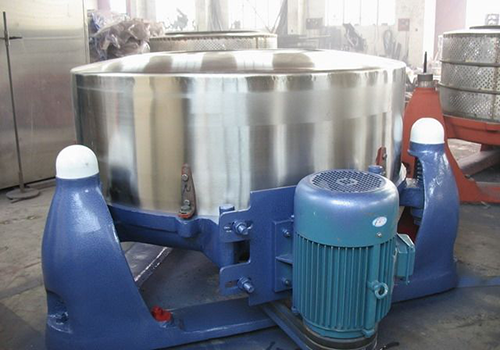

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik działania:

System sterowania wirówką przemysłową wykorzystujący falownik RVE32 jest używany od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne: urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;  Zastosuj hamowanie zużywające energię, łagodny start i łagodne zatrzymanie, bez wpływu na sieć energetyczną;  Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;  Korzyści ekonomiczne są znaczne, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad dwóch lat;

08 Korzyści dla klienta:

Zastosowanie hamowania zużywającego energię oszczędza koszty klocków hamulcowych i czas wymiany klocków hamulcowych, wydajność produkcji wzrasta o 15%, a kompleksowe korzyści znacznie się poprawiają; Kompleksowa funkcja zabezpieczająca falownika zapewnia ciągłość produkcji;  Korzyści ekonomiczne są niezwykłe, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad dwóch lat.
