01 Wprowadzenie:

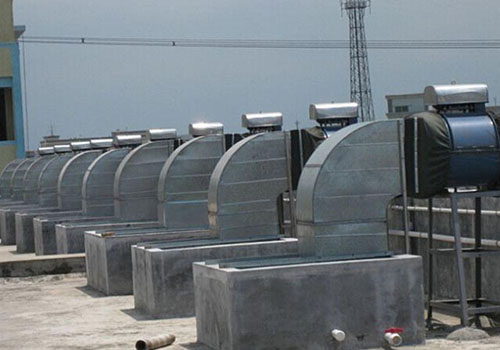

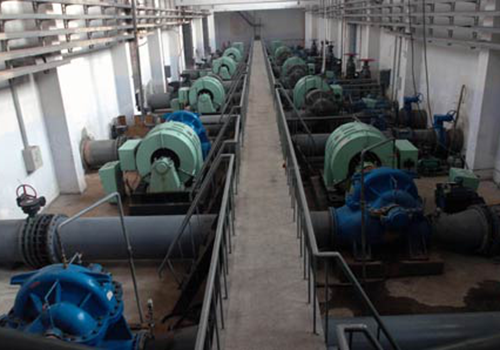

Obciążenia wentylatorowe są szeroko stosowane, takie jak wentylatory nawiewne i wentylatory wyciągowe w różnych kotłach produkcyjnych i domowych, centralne wentylatory klimatyzacyjne, jednostki świeżego powietrza, wentylatory wież chłodniczych, wentylatory wyciągowe w różnych zakładach produkcyjnych oraz suszarki na liniach produkcyjnych. Wentylatory są głównymi urządzeniami zasilającymi przedsiębiorstw przemysłowych i górniczych. Według statystyk odpowiednich służb moc zainstalowana wentylatorów oraz pomp i silników w kraju wynosi około 35 000 MW, a pobór mocy stanowi około 40% krajowego zużycia energii. W przypadku korzystania z falownika RVE32 w trybie wentylatora, stopień oszczędności energii wynosi zazwyczaj 20%-60%, a okres zwrotu inwestycji wynosi 1-3 lata. Korzyści są bardzo znaczące.

02 Funkcje:

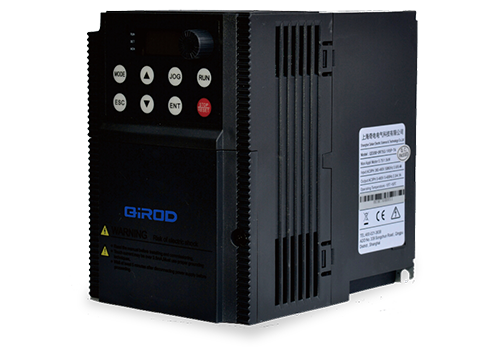

RVE32 to falownik montowany w szafce, zakres mocy wynosi 0,75 kW-500 kW, napięcie linii wejściowej wynosi 380 V-480 V, a tryb sterowania to sterowanie wektorowe i sterowanie wektorowe bez czujnika prędkości. Sterowanie wektorowe bez czujnika prędkości jest rodzajem sterowania wektorowego, które szacuje wartość sprzężenia zwrotnego prędkości silnika poprzez obliczenie modelu silnika. Dokładność sterowania i dynamika sterowania wektorowego bez czujnika prędkości nie są tak dobre, jak sterowanie wektorowe z zamkniętą pętlą prędkości, ale ma ono również zalety w postaci prostego systemu, braku konieczności utrzymywania czujnika prędkości i niskiej ceny, szczególnie odpowiedniego do silników wentylatorów i pomp. Tradycyjne sterowanie U/f również nie wymaga czujnika prędkości, ale w przypadku silników wentylatorów i pomp o dużej mocy, takich jak sterowanie U/f bez sterowania pętlą prądową, łatwo jest spowodować wahania prądu. Sterowanie wektorowe bez czujnika prędkości ma nie tylko zamkniętą pętlę prędkości, ale także zamkniętą pętlę prądu, a prąd w stanie ustalonym silnika jest bardziej stabilny.

RVE32 posiada bogactwo terminali klienckich, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla wejścia analogowego Stałe wejście, dla wejścia cyfrowego wykorzystywane jest zasilanie pomocnicze 24 V, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Falownik serii RVE32 posiada wbudowaną funkcję PID, która jest bardziej elastyczna w działaniu. Istnieje wiele sposobów sterowania interfejsem, który może być przewodowy lub komunikacyjny.

04 Wprowadzenie do systemu:

Łącznie cztery silniki w tym kotle wykorzystują przetwornice częstotliwości RVE32 do sterowania odpowiednio parą, gorącym olejem i gorącymi spalinami. Gorący gaz spalinowy jest sterowany przez dwa silniki o mocy 315 kW i przesyłany rurami do głównego wentylatora w celu suszenia miazgi drzewnej. Dwa falowniki QD6000 o mocy 315 kW sterują odpowiednio dwoma wentylatorami i kontrolują moc wyjściową wentylatorów poprzez regulację częstotliwości wyjściowej RVE32, tak aby uzyskać precyzyjną regulację przepływu gorącego dymu, co nie tylko spełnia wymagania procesu, ale także jest bardziej wydajne niż w przypadku stosowania szyby przedniej. Bardziej energooszczędne jest dostosowanie przepływu gorącego dymu. Pozostałe dwa silniki o mocy 132 kW doprowadzają odpowiednio parę z generatora pary i gorący olej z generatora oleju termicznego do komory mieszania. Regulacja wydajności pary w generatorze pary może kontrolować ciśnienie i temperaturę w generatorze pary, a regulacja wydajności oleju termicznego w generatorze oleju termicznego może kontrolować temperaturę generatora oleju termicznego. RVE32 reguluje również wydajność pary i gorącego oleju, kontrolując moc wyjściową silnika, tak aby kontrolować ciśnienie i temperaturę generatora pary oraz temperaturę generatora gorącego oleju.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

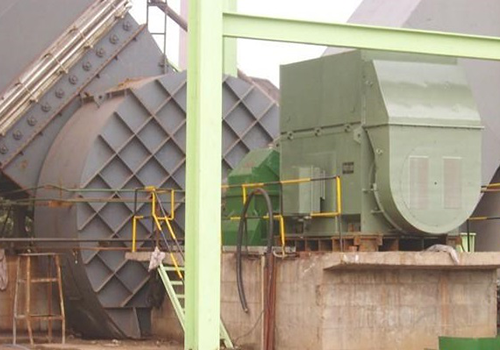

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania wentylatorem kotła za pomocą falownika RVE32 działa od ponad czterech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie i ma niską awaryjność;  Znacznie mniej hałasu;

Precyzyjna regulacja przepływu gorącego dymu w celu spełnienia wymagań procesu produkcyjnego;

Wydłuża żywotność łożysk silnika i wentylatora, zmniejsza wytwarzanie ciepła przez silnik i znacznie zmniejsza ilość konserwacji;

Korzyści ekonomiczne są znaczne, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.

08 Korzyści dla klienta:

Dokładnie dostosuj przepływ, aby spełnić wymagania procesu produkcyjnego;

Zmniejszone straty silnika i koszty konserwacji;

Efekt oszczędności energii jest niezwykły, a inwestycja powiększona o kontrolę konwersji częstotliwości może zostać w pełni zwrócona w ciągu ponad roku.
