01 Wprowadzenie:

Zasoby wodne są ważnym czynnikiem rozwoju gospodarczego i zrównoważonego rozwoju społecznego, a poziom oczyszczania ścieków miejskich stał się ważnym symbolem tego, czy dany region jest cywilizowany, czy nie. Poważne zanieczyszczenie i rosnący niedobór zasobów wodnych stały się obecnie tematem niepokoju na całym świecie. Wraz z rozwojem gospodarki w Chinach ilość ścieków komunalnych i przemysłowych gwałtownie wzrosła, zapewniając ogromną przestrzeń rynkową dla branży uzdatniania wody. Falownik RVE32 ma szeroki zakres zastosowań w oczyszczaniu ścieków i osiągnął dobre korzyści ekonomiczne i społeczne.

02 Funkcje:

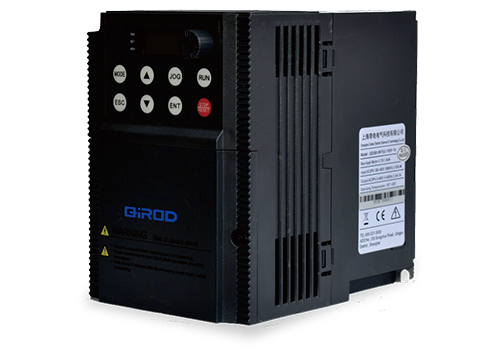

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości.

RVE32 posiada bogactwo podstacji, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24 V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Duży moment rozruchowy, 1,5 razy większy od wyjściowego momentu obrotowego przy pętli otwartej 0,5 Hz, spełniający wymagania pracy dmuchawy napowietrzającej;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie; Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Super zdolność adaptacji sieci energetycznej, zdolność przeciwdziałania wahaniom sieci energetycznej do ± 15%, aby zapewnić stabilność napięcia wyjściowego, prądu i prędkości. Doskonała charakterystyka ograniczania prądu, duża zdolność przeciążania, może skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji; Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

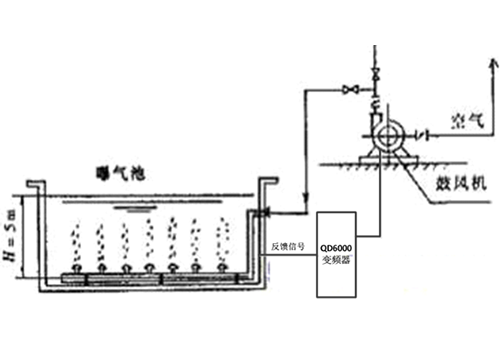

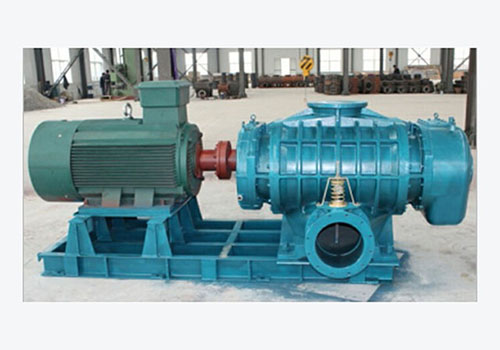

W tym systemie silnik główny dmuchawy napowietrzającej oczyszczalnie ścieków o mocy 110 kW napędzany jest przez przetwornicę częstotliwości RVE32 o mocy 110 kW, a automatyczne sterowanie w pętli zamkniętej realizowane jest na podstawie sygnału zwrotnego czujnika tlenu rozpuszczonego.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

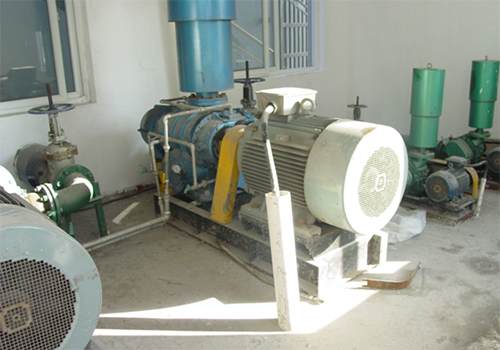

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania dmuchawą napowietrzającą oczyszczalnie ścieków za pomocą falownika RVE32 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Korzyści ekonomiczne są niezwykłe, efekt oszczędności energii przekracza 20%, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.

08 Korzyści dla klienta:

* Automatyczna kontrola PID, zmniejsza obciążenie pracowników i poprawia wydajność pracy; *Zmniejszenie strat silnika i kosztów konserwacji;

*Kompleksowa funkcja zabezpieczająca falownik, zapewniająca w jak największym stopniu ciągłość produkcji;

*Korzyści ekonomiczne są niezwykłe, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.
