01 Wprowadzenie:

Zasoby wodne są ważnym czynnikiem rozwoju gospodarczego i zrównoważonego rozwoju społecznego, a poziom oczyszczania ścieków miejskich stał się ważnym symbolem tego, czy dany region jest cywilizowany, czy nie. Poważne zanieczyszczenie i rosnący niedobór zasobów wodnych stały się obecnie tematem niepokoju na całym świecie. Wraz z rozwojem gospodarki w Chinach ilość ścieków komunalnych i przemysłowych gwałtownie wzrosła, zapewniając ogromną przestrzeń rynkową dla branży uzdatniania wody. W oczyszczalni ścieków głównymi urządzeniami oczyszczania ścieków są dmuchawa napowietrzająca i pompa głębinowa. Falownik RVE32 ma szeroki zakres zastosowań w oczyszczaniu ścieków i osiągnął dobre korzyści ekonomiczne i społeczne.

02 Funkcje:

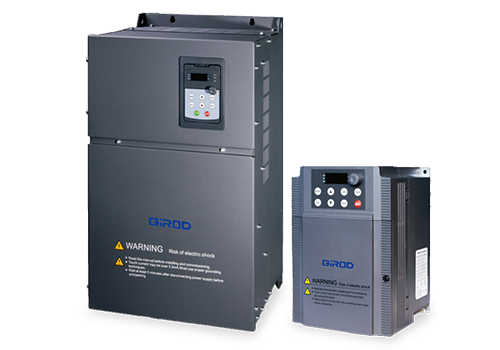

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości.

RVE32 posiada bogactwo podstacji, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24 V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Duży moment rozruchowy, 1,5 razy większy od wyjściowego momentu obrotowego przy otwartej pętli 0,5 Hz, spełniający wymagania pracy pompy głębinowej;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Super zdolność adaptacji sieci energetycznej, zdolność przeciwdziałania wahaniom sieci energetycznej do ± 15%, aby zapewnić stabilność napięcia wyjściowego, prądu i prędkości;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

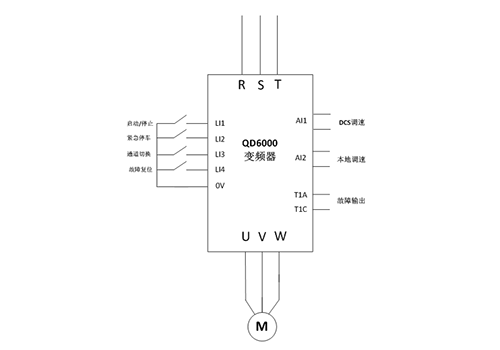

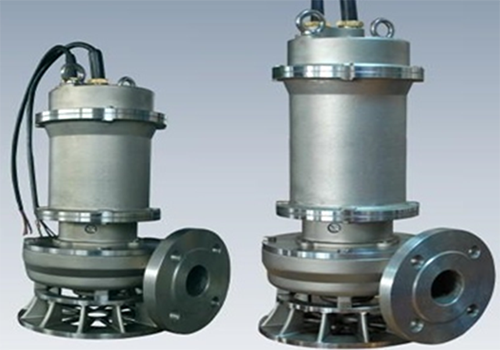

W tym systemie silnik główny pompy głębinowej o mocy 110 kW napędzany jest przez falownik RVE32 o mocy 110 kW, który jest sterowany centralnie przez system DCS w centralnej sali komputerowej i może być również sterowany lokalnie.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

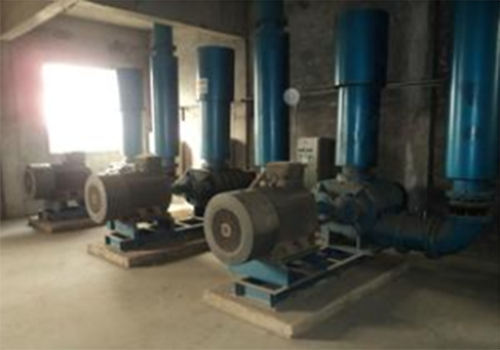

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania pompą głębinową do oczyszczania ścieków za pomocą przetwornicy częstotliwości RVE32 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Zgodnie z potrzebami procesu, wykonaj łagodny start/łagodne zatrzymanie silnika, aby można było rozwiązać zjawisko nagłego skrętu i uderzenia wodnego;

Korzyści ekonomiczne są niezwykłe, efekt oszczędności energii przekracza 20%, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.

08 Korzyści dla klienta:

Eliminuje wiele żmudnych operacji ręcznych, niebezpiecznych ukrytych zagrożeń i poprawia wydajność pracy;

Znacznie zmniejsza wpływ na maszynę podczas uruchamiania pompy i zmniejsza koszty konserwacji;

Kompleksowa funkcja zabezpieczająca falownika zapewnia ciągłość produkcji;

Korzyści ekonomiczne są znaczne, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.
