01 Wprowadzenie:

Wraz z rozwojem technologii zasilania i udoskonaleniem technologii regulacji prędkości z konwersją częstotliwości, inteligentna metoda sterowania zaopatrzeniem w wodę z regulacją prędkości z konwersją częstotliwości jako rdzeniem zastąpiła poprzednią metodę dostarczania wody polegającą na przełączaniu wielu pomp i regulacji zaworów. Podczas regulacji prędkości ze zmienną częstotliwością prąd rozruchowy można ograniczyć w ramach prądu znamionowego, unikając w ten sposób wpływu na sieć energetyczną podczas rozruchu. Dzięki płynnemu uruchomieniu pompy zmniejsza się średnia prędkość normalnej pracy, wydłużając w ten sposób żywotność urządzeń takich jak pompy i zawory. Jednocześnie może wyeliminować efekt uderzenia wodnego podczas uruchamiania i zatrzymywania. Dzięki stabilnej wydajności, prostemu trybowi pracy i funkcji przetwornica częstotliwości umożliwi systemowi zaopatrzenia w wodę oszczędzanie energii elektrycznej, wody i siły roboczej, a ostatecznie osiągnięcie celu, jakim jest wysoka wydajność pracy.

02 Funkcje:

RVE32 to falownik montowany w szafce, zakres mocy wynosi 0,75 kW ~ 500 kW, napięcie wejściowe wynosi 380 V ~ 480 V, a metody sterowania to sterowanie wektorowe bez czujników i sterowanie wektorowe. Sterowanie wektorowe bez czujnika prędkości jest rodzajem sterowania wektorowego, ale nie ma czujnika prędkości, a wartość sprzężenia zwrotnego prędkości silnika jest szacowana poprzez obliczenia modelu silnika. Dokładność sterowania i dynamika sterowania wektorowego bez czujnika prędkości nie są tak dobre, jak sterowanie wektorowe z zamkniętą pętlą prędkości, ale ma ono również zalety w postaci prostego systemu, braku konieczności konserwacji czujników prędkości i niskiej ceny, szczególnie w przypadku wentylatorów i pomp. Tradycyjne sterowanie U/f również nie wymaga czujnika prędkości, ale w przypadku silników wentylatorów i pomp o dużej mocy, takich jak sterowanie U/f bez sterowania pętlą prądową, łatwo jest spowodować wahania prądu. Sterowanie wektorowe bez czujnika prędkości ma nie tylko zamkniętą pętlę prędkości, ale także zamkniętą pętlę prądu, a prąd w stanie ustalonym silnika jest bardziej stabilny.

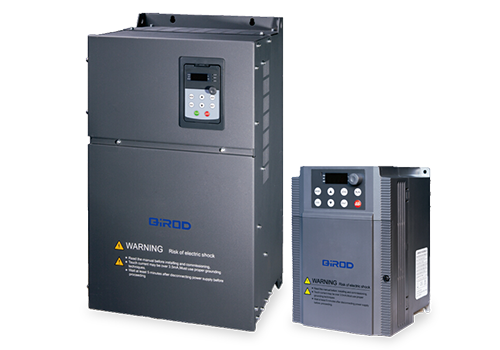

RVE32 posiada bogactwo terminali klienckich, w tym 8 wejść cyfrowych (LI1~LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5V dla zasilania analogowego Stałe wejście, dla wejścia cyfrowego wykorzystywane jest zasilanie pomocnicze 24V, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji. Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

Falownik serii RVE32 posiada wbudowaną funkcję PID, która jest bardziej elastyczna w działaniu. Istnieje wiele sposobów sterowania interfejsem, który może być przewodowy lub komunikacyjny.

04 Wprowadzenie do systemu:

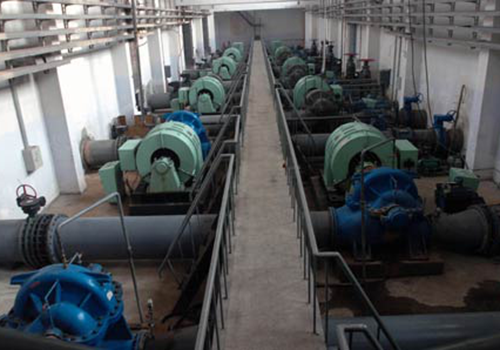

W tym systemie zastosowano trzy pompy głębinowe i jedną pompę głębinową o mocy 45 kW, która pełni funkcję pompy normalnie otwartej w celu utrzymania podstawowej funkcji zaopatrzenia w wodę. Jako główną pompę sterującą zastosowano pompę głębinową o mocy 75 kW oraz zainstalowano przetwornicę częstotliwości, automatyczne urządzenie sterujące zaopatrzeniem w wodę stałociśnieniowym. Kiedy zmienia się zużycie wody, prędkość pompy jest dostosowywana tak, aby zapewnić zaopatrzenie sieci wodociągowej w wodę pod stałym ciśnieniem. Zainstalowana jest pompa głębinowa o mocy 75kW z kompletem w pełni cyfrowym. Sterownik łagodnego rozruchu silnika prądu przemiennego służy jako pomocnicza pompa sterująca. Kiedy ilość dostarczanej wody znacznie się zmienia, a główna pompa sterująca pracowała z pełną częstotliwością (lub częstotliwością), nie można zagwarantować, że ciśnienie w sieci wodociągowej będzie stałe. Sterownik uruchamia (lub zatrzymuje) pomocniczą pompę sterującą, a następnie główna pompa sterująca pracuje ze zmienną prędkością, aby wyregulować ciśnienie wody w sieci rurociągów w celu utrzymania go na stałym poziomie.

1- Wyłącznik zasilania 2- Jednokierunkowy zawór wody 3- Reaktancja pompy 4- Źródło wody głębinowej 5- Czujnik ciśnienia

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System dostarczania wody pod stałym ciśnieniem wykorzystujący falownik RVE32 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie i ma niską awaryjność;

Ciśnienie wody jest stabilne, co eliminuje wady odcinania wody w wysokich budynkach mieszkalnych w okresach szczytowego zużycia wody oraz nadmiernego ciśnienia w rurach w okresach niedoborów wody;

Rozwiązać problem usuwania piasku po włączeniu pompy oraz problem przelewania się podczas pracy;

Korzyści ekonomiczne są niezwykłe, a rzeczywiste statystyki operacyjne pokazują, że w ciągu jednego roku można zaoszczędzić 432 600 kWh energii elektrycznej. W przeliczeniu na 0,3 juana za kilowatogodzinę można zaoszczędzić około 129 800 juanów na kosztach energii elektrycznej. Ponad rok może zwrócić całą zwiększoną inwestycję w automatyczny system kontroli zaopatrzenia w wodę pod stałym ciśnieniem.

08 Korzyści dla klienta:

Ciśnienie wody w sieci wodociągowej jest stabilne i nie zmienia się wraz ze zmianą zużycia wody, co poprawia jakość zaopatrzenia w wodę;

Zapobiega zjawisku wycieku wody bieżącej i wody spowodowanej nadmiernym wzrostem ciśnienia wody w sieci wodociągowej oraz zmniejsza koszty konserwacji;

Efekt oszczędności energii jest niezwykły, a zwiększone inwestycje w system zaopatrzenia w wodę pod stałym ciśnieniem można w pełni zwrócić w ciągu ponad roku;

Unika się marnowania zasobów wodnych i zapobiega się dalszemu powiększaniu obszaru lejka spadku poziomu wody powstałego na skutek nadmiernej eksploatacji wód gruntowych.
