01 Wprowadzenie:

Winda budowlana jest niezbędnym sprzętem transportu pionowego przy budowie nowoczesnych wieżowców. W szczególności odgrywa niezwykle ważną rolę przy budowie wieżowców i superwysokościowców oraz odgrywa niezastąpioną rolę w zapewnieniu okresu i bezpieczeństwa budowy, obniżeniu kosztów budowy i zmniejszeniu pracochłonności. Falownik RVE32 ma dobrą wydajność i oszczędność energii podczas korzystania z wind budowlanych.

02 Funkcje:

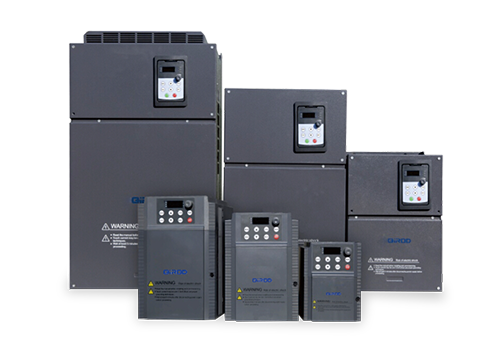

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości. RVE32 posiada bogactwo podstacji, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24 V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji. Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Ma charakterystykę momentu obrotowego o niskiej częstotliwości i może zapewnić moment znamionowy 0,5 Hz 150%;

· Niezawodne sterowanie hamulcem, bezpieczne i niezawodne;

· Wielostopniowa regulacja prędkości w celu realizacji funkcji dużej prędkości lekkiego obciążenia i małej prędkości dużego obciążenia;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

W tym systemie główna część obwodu silnika napędzana jest przez falownik RVE32 o mocy 37 kW. Cały system jest sterowany przez przetwornicę częstotliwości RVE32, a prędkość robocza wykorzystuje dwie prędkości, aby zrealizować funkcję dużej prędkości przy lekkim obciążeniu i małej prędkości przy dużym obciążeniu. Wyprowadź grupę przekaźnikowych sygnałów hamulca w celu sterowania otwieraniem i zamykaniem hamulca silnika.

05 Parametr techniczny

06 Wykorzystanie na miejscu:

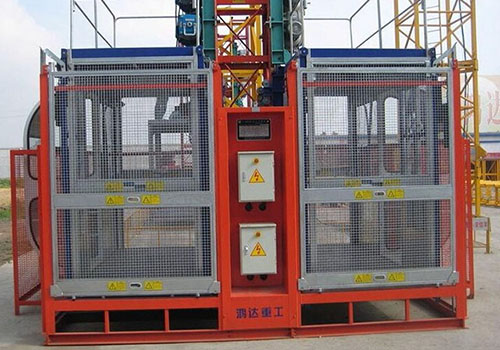

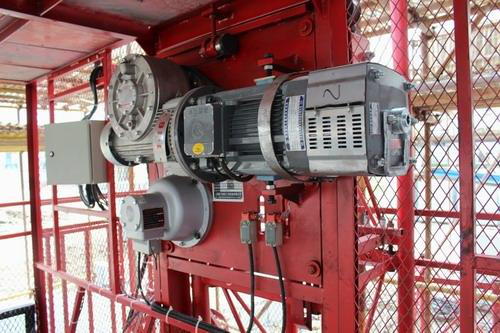

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania windą wykorzystujący falownik RVE32 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne.

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

* Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

*Nie występuje zjawisko „haka ślizgowego”, gdy ciężar podnoszenia jest inny podczas uruchamiania i zatrzymywania ładunku;

*Funkcje przyspieszania lekkiego obciążenia i wykrywania luźnych lin spełniają wymagania klientów w zakresie poprawy wydajności i bezpieczeństwa produkcji.

08 Korzyści dla klienta:

Precyzyjna kontrola prędkości poprawia wydajność produkcji;

Zmniejsz zużycie przekładni sprzętu i zmniejsz koszty konserwacji;

Bezpieczne i niezawodne działanie zapewniające bezpieczeństwo działań produkcyjnych;
