01 Wprowadzenie:

W związku z ciągłym rozwojem dźwigów, tradycyjna technologia sterowania ma trudności ze sprostaniem coraz większym wymaganiom dotyczącym regulacji i kontroli prędkości dźwigów. Obecnie, wraz z szybkim rozwojem technologii elektronicznej, połączenie technologii dźwigowej i elektronicznej staje się coraz bliższe, a urządzenie sterujące prędkością o zmiennej częstotliwości AC zastępuje tradycyjną metodę kontroli prędkości obrotowej za pomocą rezystancji szeregowej wirnika silnika. Spośród wielu urządzeń sterujących prędkością prądu przemiennego o zmiennej częstotliwości, przetwornica częstotliwości RVE32 stała się szeroko stosowana w różnych zastosowaniach ze względu na stabilność działania, bogactwo funkcji rozszerzania opcji, elastyczność środowiska programowania, charakterystykę momentu obrotowego i możliwość dostosowania do użycia przy różnych okazjach. Falownik zajmuje bardzo ważną pozycję na rynku high-end.

02 Funkcje:

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości. RVE32 posiada bogactwo podstacji, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24 V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Dzięki charakterystyce momentu obrotowego o niskiej częstotliwości może zapewnić 0,5 Hz 150% znamionowego momentu obrotowego, aby zapewnić płynny rozruch dźwigu o zmiennej częstotliwości.

· Niezawodne sterowanie logiczne hamulca, czas hamowania jest regulowany, zapewniając jednocześnie, że hak się nie ślizga, a także pozwala uniknąć dużego prądu rozruchowego silnika.

· Proces przyspieszania i zwalniania odbywa się zgodnie z trybem krzywej S, co zwiększa stabilność pracy, zmniejsza uderzenia mechaniczne i wydłuża żywotność sprzętu.

· Prąd rozruchowy jest niewielki, wpływ prądu na sieć energetyczną jest niewielki, straty energii są znacznie zmniejszone, a efekt oszczędzania energii jest oczywisty.

· Pełna funkcja zabezpieczająca, poprawiająca współczynnik bezpieczeństwa oraz ułatwiająca kontrolę i konserwację.

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

W tym systemie 4 zestawy silników o mocy 7,5 kW napędzane są przez falownik RVE32 o mocy 45 kW w celu realizacji sterowania wózkiem suwnicy bramowej. RVE32 może zapewnić pełne sterowanie logiką otwierania hamulców, sterowanie przełączaniem przy wysokiej i niskiej prędkości, sterowanie wektorem równoległym wielu silników, sterowanie regulowanym napięciem hamowania, sterowanie działaniem osłabienia pola o wysokiej częstotliwości i inne funkcje, aby uzyskać kontrolę nad suwnicami bramowymi.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

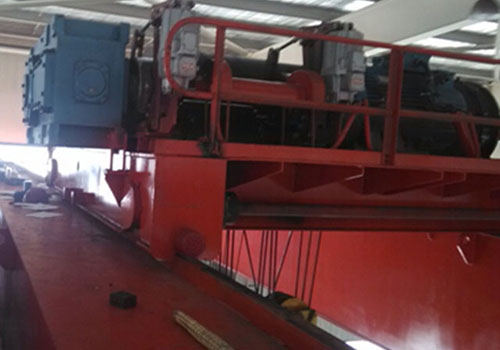

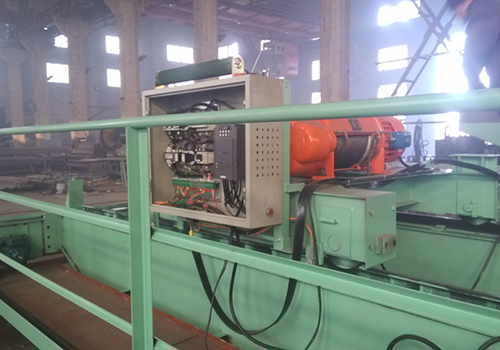

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania suwnicą bramową wykorzystujący falownik RVE32 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

*Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

* Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

* Proces uruchamiania i działania jest płynny, wydajny, bezpieczny i niezawodny.

08 Korzyści dla klienta:

Falownik i dźwig działają stabilnie, co znacznie zmniejsza koszty konserwacji;

Kompleksowa funkcja zabezpieczająca falownika zapewnia ciągłość produkcji;

Sterowanie przełączaniem przy wysokiej i niskiej prędkości, wysoka wydajność;

Sterowanie hamulcem odbywa się za pomocą przetwornicy częstotliwości, a bezpieczeństwo jest dobre.
