01 Wprowadzenie:

Obrabiarki sterowane numerycznie, zwane w skrócie obrabiarkami CNC, to produkty mechatroniczne, które od 30 lat integrują technologie mechaniczne, elektryczne, hydrauliczne, pneumatyczne, mikroelektronikę i technologie informacyjne. Wrzeciono i każdy system podawania napędzane są przez odpowiednie silniki. Wraz z rozwojem technologii regulacji prędkości konwersji częstotliwości, wrzeciono obrabiarki CNC napędzane jest przez przetwornicę częstotliwości, która może dobrze spełniać potrzeby pracy. Przetwornica częstotliwości Qidian RVE32 ma szeroki zakres zastosowań w obrabiarkach CNC i osiągnęła dobre korzyści ekonomiczne i społeczne.

02 Funkcje:

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości.

RVE32 posiada bogactwo podstacji, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24 V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Duży moment rozruchowy, zapewniający moment znamionowy 0,5 Hz 150%, łatwe uruchomienie silnika wrzeciona;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Przy dokładności kontroli prędkości dokładność kontroli wynosi 0,2% i realizowana jest dokładna kontrola prędkości;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

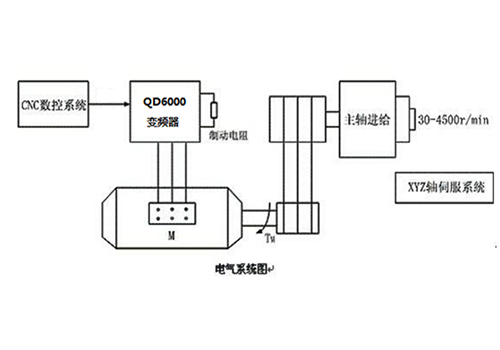

04 Wprowadzenie do systemu:

W tym systemie wrzeciono obrabiarki CNC o mocy 4KW napędzane jest przez falownik RVE32 o mocy 5,5KW, a szybkie hamowanie i zatrzymywanie realizowane jest poprzez zewnętrzny moduł hamowania i rezystor hamowania. Zmiana prędkości spowodowana zmianą obciążenia jest bardzo mała w przypadku sterowania wektorowego w otwartej pętli.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

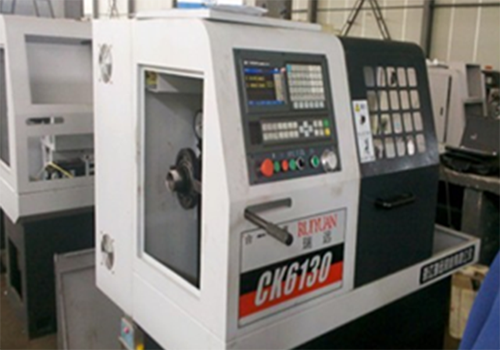

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania obrabiarką CNC wykorzystujący falownik RVE32 działa od ponad trzech lat i osiągnął dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Monitorowanie i kontrola prądu wyjściowego w czasie rzeczywistym, z dobrą zdolnością reakcji dynamicznej i lepszą jakością wytwarzanych produktów;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Doskonała charakterystyka momentu obrotowego przy niskiej częstotliwości, stabilna praca przy znamionowym momencie obrotowym przy niskiej prędkości.

08 Korzyści dla klienta:

Falownik i silnik wrzeciona pracują stabilnie, co zmniejsza koszty konserwacji; Zmniejszone straty silnika i koszty konserwacji;

Kompleksowa funkcja zabezpieczająca falownika zapewnia ciągłość produkcji;

Produkcja produktów jest bardziej zgodna z wymaganiami, a wskaźnik defektów jest znacznie zmniejszony.
