01 Wprowadzenie:

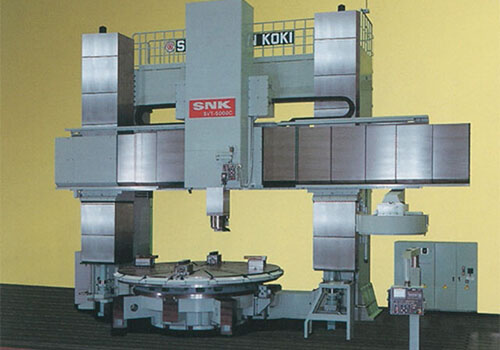

Tokarki karuzelowe to duże urządzenia mechaniczne służące do obróbki dużych i ciężkich detali o dużych wymiarach promieniowych i stosunkowo małych wymiarach osiowych oraz o skomplikowanych kształtach. Takie jak powierzchnia cylindryczna, powierzchnia końcowa, powierzchnia stożkowa, otwór cylindryczny, otwór stożkowy itp. różnych tarcz, kół i tulei. Za pomocą dodatkowych urządzeń możliwe jest także gwintowanie, toczenie sferyczne, profilowanie, frezowanie i szlifowanie. Wrzeciono dużych obrabiarek jest sterowane przez falownik RVE32 w celu uzyskania stabilnej kontroli prędkości, z dobrą charakterystyką momentu obrotowego przy niskiej częstotliwości i dużą szybkością reakcji. Szybkie hamowanie i zatrzymywanie realizowane jest poprzez jednostkę hamującą i rezystor hamujący.

02 Funkcje:

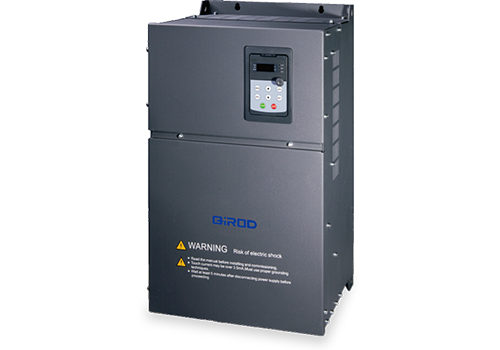

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości. RVE32 posiada bogactwo urządzeń sterujących, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5V dla zasilania analogowego Wejście stałe, dla wejścia cyfrowego wykorzystywany jest zasilacz pomocniczy 24V, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją RVE32 bez opcji. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Zapewnij moment znamionowy 0,5 Hz 150%, łatwe uruchomienie silnika wrzeciona;

· Przy dokładności kontroli prędkości dokładność kontroli wynosi 0,2% i osiągana jest dokładna kontrola prędkości;

· Dzięki dobrej kontroli osłabienia pola może osiągnąć precyzyjną kontrolę nawet podczas pracy z dużą częstotliwością;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Doskonała funkcja AVR, możliwość dostosowania super sieci, gwarancja napięcia wyjściowego, prądu i stabilności prędkości;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe, ograniczenie zapewniające ciągłość produkcji;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

W tym systemie wrzeciono tokarki pionowej o mocy 55 kW napędzane jest przez przetwornicę częstotliwości RVE32 o mocy 75 kW, a szybkie zatrzymanie przy hamowaniu realizowane jest poprzez zewnętrzny moduł hamujący i rezystor hamujący. Cięcie ze stałą prędkością osiąga się poprzez sterowanie wektorowe w otwartej pętli, a zmiany prędkości spowodowane zmianami obciążenia są bardzo małe. Falownik uruchamia się poprzez terminal sterujący, a podana prędkość jest kontrolowana za pomocą analogowego sygnału napięciowego 0-10V z układu sterującego. Gdy silnik pracuje z częstotliwością 70 Hz, wahania prędkości są mniejsze niż 1 obr./min, a wahania prądu są mniejsze niż 1 A, co zapewnia precyzyjną kontrolę prędkości.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

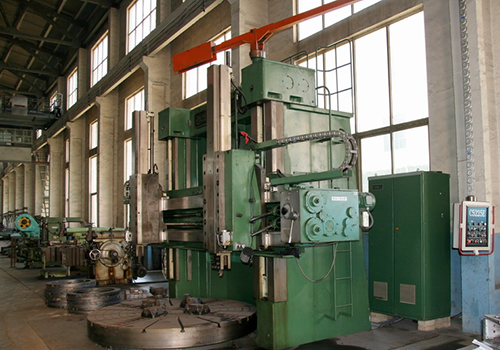

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania tokarką pionową wykorzystujący falownik RVE32 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Precyzja kontroli prędkości jest wysoka, a produkty produkcyjne są bardziej zgodne z wymaganiami; system sterowania tokarką pionową za pomocą falownika QD6000 jest stosowany od ponad trzech lat i osiągnął dobre korzyści ekonomiczne i wyniki.

08 Korzyści dla klienta:

Falownik i silnik wrzeciona pracują stabilnie, co zmniejsza koszty konserwacji;

Kompleksowa funkcja zabezpieczająca falownika zapewnia ciągłość produkcji;

Produkcja produktów jest bardziej zgodna z wymaganiami, a wskaźnik defektów jest znacznie zmniejszony.
