01 Wprowadzenie:

Obrotowa przecinarka jest jednym z głównych urządzeń do produkcji sklejki. Dzieli się na rotacyjną maszynę do cięcia opartą na kartach i rotacyjną maszynę do cięcia bez karty. Wraz z postępem technologii technologia cyfrowego sterowania serwo jest również stosowana do produkcji obrotowych maszyn do cięcia. Obrotowy nóż do kłód ponownie obraca pozostały rdzeń drewniany, dzięki czemu surowce są w pełni wykorzystywane. Shanghai Qidian samodzielnie opracował zestaw systemów odpowiednich dla różnych typów maszyn do cięcia rotacyjnego dostępnych na rynku. Po praktycznym zastosowaniu w Shandong, Hebei, Guangxi, Jiangxi i innych miejscach, rozwiązał on obawy wielu producentów maszyn dotyczące sterowania numerycznego i automatyzacji obrotowych urządzeń do cięcia. wymagania.

02 Funkcje:

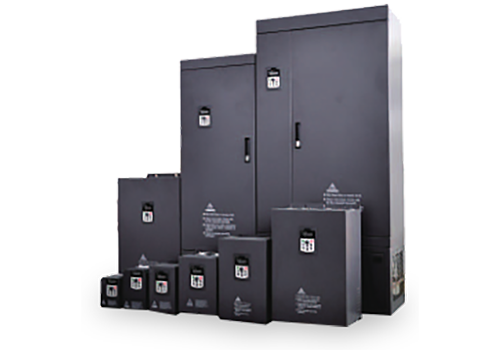

D51 to falownik montowany na ścianie, zakres mocy wynosi 3KW-15KW, napięcie linii wejściowej wynosi 380V-480V, a tryb sterowania to sterowanie wektorowe bez czujnika prędkości i sterowanie wektorowe w pętli zamkniętej.

03 Zaleta:

· Ma charakterystykę momentu obrotowego o niskiej częstotliwości, moment znamionowy 0,5 Hz 180%;

· W przypadku skomplikowanych obrotowych obiektów skrawających ma wystarczający moment rozruchowy, aby zapewnić, że silnik ma dużą siłę skrawania i równomierną moc wyjściową podczas ciężkiego cięcia przy niskiej prędkości;

· Ma dokładność kontroli prędkości, dokładność sterowania wynosi 0,2%, realizuje precyzyjną kontrolę prędkości, zapewnia płynność cięcia obrotowego oraz szybkie zatrzymanie i ponowne uruchomienie, porównywalne z importowanymi falownikami;

· Reakcja na moment obrotowy potrzebuje tylko 20 ms, zapewniając szybką reakcję, a ogólny stan pracy jest bardziej stabilny;

· Dobra zdolność do przeciążania i zdolność adaptacji do środowiska, wysoka niezawodność operacyjna;

· Doskonała funkcja AVR, zdolność adaptacji do super sieci, utrzymywanie stałego wyjściowego momentu obrotowego w przypadku wahań napięcia i możliwość normalnego działania cięcia obrotowego, gdy napięcie znamionowe przekracza 60℅;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

W tym systemie przecinarka rotacyjna napędzana jest przetwornicą częstotliwości D51, okablowanie układu sterowania jest proste, nie jest potrzebny zewnętrzny sterownik, wszystkie funkcje realizowane są przez wbudowaną przetwornicę częstotliwości, a cały system jest ekonomiczny i niezawodny. Użycie enkodera obrotowego jako czujnika pomiaru odległości może poprawić dokładność pomiaru do 0,01 mm; użycie enkodera obrotowego do pomiaru rzeczywistej prędkości walca pozwala uniknąć błędu spowodowanego niestabilnym napięciem sieci na grubości skrawania obrotowego.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

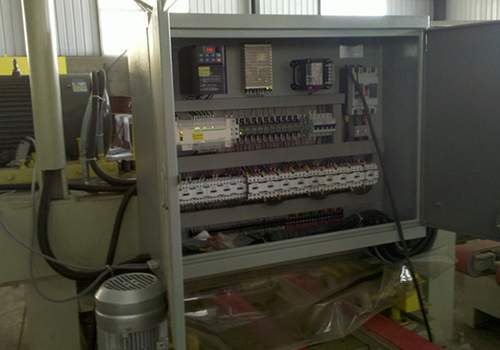

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii D51, a instalacja falownika i silnik na miejscu są takie, jak pokazano na rysunku.

07 Wynik biegu:

System sterowania maszyną rotacyjną za pomocą falownika D51 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Parametry technologiczne maszyn do cięcia rotacyjnego ustalane są online, a grubość cięcia można regulować w sposób ciągły, aby sprostać różnym wymaganiom rynku;

Precyzja kontroli prędkości jest wysoka, a produkty produkcyjne są bardziej zgodne z wymaganiami.

08 Korzyści dla klienta:

Grubość cięcia obrotowego jest jednolita, powierzchnia jest gładka, a wymagania procesu są spełnione;  Kompleksowa funkcja zabezpieczająca falownika może zapewnić produkcję nawet w przypadku wahań sieci energetycznej i zmaksymalizować ciągłość produkcji;  Popraw wydajność produkcji i wykorzystanie drewna, chroń środowisko i obniż koszty produkcji.
