01 Wprowadzenie:

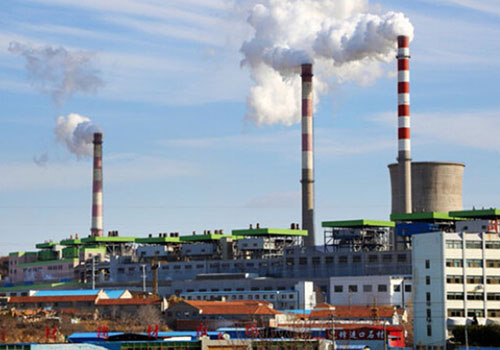

Zima w północnych Chinach jest długa i mroźna, a metody ogrzewania, takie jak ogrzewanie i energia geotermalna, stały się dla tutejszych mieszkańców głównym sposobem ochrony przed zimnem w zimie. Elektrociepłownia transportuje parę przegrzaną do poszczególnych stacji wymiany ciepła rurociągiem parowym. W stacji wymiany ciepła para podgrzewa gorącą wodę grzewczą poprzez wymiennik ciepła, a pompa obiegowa przesyła gorącą wodę do sieci wtórnej i różnych wymienników ciepła poprzez rurociąg grzewczy. użytkownik. Falownik D71 firmy Shanghai Qidian jest szeroko stosowany w obszarach komunalnych, takich jak ogrzewanie, HVAC, wodociągi i oczyszczalnie ścieków. Nasze produkty i rozwiązania charakteryzują się niezwykłym efektem energooszczędnym, bezpieczną i niezawodną pracą oraz są gwarancją stabilnej pracy systemu komunalnego.

02 Funkcje:

D71 to falownik naścienny o zakresie mocy 0,75 kW-500 kW, a tryb kontroli poziomu napięcia wejściowego napięcia sieciowego wynosi 380 V-480 V, co jest sterowaniem wektorowym bez czujnika prędkości. Bezczujnikowe sterowanie wektorowe prędkości obrotowej jest szczególnie przydatne w przypadku wentylatorów i pomp. Sterowanie wektorowe bez czujnika prędkości ma nie tylko zamkniętą pętlę prędkości, ale także zamkniętą pętlę prądu, a prąd w stanie ustalonym silnika jest bardziej stabilny.

D71 posiada bogactwo terminali klienckich, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5 V dla wejścia analogowego Stałe wejście, dla wejścia cyfrowego wykorzystywane jest zasilanie pomocnicze 24 V, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji. Interfejs MODBUS jest standardową konfiguracją D71, nie jest wymagana żadna opcja. D71 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS. Falownik serii D71 ma wbudowaną funkcję PID, działanie jest bardziej elastyczne i istnieje wiele sposobów sterowania interfejsem.

04 Wprowadzenie do systemu:

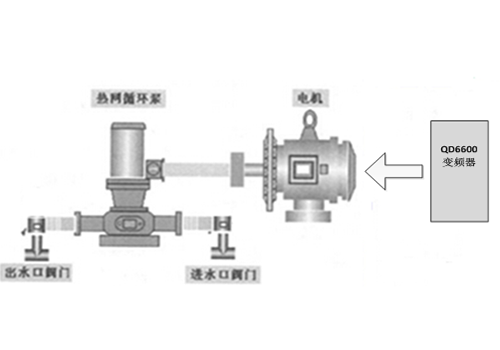

W układzie tym przetwornica częstotliwości D71 o mocy 110KW napędza pompę obiegową sieci ciepłowniczej o mocy 110KW. Zbierając różnicę temperatur między całkowitą temperaturą wody na wyjściu i temperaturą wody powrotnej systemu oraz porównując różnicę temperatur temperatury wody powrotnej systemu użytkownika w każdym obszarze z różnicą temperatur projektową systemu, prędkość pompy obiegowej jest automatycznie dostosowywana przez wbudowaną funkcję PID falownika w celu dostosowania całkowitego przepływu i temperatury systemu.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

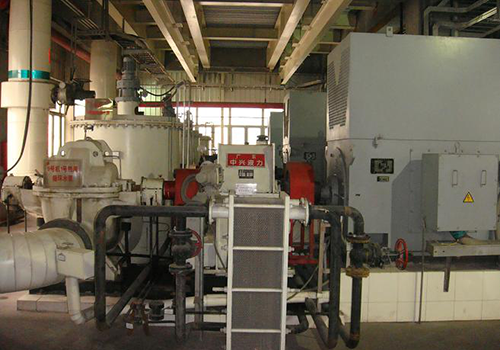

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii D71, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System pomp obiegowych wody sieci ciepłowniczej wykorzystujący falownik D71 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie i ma niską awaryjność;  Dzięki automatycznej regulacji PID eliminowane jest zjawisko nierównomiernego nagrzewania i chłodzenia poszczególnych stacji w sieci ciepłowniczej;

Zrealizuj bezzałogową operację produkcji, znacznie zmniejsz pracochłonność i popraw wydajność produkcji;

Korzyści ekonomiczne są znaczne, a całość zwiększonych inwestycji może się zwrócić w ciągu ponad roku.

08 Korzyści dla klienta:

Ogrzewanie i chłodzenie każdej stacji w sieci ciepłowniczej jest jednolite, co zapewnia pokrycie potrzeb grzewczych odbiorców oddalonych i pozwala uniknąć przegrzania klientów znajdujących się w pobliżu.

Zrealizuj bezzałogowe działanie produkcji i popraw wydajność produkcji;

Zmniejsza się wpływ mechaniczny, co znacznie obniża koszty konserwacji;

Efekt oszczędności energii jest niezwykły, a zwiększona inwestycja może się w pełni zwrócić w ciągu ponad roku.
