01 Wprowadzenie:

Pojęcie HVAC obejmuje ogrzewanie, wentylację i klimatyzację, dlatego ma szersze pojęcie niż klimatyzacja centralna. Koncepcja oszczędzania energii w HVAC nie polega na ograniczaniu środowiska lub tłumieniu zapotrzebowania na energię w zamian za oszczędność energii, ale na poprawie efektywności energetycznej budynków poprzez zastosowanie metod zintegrowanego planowania zasobów (IRP) i technik zarządzania popytem na energię (DSM), przy ograniczonych zasobach i kosztach zużycia energii w celu uzyskania efektywności społecznej i ekonomicznej w celu zaspokojenia rosnących potrzeb środowiskowych. Falownik D71 znalazł szerokie zastosowanie w systemach grzewczych, wentylacyjnych i klimatyzacyjnych w prestiżowych miejscach, takich jak lotniska, budynki radiowo-telewizyjne, szpitale i metro.

02 Funkcje:

D71 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości.

D71 posiada bogactwo urządzeń sterujących, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją D71, nie jest wymagana żadna opcja. D71 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Dobra wydajność momentu obrotowego przy niskiej częstotliwości (1,5-krotność wyjściowego momentu obrotowego przy pętli otwartej 0,5 Hz), duży moment obrotowy przy niskiej częstotliwości;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Super zdolność adaptacji sieci energetycznej, zdolność przeciwdziałania wahaniom sieci energetycznej do ± 15%, aby zapewnić stabilność napięcia wyjściowego, prądu i prędkości;

· Urządzenia o mocy 15 kW i większej są wyposażone w standardowe dławiki prądu stałego, które dobrze radzą sobie z kontrolą harmonicznych i stabilnością, pomagając klientom obniżyć koszty sprzętu;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 wprowadzenie do systemu:

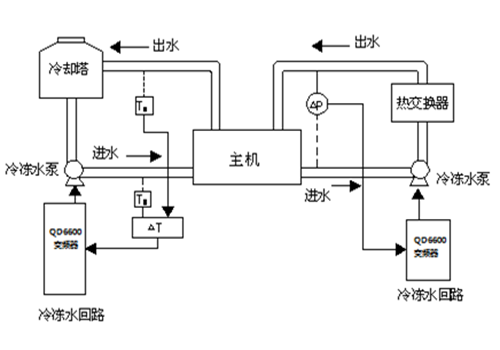

W tym systemie dwie pompy wody lodowej o mocy 110 kW napędzane są przez dwa falowniki D71 o mocy 110 kW, a także kilka falowników D71 napędzających wentylatory (w tym wentylatory wewnętrzne i wentylatory chłodni kominowych). W układzie obiegu wody lodowej sygnał 1 (sygnał temperatury lub sygnał ciśnienia) obwodu wlotowego wody i sygnał 2 (sygnał temperatury lub sygnał ciśnienia) obwodu wylotu wody są przesyłane do modułu analogowego w celu uzyskania analogowego sygnału zwrotnego falownika. Dzięki wbudowanej funkcji PID falownika realizowane jest automatyczne sterowanie w pętli zamkniętej.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

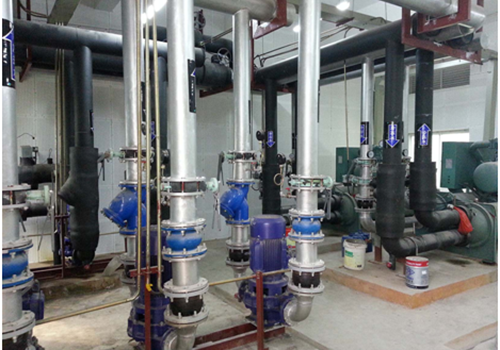

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii D71, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania ogrzewaniem, wentylacją i klimatyzacją wykorzystujący falownik D71 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Centralny system klimatyzacji wykorzystuje sterowanie w pętli zamkniętej z konwersją częstotliwości, z szybką reakcją dynamiczną i wysokim stopniem automatyzacji, a cały system realizuje cyfrowe i inteligentne sterowanie;

Korzyści ekonomiczne są niezwykłe, podstawowy efekt oszczędności energii wynosi od 35% do 55%, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.

08 Korzyści dla klienta:

Automatyczne sterowanie PID w zamkniętej pętli zmniejsza obciążenie pracownika i poprawia wydajność pracy;

Zmniejszone straty silnika i koszty konserwacji;

Kompleksowa funkcja zabezpieczająca przetwornicy częstotliwości zapewnia ciągłość produkcji;

Zmniejsz hałas pracy pompy wodnej i popraw komfort budynku;

Korzyści ekonomiczne są znaczne, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.
