01 Wprowadzenie:

W ostatnich latach przemysłowe urządzenia myjące opierają się głównie na urządzeniach do mycia wodą, a zastosowanie przetwornic częstotliwości staje się coraz bardziej popularne. Dlatego przetwornice częstotliwości przyniosły nową rewolucję technologiczną w przemysłowych urządzeniach myjących. Falownik D71 ma wbudowaną prostą funkcję PLC, która może realizować automatyczne funkcje wielu prędkości, do przodu i do tyłu bez zewnętrznego sterownika. Posiada szerokie zastosowanie w przemyśle pralek przemysłowych.

02 Funkcje:

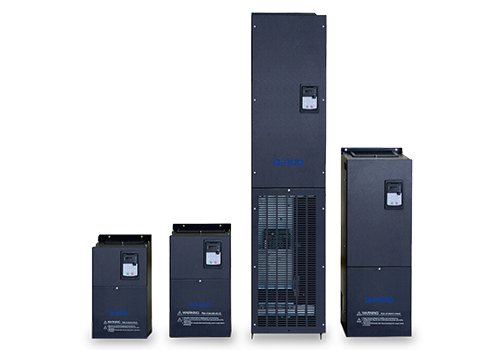

D71 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości.

D71 posiada bogactwo urządzeń sterujących, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją D71, nie jest wymagana żadna opcja. D71 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Duży moment rozruchowy, 1,5 razy większy od wyjściowego momentu obrotowego przy otwartej pętli 0,5 Hz, z dużą obciążalnością przy niskiej częstotliwości;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Konstrukcja z dużym marginesem modułu IGBT, odpowiednia do długotrwałej pracy z częstym wysokim prądem do przodu i do tyłu;

· Precyzja sterowania dużą prędkością, stabilna prędkość przy wysokiej częstotliwości; Wbudowana prosta funkcja PLC, nie ma potrzeby stosowania zewnętrznego sterownika pralki;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

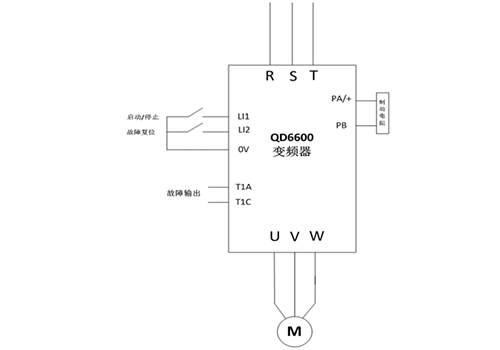

W tym systemie silnik pralki przemysłowej o mocy 7,5 kW sterowany jest przez falownik D71 o mocy 11 kW, funkcja sterownika pralki realizowana jest poprzez wbudowaną prostą funkcję PLC, a szybkie hamowanie i parkowanie realizowane jest poprzez rezystor hamowania.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

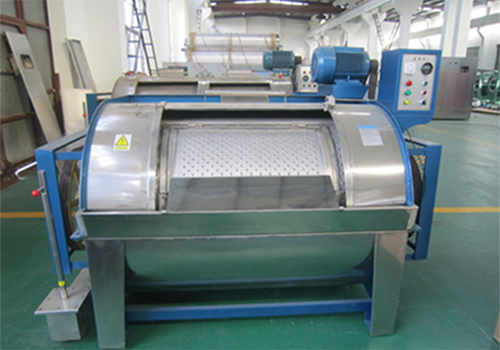

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii D71, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania pralką przemysłową za pomocą falownika D71 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Korzyści ekonomiczne są znaczne, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.

08 Korzyści dla klienta:

Wbudowana prosta funkcja PLC, oszczędzająca koszty klienta;

Prędkość obrotowa jest stabilna przez cały proces, aby zapewnić spełnienie wymagań procesu czyszczenia;

Hałas jest znacznie zmniejszony i cichszy;

Korzyści ekonomiczne są znaczne, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.
