01 Wprowadzenie:

Przemysł papierniczy jest ważnym podstawowym przemysłem surowcowym ściśle związanym z rozwojem gospodarki narodowej i przedsiębiorstw społecznych oraz ważnym przemysłem filarowym gospodarki narodowej mojego kraju. Obecnie ponad 80% urządzeń transmisyjnych nowych maszyn papierniczych wyposażono w falowniki napędu prądu przemiennego.

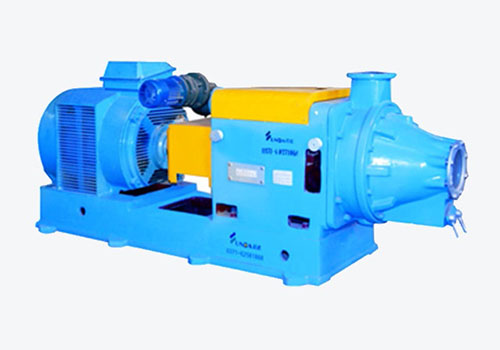

Rafiner jest bardzo krytycznym elementem produkcji masy celulozowej. Linia do produkcji masy celulozowej składa się z szeregu urządzeń pomocniczych. Aby poprawić wydajność produkcji i zapewnić jakość masy celulozowej, każda część przekładni wymaga wysokiego stopnia koordynacji. Obecnie ważna transmisja zaawansowanych linii produkcyjnych wykorzystuje konwersję częstotliwości. prowadzić. Falownik D71 ma szerokie zastosowanie w przemyśle papierniczym.

02 Funkcje:

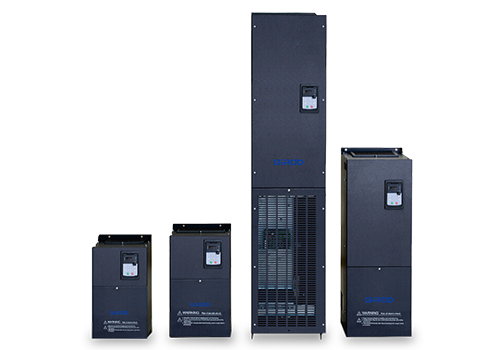

D71 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości.

D71 posiada bogactwo urządzeń sterujących, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5V dla zasilania analogowego Wejście stałe, zasilanie pomocnicze 24V wykorzystywane jest dla wejścia cyfrowego, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją D71, nie jest wymagana żadna opcja. D71 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Duży moment rozruchowy, 1,5 razy większy od wyjściowego momentu obrotowego przy otwartej pętli 0,5 Hz, spełniający wymagania pracy rafinera;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Super zdolność adaptacji sieci energetycznej, zdolność przeciwdziałania wahaniom sieci energetycznej do ± 15%, aby zapewnić stabilność napięcia wyjściowego, prądu i prędkości;

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Ma dużą zdolność adaptacji do środowiska, a całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło.

04 Wprowadzenie do systemu:

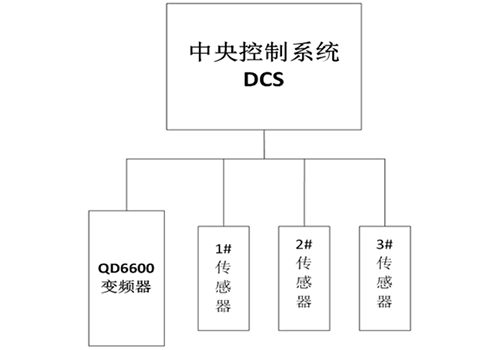

W systemie tym silnik główny rafinera o mocy 110KW napędzany jest przez falownik D71 o mocy 110KW, a centralny układ sterowania DCS połączony jest ze wszystkimi elementami wykonawczymi i czujnikami całej linii produkcyjnej w celu monitorowania warunków terenowych każdego układu przesyłowego w czasie rzeczywistym. Centralny system sterowania kontroluje start-stop, ustawienie częstotliwości, resetowanie usterek i inne polecenia wszystkich falowników, a jednocześnie zbiera dane, takie jak prąd, napięcie, napięcie magistrali i częstotliwość robocza wszystkich falowników, aby monitorować każdy falownik w czasie rzeczywistym.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

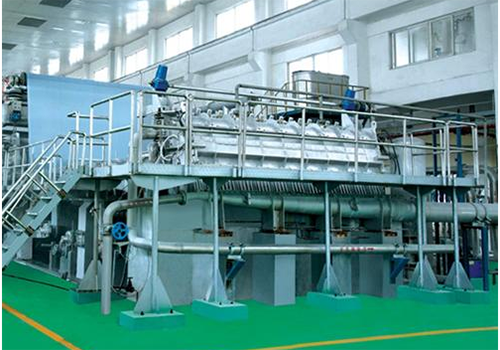

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii D71, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania rafinerią wykorzystujący falownik D71 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Ilość zasilania jest kontrolowana przez rzeczywisty prąd pracy silnika i posiada funkcję wstępnego alarmu przeciążenia oraz funkcję bez wyłączania, która może zapewnić bezpieczeństwo silnika i ciągłość produkcji;

Korzyści ekonomiczne są niezwykłe, efekt oszczędności energii przekracza 20%, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku.

08 Korzyści dla klienta:

Wygodna regulacja prędkości, która może zapewnić równomierne wymieszanie farby i medium; Zmniejsz utratę skrzyni biegów, znacznie obniż koszty konserwacji;

Kompleksowa funkcja zabezpieczająca przetwornicy częstotliwości zapewnia ciągłość produkcji;

Bezstopniowa regulacja prędkości online, różne odmiany wykorzystują różne prędkości mielenia;

Korzyści ekonomiczne są znaczne, a cała inwestycja powiększona o system kontroli konwersji częstotliwości może się zwrócić w ciągu ponad roku
