01 Wprowadzenie:

Większość wytłaczarek ślimakowych jest zazwyczaj napędzana silnikami prądu stałego, ale wraz z szybkim rozwojem urządzeń energoelektronicznych i technologii mikroprocesorowej, propozycją teorii sterowania AC i udoskonaleniem oprogramowania sterującego AC w ostatnich latach, technologia napędu AC jest bardziej odpowiednia do wielu zastosowań. Napędy prądu stałego są bardziej opłacalne. Falowniki serii D71 są stosowane w wytłaczarkach ślimakowych i charakteryzują się lepszą wydajnością kontroli prędkości i szybkością reakcji momentu obrotowego niż napędy prądu stałego.

02 Funkcje:

D71 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości. D71 posiada bogactwo urządzeń sterujących, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), pomocniczy zasilacz 5 V do zasilania analogowego. Do wejścia cyfrowego wykorzystywany jest pomocniczy zasilacz 24 V, a wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją D71, nie jest wymagana żadna opcja. QD6600 można podłączyć do systemu automatyki wyższego poziomu poprzez MODBUS.

03 Zaleta:

· Teoria sterowania wektorowego jest zaawansowana, zdolność obliczeniowa systemu jest bardzo duża, moment obciążenia można szybko wykryć, kontrolować i kompensować, a zdolność do nadmiernego momentu obrotowego jest duża;

· Wysoka wydajność, około 5% wyższa niż w przypadku tego samego układu napędowego prądu stałego;

· Upewnij się, że moc wyjściowa silnika nie powoduje przegrzania; Duży moment obrotowy o niskiej częstotliwości, moment znamionowy 0,5 Hz 150%;

· Szybkość reakcji stopnia serwo, fluktuacja jest niewielka, gdy moment obciążenia zmienia się gwałtownie;

· Zapewnij ochronę śruby poprzez funkcję ograniczenia momentu obrotowego;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgoć;

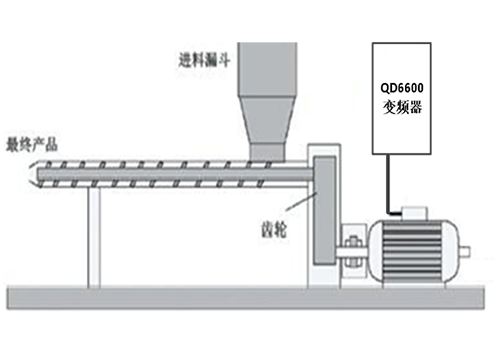

04 Wprowadzenie do systemu:

W tym systemie przetwornica częstotliwości D71 o mocy 18,5 kW napędza główny silnik wytłaczarki ślimakowej o mocy 11 kW. Częstotliwość zadana głównego falownika silnika jest podawana przez sterownik PLC poprzez interfejs RS485. Podczas pracy prędkość można dowolnie modyfikować na ekranie dotykowym, aby uzyskać dokładne odniesienie prędkości silnika głównego; jednocześnie sterownik PLC odczytuje częstotliwość i prąd falownika poprzez komunikację MODBUS.

05 Parametr techniczny:

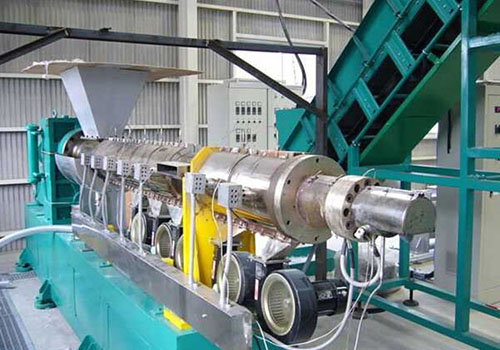

06 Wykorzystanie na miejscu:

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii D71, a instalacja falownika i silnik na miejscu są pokazane na rysunku

07 Wynik biegu:

System sterowania wytłaczarką ślimakową wykorzystujący falownik D71 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne:

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

Precyzja kontroli prędkości jest wysoka, a produkty produkcyjne są bardziej zgodne z wymaganiami;

System charakteryzuje się dużą dokładnością regulacji prędkości, co jest wygodne w obsłudze dla personelu na miejscu.

08 Korzyści dla klienta:

Falownik i silnik wrzeciona pracują stabilnie, co zmniejsza koszty konserwacji;

Kompleksowa funkcja zabezpieczająca falownika zapewnia ciągłość produkcji;

Produkcja produktów jest bardziej zgodna z wymaganiami, a wskaźnik defektów jest znacznie zmniejszony;

Personel na miejscu jest łatwiejszy w obsłudze i zapewnia dużą dokładność regulacji prędkości.
