01 Wprowadzenie:

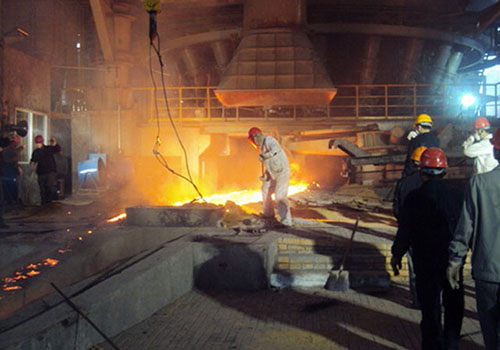

Produkcja żelaza w wielkim piecu jest jednym z ważnych łańcuchów procesów produkcyjnych (produkcja żelaza, stalowanie, odlewanie i walcowanie) w przemyśle żelaza i stali, a system ładowania wielkiego pieca jest kluczowym ogniwem w produkcji żelaza w wielkim piecu. Surowce są w sposób ciągły przesyłane do wielkiego pieca przez górę pieca, aby zapewnić normalne zapotrzebowanie na hutę żelaza w wielkim piecu. Przetwornica częstotliwości RVE32 ma dojrzałe zastosowanie w dwuczłonowym systemie podnoszenia i podawania wielkiego pieca do produkcji żelaza.

02 Funkcje:

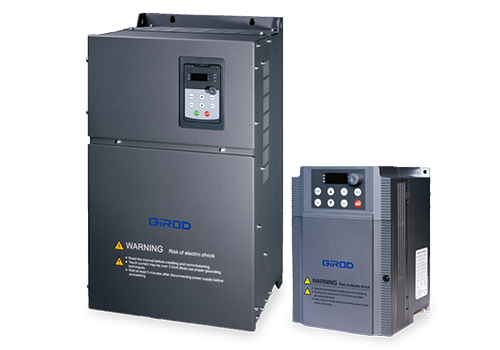

RVE32 to falownik montowany na ścianie, zakres mocy wynosi 0,75 kW-500 kW, poziom napięcia linii wejściowej wynosi 380 V-480 V, a metodą sterowania jest sterowanie wektorowe bez czujnika prędkości. RVE32 posiada bogactwo urządzeń sterujących, w tym 8 wejść cyfrowych (LI1-LI8), 2 wejścia analogowe (AI), 2 wyjścia przekaźnikowe (TA), 2 wyjścia analogowe (AO), zasilanie pomocnicze 5V dla zasilania analogowego Wejście stałe, dla wejścia cyfrowego wykorzystywany jest zasilacz pomocniczy 24V, wszystkie LI/TA, AI/AO można dowolnie programować w celu definiowania funkcji.

Interfejs MODBUS jest standardową konfiguracją RVE32, nie jest wymagana żadna opcja. RVE32 można podłączyć do systemów automatyki wyższego poziomu za pośrednictwem protokołu MODBUS.

03 Zaleta:

· Dobra wydajność przy niskich częstotliwościach (1,5-krotność wyjściowego momentu obrotowego przy otwartej pętli 0,5 Hz), która lepiej spełnia wymagania przy pełnym obciążeniu;

· Ma tę zaletę, że szybko reaguje na moment obrotowy, a gdy obciążenie się zmienia, wahania prądu są niewielkie;

· Ma dobrą zdolność przeciążania i zdolność przystosowania się do środowiska, a także ma wysoką niezawodność operacyjną;

· Wydajność wyjściowa niskiej częstotliwości jest dobra, reakcja momentu obrotowego jest szybka, a dokładność stabilizacji prędkości jest wysoka.

· Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji;

· Silna zdolność adaptacji do środowiska, całkowicie niezależna konstrukcja kanału powietrznego może znacznie poprawić odporność na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgoć;

04 Wprowadzenie do systemu:

W tym systemie silnik wciągnika o mocy 160 kW napędzany jest przez falownik RVE32 o mocy 200 kW, a jeden wciągnik napędza jednocześnie lewy i prawy dwa wózki, poruszając się wzajemnie w górę i w dół, to znaczy jeden z wózków przesuwa się w górę, a drugi wózek w dół do pustego samochodu. Napięcie magistrali falownika może zostać podniesione w sytuacjach takich jak hamowanie przy zwalnianiu i rozładunek od góry, a zewnętrzny moduł hamowania i rezystor hamowania są wykorzystywane do uzyskania szybkiego hamowania i zatrzymywania.

05 Parametr techniczny:

06 Wykorzystanie na miejscu:

W zależności od dostępnej przestrzeni w szafie sterowniczej instalowany jest falownik serii RVE32, a instalacja falownika i silnik znajdujący się na miejscu są pokazane na rysunku.

07 Wynik biegu:

System sterowania zasilaniem wciągarki wielkopiecowej z podwójnym wózkiem za pomocą falownika RVE32 działa od ponad trzech lat i przyniósł dobre korzyści ekonomiczne i społeczne.

Urządzenie sterujące działa niezawodnie, dobrze dostosowuje się do środowiska, jest odporne na trudne warunki, takie jak zanieczyszczenie olejem, kurz i wilgotne ciepło, a także ma niski wskaźnik awaryjności;

Uzyskaj płynną zmianę podnoszenia i prędkości podajnika oraz unikaj zjawiska dużych wibracji przy rozruchu, łatwego poślizgu i zjawiska przyczepy występującego w tradycyjnym systemie wciągarki;

Doskonałe właściwości ograniczające prąd, duża zdolność przeciążania, mogą skutecznie zmniejszyć przeciążenie konwersji częstotliwości, zabezpieczenie nadprądowe i zmaksymalizować ciągłość produkcji.

08 Korzyści dla klienta:

Wpływ części mechanicznych jest niewielki, ilość konserwacji sprzętu jest zmniejszona, a koszty konserwacji znacznie zaoszczędzone;

Kompleksowa funkcja zabezpieczająca przetwornicy częstotliwości zapewnia ciągłość produkcji;

Działanie systemu jest bezpieczne i niezawodne, a korzyści ekonomiczne są niezwykłe.
