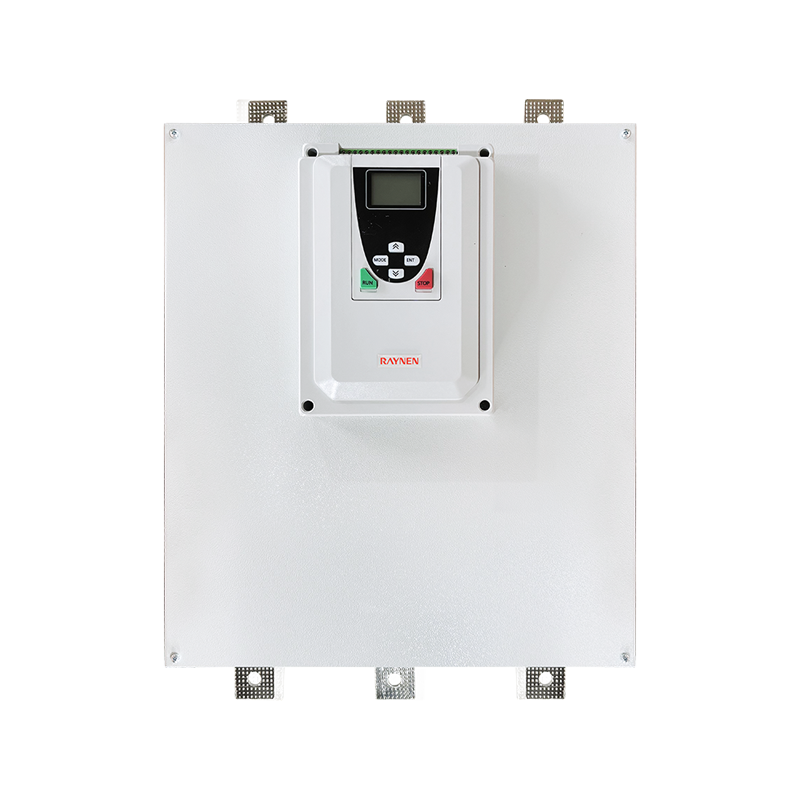

Podsumowanie produktu
Dane techniczne
 | Parametryczny | |
| Modelka | RSE-T3-250-O ~ RSE-T3-320-O | |
| Typ obejścia | Typ obejścia online | |
| Napięcie | 380 V | |
| Adaptacyjna moc silnika (kW) | 250/280/320 | |
| Znamionowy prąd wyjściowy (A) | 500/560/640 | |
| Wymiary (mm) | 600*430*283 | |
| Rozmiar montażowy (mm) | 519*340 | |
Przegląd produktu
| | Niezależne zasilanie sterujące (220VAC), parametryzacja możliwa także bez zasilania (380V) |
| | Po usunięciu stycznika obejściowego nie ma limitu styków stycznika, a żywotność jest dłuższa |
| | Kompatybilny ze stycznikami zewnętrznymi, bardziej elastyczny w użyciu i odpowiedni do szerszego zakresu zastosowań |
 | Może sterować nietradycyjnymi obciążeniami silnika, takimi jak grzejniki silnika, obciążenia rezystancyjne i obciążenia transformatora |
 | Może doskonale zastąpić styczniki półprzewodnikowe, a dodatkowo zapewnia funkcję miękkiego startu i miękkiego zatrzymania |
 | Obsługuje wewnętrzne połączenia silników, odpowiednie dla silników o większych specyfikacjach |
Okablowanie I Zaciski
Nazewnictwo modeli
Tabela wyboru
| Model (380 V) | Adaptacyjna moc silnika ( kW) | Wyszedłem (A) | Wymiary wys.*szer.*gł. (mm) | Rozmiar montażowy (mm) | |
| H1*W1 | Przysłona | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Wydajność i konfiguracja
| Charakterystyka elektryczna | |
| Znamionowy zasilacz sterujący | Jednofazowe 220VAC±15%, 50/60Hz |
| Znamionowe napięcie zasilania | Trójfazowe 380V~480V (-10%~15%) |
| Znamionowa częstotliwość zasilania | 50 Hz lub 60 Hz |
| Liczba kontrolowanych faz | 3 |
| Odpowiedni silnik | Trójfazowy silnik indukcyjny klatkowy/silnik asynchroniczny |
| Częstotliwość początkowa | Zależy od warunków obciążenia. Zaleca się uruchamianie i zatrzymywanie nie częściej niż 10 razy na godzinę w normalnych warunkach i 6 razy na godzinę przy dużym obciążeniu |
| Tryb uruchamiania | Rampa napięciowa, rampa prądowa, ograniczenie prądu, impulsowanie, rampa napięciowa, ograniczenie prądu, rampa nagłego skoku napięcia |
| Tryb zatrzymania | Zatrzymanie swobodne, zatrzymanie miękkie |
| Funkcja ochrony | Ochrona przed utratą fazy, ochrona nadprądowa, ochrona przed przeciążeniem, ochrona przed asymetrią prądu, ochrona przed przegrzaniem, ochrona przed przekroczeniem czasu rozruchu, ochrona podnapięciowa/przepięciowa, ochrona przed przekroczeniem częstotliwości, ochrona przed wysokim prądem, ochrona przed awarią tyrystora, ochrona przed odwrotną kolejnością mocy, ochrona przed błędami okablowania itp. |
| Charakterystyka środowiska | |
| Temperatura robocza | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ należy zmniejszyć wydajność) |
| Temperatura przechowywania | -25 ℃ ~ 70 ℃ |
| Wilgotność względna | 95% bez kondensacji i kapania |
| Wysokość | Poniżej 1000 m (1000 ~ 3000 m wymaga zmniejszenia pojemności) |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem |
| Metoda instalacji | Montowany na ścianie |
| Inne | Żadnych łatwopalnych, wybuchowych lub żrących gazów, żadnego przewodzącego pyłu ani proszku metalicznego |
| Normy i certyfikaty | |
| Standardy wdrożeniowe | GB/T14048.6 |
| Certyfikacja | CCC |
