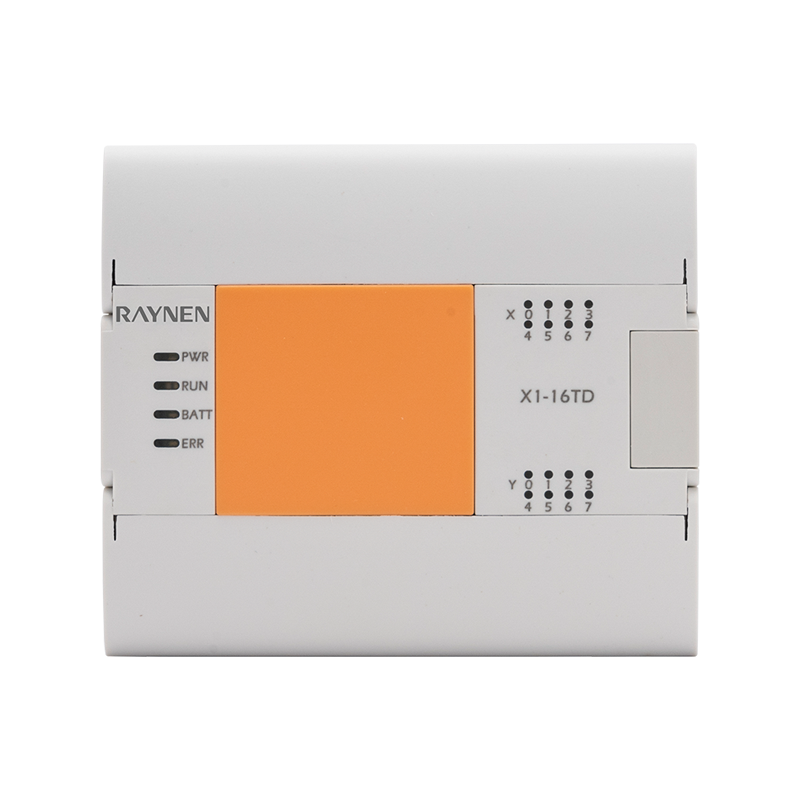

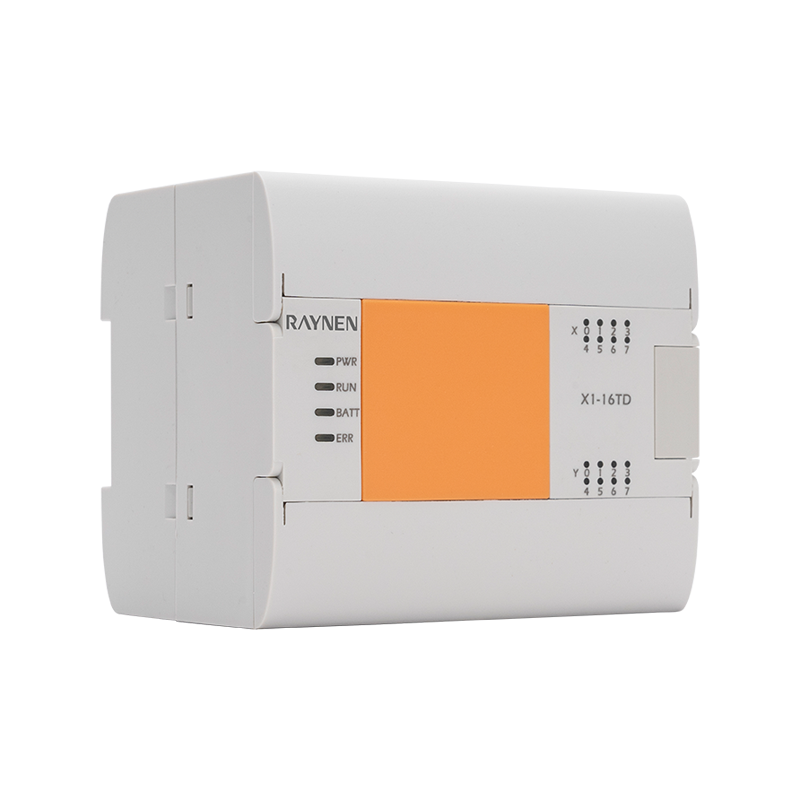

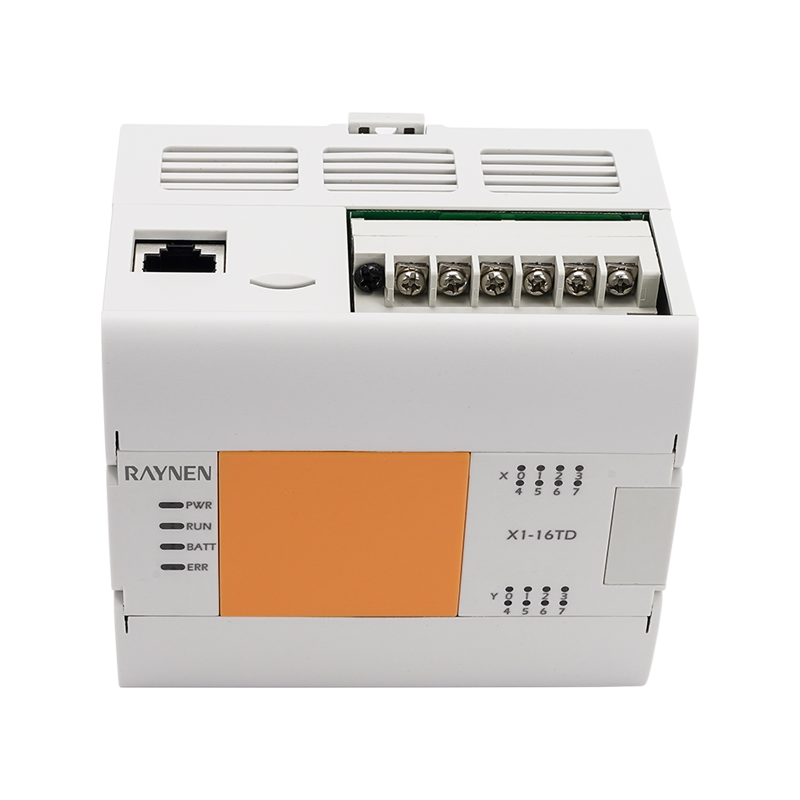

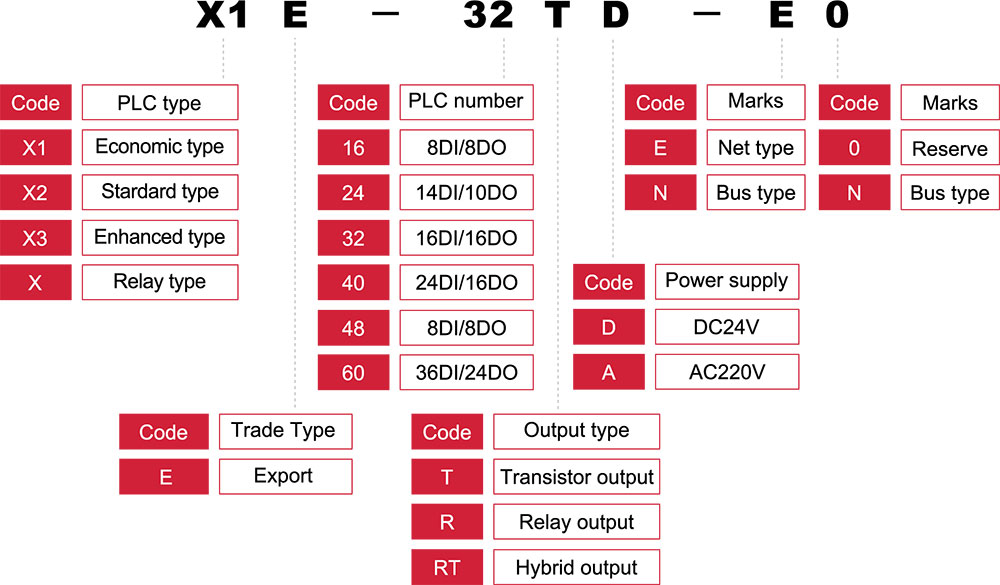

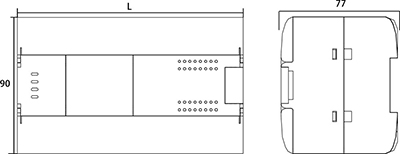

X1 Ekonomiczny programowalny sterownik logiczny

• Z prostymi funkcjami sterowania ruchem, takimi jak wyjście impulsowe i szybkie zliczanie

• Z szybkim zliczaniem, 3-osiowym szybkim wyjściem impulsowym 100 kHz i innymi funkcjami sterowania ruchem (opcjonalnie)

• Zegar czasu rzeczywistego, trwałe przechowywanie danych po wyłączeniu zasilania

• Obsługuje jedną kartę BD

Interfejs

Wejście/wyjście

Płyta BD

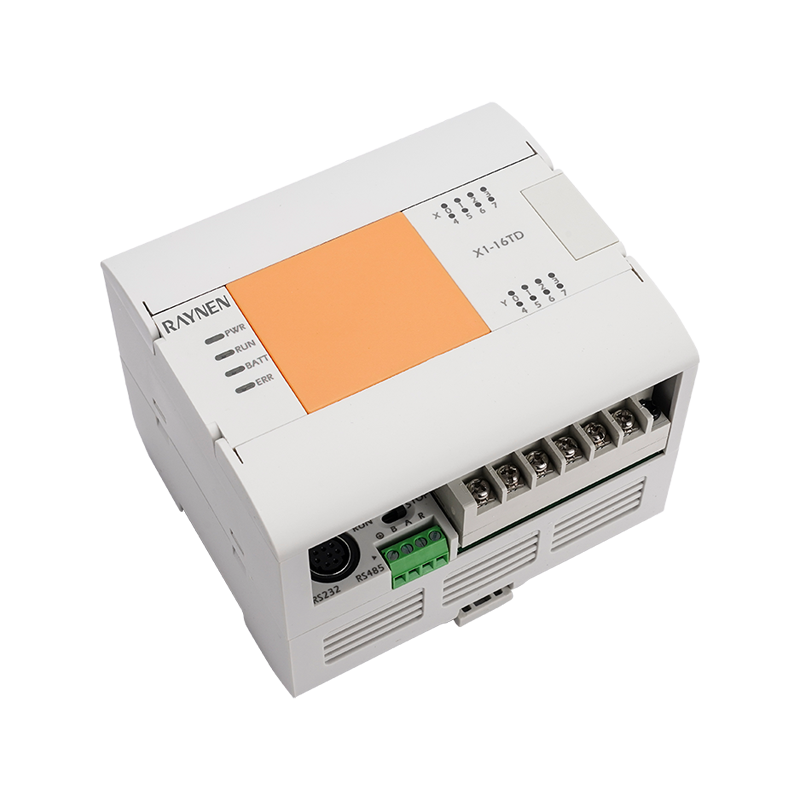

Zintegrowany port sieciowy RS232/485

2-kanałowy szybki licznik

2-osiowy szybki impuls 60K

3-osiowy szybki impuls 100 kHz (opcjonalnie)

Obsługa 1 płyty BD

Przedmiot

Specyfikacje zasilania

X1E-16TD

X1E-24TD

X1E-32TD

X1E-40TD

X1E-60TD

Zużycie energii

6W

7 W

8W

9W

11 W

Napięcie zasilania

DC24V

Napięcie zasilania range

DC20,4 ~ 28,8 V

Dozwolone natychmiastowe

czas awarii zasilania

W przypadku przejściowych przerw w dostawie prądu trwających poniżej 5 ms, operacja będzie kontynuowana

Bezpiecznik zasilania

60V 2A

Prąd udarowy

12 A, 0,5 ms poniżej/28,8 V DC

Zasilanie DC24V

Poniżej 300 mA

Temperatura środowiska pracy

-10℃~60℃ (montaż poziomy), -10℃~50°℃ (montaż pionowy)

Temperatura środowiska transportu

-20 ℃~ 80°C

Wilgotność względna otoczenia

5~95%, bez kondensacji (RH poziom 2, zgodność z lEC61131-2)

Poziom ochrony

IP20

Kompatybilność elektromagnetyczna

Tłumienie hałasu, zgodne z EC61000-6-2

Poziomica mechaniczna (wibracje)

IEC60068, część 2-6/10up58 Hz

Wytrzymuje napięcie

AC1,5 kV 1 min, Pomiędzy każdym zaciskiem a zaciskiem uziemiającym

AC500V 1 min, Pomiędzy każdym zaciskiem a zaciskiem uziemiającym

Rezystancja izolacji

Po zmierzeniu miernikiem rezystancji izolacji DC500V rezystancja między każdym zaciskiem a zaciskiem uziemiającym wynosi ponad 5 MΩ

Uziemienie

Uziemienie typu D (rezystancja uziemienia: mniejsza niż 100 Ω), nie pozwala na wspólne uziemienie z systemem silnoprądowym

Środowisko użytkowania

Żaden żrący, łatwopalny gaz, przewodzący pył (pył) nie jest poważny

Wysokość użytkowa

2000 M poniżej (nie można używać w środowisku o ciśnieniu wyższym niż atmosferyczne, w przeciwnym razie może to nastąpić)

Przedmiot

Specyfikacje zasilania

X1E-16TD

X1E-24TD

X1E-32TD

X1E-40TD

X1E-60TD

Wprowadź numer

8

14

16

24

36

Szybki numer

faza sygnału 60 kHz (2-drożna) Faza AB 30 kHz (1-kierunkowa)

Typ połączenia wejściowego

Zdejmowana listwa zaciskowa (śruba M3)

Typ wejścia

Typ ujścia/typ źródła

Napięcie sygnału wejściowego

Zasilanie prądem stałym: DC20,4 V ~ 28,8 V

Impedancja wejściowa

X0-X2

2,4 tys

X3 powyżej

5,6 tys

Na wejściu prąd indukcyjny

X0-X2

5mA powyżej

X3 powyżej

2,4 mA powyżej

WYŁ. Prąd indukcyjności wejściowej

1mA poniżej

Czas reakcji wejścia

Nie więcej niż 4,5 ms

Forma sygnału wejściowego

Brak wejścia stykowego napięcia

Wejście typu Sink: tranzystor NPN z otwartym kolektorem

Izolacja pętli wejściowej

Wejście źródła: tranzystor PNP z otwartym kolektorem

Izolacja transoptora

Wyświetlanie działań wejściowych

Dioda LED na panelu świeci się, gdy transoptor jest napędzany

Przedmiot

Specyfikacje zasilania

X1E-16TD

X1E-24TD

X1E-32TD

X1E-40TD

X1E-60TD

Numer wyjściowy

8

10

16

20

24

Częstotliwość impulsów (maks.)

Pojedynczy zacisk 2 wał 60 kHz

Typ połączenia wyjściowego

Zdejmowany blok zacisków (śruba M3)

Typ wyjścia

Wyjście tranzystorowe/drenowe

Zasilanie zewnętrzne

DC5 ~ 30 V

Maksymalne obciążenie

Obciążenie rezystancyjne

0,5 A/pojedynczy punkt; 0,8A/4 punkty

Obciążenie indukcyjne

12 W/DC24 V

Obciążenie lampy

Wysoka prędkość: 2 W/DC24V, wspólna: 5 W/DC24V

Średnie obciążenie

5mA (DC5 ~24V)

Otwarty prąd upływowy

0,1 mA poniżej/DC30V

na oporze

Punkt wysokiej prędkości, typowa wartość 0,3 Ω (maks. 0,6 Ω)

Czas reakcji

WYŁ. → WŁ

Wysoka prędkość: 10us poniżej/10mA powyżej (DC5 ~24V)

Często: 0,2 ms poniżej/200 mA powyżej (DC24V)

WŁ. → WYŁ

Wysoka prędkość: 10us poniżej/10mA powyżej (Dc5 ~24V)

Często: 0,2 ms poniżej/200 m powyżej (DC24V)

Izolacja pętli

Izolacja transoptora

Wyświetlanie działań wyjściowych

Dioda LED na panelu świeci się, gdy transoptor jest napędzany

Odległość transmisji maski

500M (wspólne wyjście)

niemaskowana odległość transmisji

150M (wspólne wyjście)

Przedmiot

Wydajność

Tryb kontroli operacyjnej

Sposób wielokrotnego wykonywania zapisanych programów (dedykowany LSl) z funkcją przerwania

Tryb sterowania wejściem/wyjściem

Tryb przetwarzania wsadowego (podczas wykonywania instrukcji END), instrukcja odświeżania wejścia i wyjścia, funkcja przechwytywania impulsów

Język programowania

Tryb symbolu przekaźnika Tryb drabiny schodkowej (może być reprezentowany przez SFC)

Zegar czasu rzeczywistego

Funkcja zegara

Wbudowany 2000-2099, błąd roczny nie przekracza 5 minut/25°C

Pamięć programu

Maksymalna pojemność pamięci

Można ustawić krok 32000 za pomocą parametrów, zapisać komentarze i rejestry plików w pamięci programu

Pojemność/model pamięci wbudowanej

32000 kroków/pamięć RAM, chroniona hasłem

Zapisz funkcję w RUN

Nie

Typ instrukcji

Podstawowa instrukcja

27rodzaj instrukcji sterowania sekwencyjnego, 2rodzaj instrukcji schematu drabinkowego

Instrukcja stosowania

218 rodzajów 497 typów

Arytmetyka

prędkość przetwarzania

Podstawowe polecenie

0,065 μs/instrukcję

Numer wejścia/wyjścia

Liczba punktów wejściowych dla

przedłużone użytkowanie

256 punktów

Suma punktów wejściowych i wyjściowych nie przekracza 256 punktów

Liczba punktów wyjściowych dla

przedłużone użytkowanie

256 punktów

Przekaźnik wejścia-wyjścia

Przekaźnik wejściowy

256 punktów

Wejście i wyjście łącznie 256 punktów

Przekaźnik wyjściowy

256 punktów

Przekaźnik pomocniczy

Powszechne

M0~M7679

7680 punktów

Powszechne/retention Settings can be changed through parameters

Zatrzymanie

M500~M1023

524 punkty

Stan

Powszechne

S0~S4095

4096 punktów

Powszechne/retention Settings can be changed through parameters

Zatrzymanie

S500 ~ S999

500 punktów

Powszechne/retention Settings can be changed through parameters

Timer

Typ 100ms

T0 ~ T199

200 punktów

0,1 ~ 3276,7 s

Typ 10ms

T200~T245

46 punktów

0,01 ~ 327,67 s

Typ skumulowany 1 ms

T246~T249

4 punkty

0,001 ~ 32,767 S

Typ skumulowany 100 ms

T250~T255

6 punktów

0,1 ~ 3276,7 s

Typ 1 ms

T256~T511

256 punktów

Licznik

Ogólnie wzrasta

C0~C99

100 punktów

0,001 ~ 32,767 s

(16-bitowy) [Zmienne]

Powszechne/retention Settings can be changed through parameters

Zatrzymanie increasing (16-bit)

[zmienne]

C100 ~ C199

100 punktów

Powszechne duplexing

C200~C219

20 punktów

Powszechne/retention Settings can be changed through parameters

(32-bitowyy) [Zmienne]

Zatrzymanie duplexing (32 bit)

[zmienne]

C220~C255

36 punktów

Rejestr danych

Powszechne

D0~D7999

8000 punktów

Powszechne/retention Settings can be changed through parameters

Zatrzymanie

D200~511

312 punktów

Rejestr rozszerzeń

Główna kontrola

P0~P1023

1024 punkty

Użyto polecenia CJ, polecenia CALL

Pontera

Główna kontrola

NIE~N7

8 punktów

Użyto polecenia MC

Gniazdo

Główna kontrola

16-bitowy

-32 768 ~ 32 767

Stan

10 Liczba dziesiętna (K)

32-bitowy

-2 147 483 648~ 2 147 483 647

16 liczba szesnastkowa (H)

16-bitowy

0~FFFF

32-bitowy

0~FFFFFFFF

Liczba rzeczywista (E)

32-bitowy

-3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038

Ciąg znaków („”)

Ciąg znaków

Określ, używając znaków w „” „”. W instrukcji można użyć maksymalnie 32 znaków półroga

Wejście

Dystrybucja

Licznik jednofazowy, jednofazowy

Licznik fazy AB

C235

C236

C237

C243

C244

C251

C252

X0

U/D

U/D

A

A

X1

U/D

R

B

B

X2

U/D

U/D

R

X3

R
