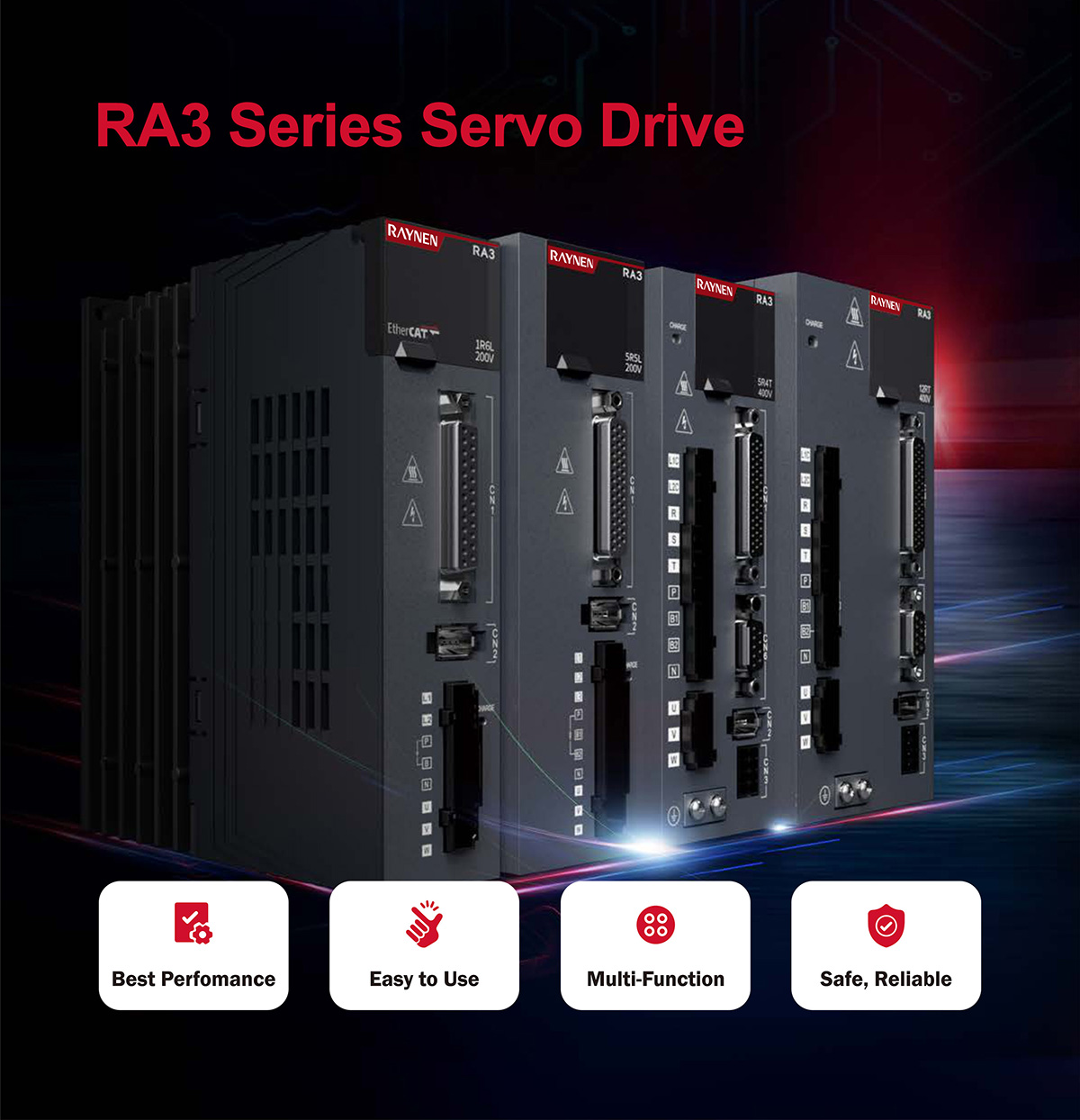

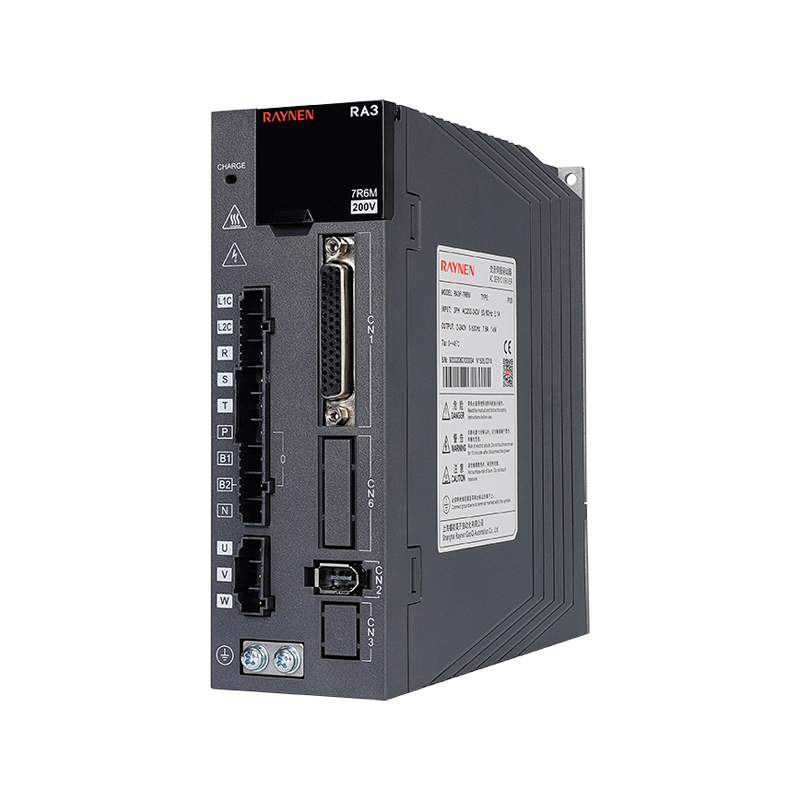

Podsumowanie produktu
| Zakres mocy od 100W do 7,5KW Obsługuje impulsowe, analogowe, EtherCAT i CANopen | |
| Doskonała wydajność Częstotliwość odpowiedzi prędkości do 3,0 kHz | Dokładne pozycjonowanie Tętnienie prędkości ±lrpm, tętnienie momentu obrotowego 0,5% |
| Wielofunkcyjny STO, całkowicie zamknięta pętla, szybkie I0, tłumienie drgań, filtr wycinający, funkcja bazowania | Ultrawysoka synchronizacja Fluktuacja sygnału wielowęzłowego w ciągu 20ns, krąg synchronizacji do 250us |

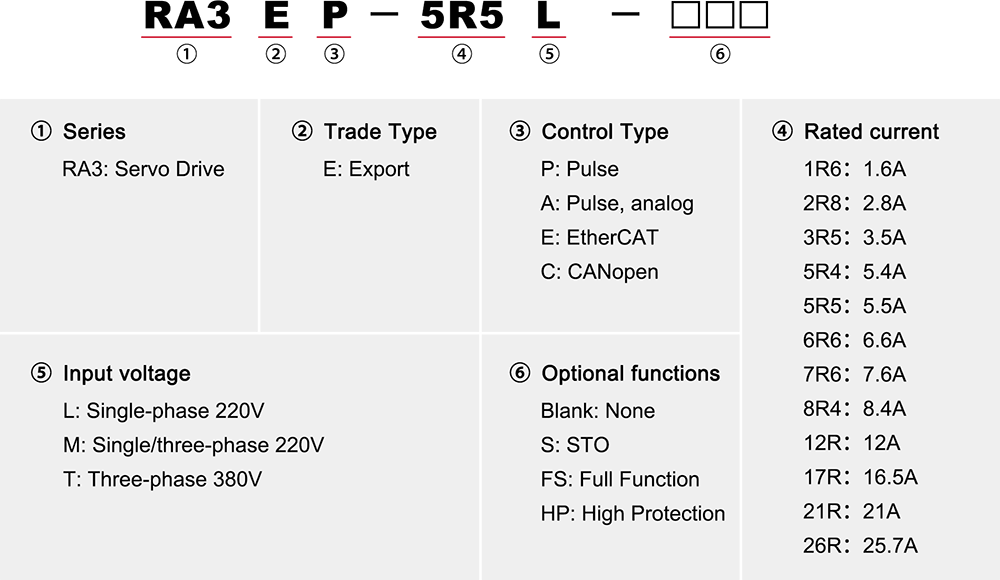

Nazewnictwo modeli
Definicja portu
| | | | | | |||||
| Rozmiar A | Rozmiar B | Rozmiar C | Rozmiar D | Rozmiar E | |||||
| Nie. | Imię | Nie. | Imię | Nie. | Imię | Nie. | Imię | Nie. | Imię |
| 1 | Cyfrowy wyświetlacz lampowy | 1 | Cyfrowy wyświetlacz lampowy | 1 | Cyfrowy wyświetlacz lampowy | 1 | Cyfrowy wyświetlacz lampowy | 1 | Cyfrowy wyświetlacz lampowy |
| 2 | USB | 2 | USB | 2 | USB | 2 | USB | 2 | USB |
| 3 | CN1 | 3 | CN1 | 3 | CN1 | 3 | CN1 | 3 | CN1 |
| Złącze enkodera z całkowicie zamkniętą pętlą | Złącze enkodera z całkowicie zamkniętą pętlą | 4 | CN6 | 4 | CN6 | 4 | CN6 | ||
| 4 | CN2 | 4 | CN2 | 5 | CN2 | 5 | CN2 | 5 | CN2 |
| 5 | L1, L2 | 5 | L1, L2、L3 | 6 | CN3 | 6 | CN3 | 6 | CN3 |
| 6 | P. B | 6 | P. B1、B2 | 7 | Śruba uziemiająca | 7 | Śruba uziemiająca | 7 | Śruba uziemiająca |
| P. N | P. N | 8 | ŁADOWANIE | 8 | ŁADOWANIE | 8 | ŁADOWANIE | ||
| 7 | U, V, W | 7 | U, V, W | 9 | L1C, L2C | 9 | L1C, L2C | 9 | L1C, L2C |
| 8 | Śruba uziemiająca | 8 | Śruba uziemiająca | 10 | R, S, T | 10 | R, S, T | 10 | R, S, T |
| 9 | ŁADOWANIE | 9 | ŁADOWANIE | 11 | P. B1、B2 | 11 | P. B1、B2 | 11 | P. B1、B2 |
| 10 | CN3 | 10 | CN3 | P. N | P. N | 12 | P. N1、N2 | ||
| 11 | CN4/CN5 | 11 | CN4/CN5 | 12 | U, V, W、PE | 12 | U, V, W、PE | N1, N2 | |
| | | | | 13 | CN4/CN5 | 13 | CN4/CN5 | 13 | U, V, W |
| | | | | | | | | 14 | CN4/CN5 |
| Opis: ① Cyfrowy wyświetlacz w kształcie tuby: 5-cyfrowy 8-segmentowy cyfrowy w kształcie tuby LED ②USB: interfejs USB typu C, podłączony do komputera ③CN1 (złącze interfejsu): port podłączenia sygnału wyjściowego/wejścia, podłączony do sterownika programowalnego (PLC) lub we/wy sterującego ④Złącze enkodera z całkowicie zamkniętą pętlą: interfejs z całkowicie zamkniętą pętlą, podłączony do zewnętrznego drugiego enkodera, model „-FS” obsługuje tę funkcję ⑤CN2 (złącze enkodera): interfejs enkodera, podłączony do enkodera na serwomotorze ⑥L1, L2, L3 (zaciski wejściowe zasilania głównego): zasilanie obwodu głównego, zasilanie jednofazowe jest podłączone pomiędzy L1 i L2 (zasilanie 200~240VAC, 50/60Hz) ⑦L1C, L2C (elektronika wejścia zasilania sterującego): zasilanie obwodu sterującego, podłączone do zasilania jednofazowego (zasilanie 200 ~ 240 VAC lub 380 ~ 440 VAC, 50/60 Hz w zależności od modelu) ⑧R, S, T (zaciski wejściowe zasilania głównego): Zasilanie obwodu głównego, podłączyć do zasilania trójfazowego (zasilanie 200 ~ 240 VAC lub 380 ~ 440 VAC, 50/60 Hz w zależności od modelu) ⑨P, B (zacisk przyłączeniowy zewnętrznego rezystora hamowania): użyj zewnętrznego rezystora hamowania ⑩P, B1, B2 (zacisk przyłączeniowy zewnętrznego rezystora hamowania): użyj zewnętrznego rezystora hamowania (usuń zwieracz między P i B1, podłącz oba końce P i B2) ⑪P, N (N1, N2) (zacisk szyny serwa): nie usuwaj zwarcia między N1 i N2, połącz pomiędzy P i N (N1), aby wiele serwomechanizmów współdzieliło szynę DC ⑫N1, N2: podłącz zewnętrzny dławik DC (usuń zwieracz), zwieraj, gdy nie jest używany ⑬U, V, W, PE (zacisk przyłączeniowy serwomotoru): wyjście serwonapędu podłączone do złącza zasilania silnika (U, V, W, PE) ⑭ Śruba uziemiająca: Podłącz do uziemienia zasilania i uziemienia silnika ⑮CHARGE (wskaźnik napięcia magistrali): wskaźnik zasilania ⑰CN3 (złącze funkcji bezpieczeństwa): interfejs STO, tylko modele „-S/FS” obsługują tę funkcję ⑱CN4/CN5 (terminal komunikacyjny): port komunikacyjny 485, szybki port komunikacyjny EtherCAT, port komunikacyjny CAN | |||||||||
Specyfikacje elektryczne
| Specyfikacje elektryczne napędu jednofazowego/trójfazowego 220 V | ||||||||||||
| Przedmiot | Rozmiar A | Rozmiar B | Rozmiar C | Rozmiar D | Rozmiar C | Rozmiar D | Rozmiar E | |||||
| Modelkaka | 1R6L | 2R8L | 5R5L | 5R6L | 7R6M* | 12RM* | 7R6M | 12RM | 18RN | 22RN | 27RN | |
| Moc zasilacza [kVA] | 0.5 | 1 | 1.7 | 2 | 2.3 | 4.2 | 2.3 | 4.2 | 6.9 | 8.4 | 10.3 | |
| Ciągły prąd wyjściowy [Arms] | 1.6 | 2.8 | 5.5 | 6.6 | 7.6 | 12 | 7.6 | 12 | 18 | 22 | 27 | |
| Chwilowy maksymalny prąd wyjściowy [Arms] | 5.9 | 10.1 | 16.9 | 17 | 23 | 32 | 233 | 32 | 45 | 55 | 67.5 | |
| Obwód główny | Ciągły prąd wejściowy [Arms] | 2.3 | 4 | 7.9 | 9.4 | 10.5 | 19.1 | 5.1 | 8.1 | 15 | 18 | 22 |
| Obwód główny power supply | Jednofazowe 200~240VAC, -10%~10%, 50/60Hz | Trójfazowe 200~240VAC, -10%~10%, 50/60Hz | ||||||||||
| Pętla sterująca | Zasilanie obwodu sterującego | Zasilanie szyn zbiorczych, wspólne wejście zasilania i prostowanie | Jednofazowe 200~240VAC, -10%~10%, 50/60Hz | |||||||||
| Strata mocy | Obwód główny power loss [W] | 30.5 | 41 | 60.8 | 63 | 42.9 | 83.3 | 42.9 | 83.3 | 170 | 208 | 278 |
| Strata mocy obwodu sterującego [W] | 22 | 25 | 22 | 25 | 27 | 27 | 27 | |||||
| Rezystor hamowania | Funkcja rezystora hamowania | Brak wbudowanej obsługi | Standardowo wbudowany | |||||||||
| Wartość rezystancji [Ω] | - | - | 50 | 50 | 25 | 25 | 25 | 25 | 20 | 20 | 20 | |
| Pojemność [W] | - | - | 50 | 50 | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
| Zewnętrzna minimalna dopuszczalna wartość rezystancji [Ω] | 50 | 45 | 40 | 40 | 20 | 15 | 20 | 15 | 15 | 15 | 15 | |
| Maksymalna energia hamowania, jaką może pochłonąć kondensator [J] | 10.03 | 20.06 | 28.57 | 28.57 | 41.34 | 60.8 | 41.34 | 60.8 | 99.7 | 121.6 | 121.6 | |
| Metoda chłodzenia | Naturalne chłodzenie | Chłodzenie powietrzem | ||||||||||
| Poziom przepięcia | OVC III | |||||||||||
*7R6M i 12RM zalecają trójfazowe wejście 220 V dla lepszej wydajności
| Specyfikacje elektryczne trójfazowego napędu 380 V | ||||||||
| Przedmiot | Rozmiar C | Rozmiar D | Rozmiar E | |||||
| Modelkaka | 3R5T | 5R4T | 8R4T | 12RT | 17RT | 21RT | 26RT | |
| Moc zasilacza [kVA] | 2.3 | 3.5 | 4.5 | 6.2 | 8.1 | 11 | 14.5 | |
| Ciągły prąd wyjściowy [Arms] | 3.5 | 5.4 | 8.4 | 12 | 16.5 | 21 | 25.7 | |
| Chwilowy maksymalny prąd wyjściowy [Arms] | 11 | 14 | 20 | 29.75 | 41.25 | 52.12 | 64.25 | |
| Obwód główny | Ciągły prąd wejściowy [Arms] | 3.4 | 4.5 | 6.6 | 9.3 | 12 | 16 | 21 |
| Obwód główny power supply | Trójfazowe 380~440VAC, -10%~10%, 50/60Hz | |||||||
| Pętla sterująca | Zasilanie obwodu sterującego | Jednofazowe 380~440VAC, -10%~10%, 50/60Hz | ||||||
| Strata mocy | Obwód główny power loss [W] | 34.4 | 70.9 | 95 | 155 | 238 | 275 | 336 |
| Strata mocy obwodu sterującego [W] | 22 | 22 | 25 | 25 | 27 | 27 | 27 | |
| Rezystor hamowania | Funkcja rezystora hamowania | Standardowo wbudowany | ||||||
| Wartość rezystancji [Ω] | 100 | 100 | 50 | 50 | 35 | 35 | 35 | |
| Pojemność [W] | 80 | 80 | 80 | 80 | 100 | 100 | 100 | |
| Zewnętrzna minimalna dopuszczalna wartość rezystancji [Ω] | 80 | 60 | 45 | 40 | 35 | 25 | 25 | |
| Maksymalna energia hamowania, jaką może pochłonąć kondensator [J] | 33.2 | 40.33 | 59.3 | 59.3 | 97.26 | 118.61 | 118.61 | |
| Metoda chłodzenia | Chłodzenie powietrzem | |||||||
| Poziom przepięcia | OVC III | |||||||
Rozmiar produktu
| Rozmiar A | |||||||||||||||||
| |
| ||||||||||||||||
| Rozmiar B | |||||||||||||||||
| |
| ||||||||||||||||
| Rozmiar C | |||||||||||||||||
| |
| ||||||||||||||||
| Rozmiar D | |||||||||||||||||
| |
| ||||||||||||||||
| Rozmiar E | |||||||||||||||||
| |
| ||||||||||||||||
Schemat okablowania
Uwaga: Rysunek przedstawia schemat połączeń trójfazowego zasilacza serii RA3 380 V, rozmiar C/D. Aby uzyskać schematy połączeń innych modeli, skontaktuj się z obsługą klienta.
