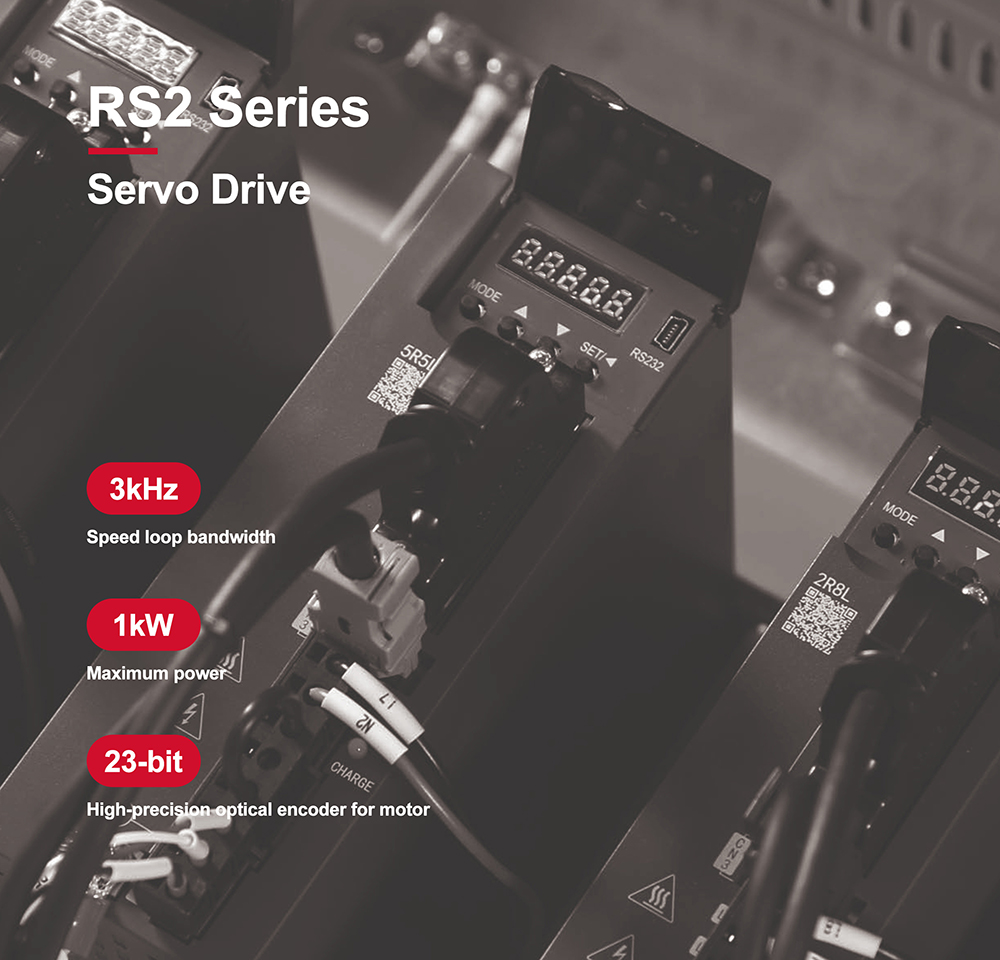

Serwonapęd RS2

Rozmiar A

Rozmiar B

Nie.

Imię

Nie.

Imię

1

-

1

-

2

Mini-USB

2

Mini-USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Hamulec

6

Hamulec

7

U, V, W

7

U, V, W

8

Śruba uziemiająca

8

Śruba uziemiająca

9

ŁADOWANIE

9

ŁADOWANIE

10

CN4/CN5

10

CN4/CN5

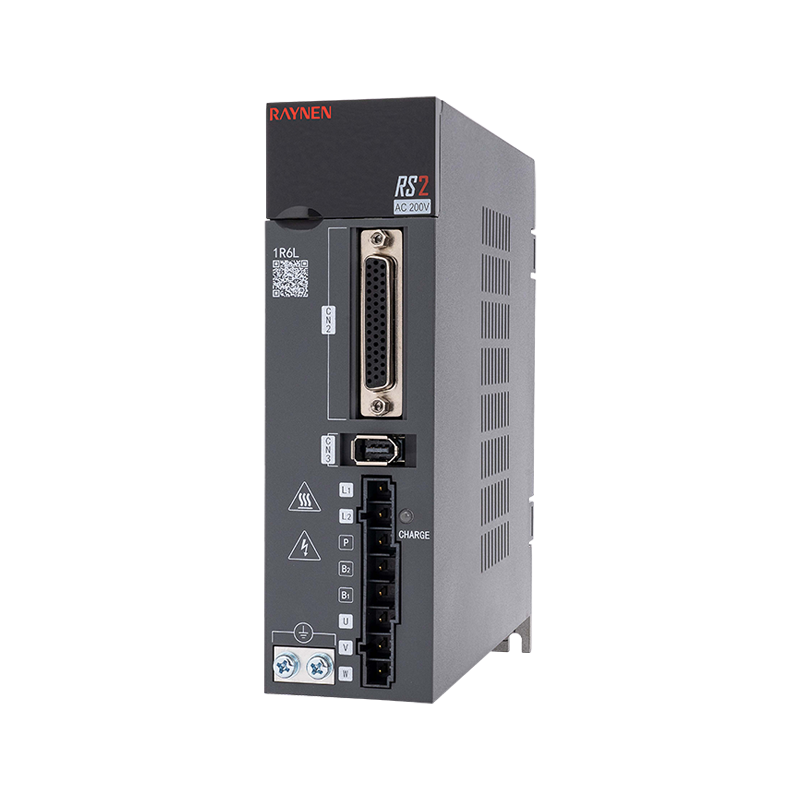

Opis:

① -: Siedmiosegmentowy wyświetlacz cyfrowy

②mini USB: interfejs RS232, podłączony do komputera

③CN2: Złącze sygnału wyjściowego/wejściowego, podłączone do sterownika programowalnego (PLC) lub we/wy sterującego

④CN3: Interfejs enkodera podłączony do enkodera na serwomotorze

⑤L1, L2: Zasilanie obwodu głównego, podłączone do zasilania jednofazowego (zasilanie 200~240VAC, 50/60Hz)

⑥Hamulec: Użyj zewnętrznego rezystora hamowania

⑦U, V, W: Wyjście serwonapędu podłączone do złącza zasilania silnika (U, V, W)

⑧Śruba uziemiająca: Podłącz do uziemienia zasilania i uziemienia silnika

⑨ŁADOWANIE: Kontrolka zasilania

⑩CN4/CN5: port komunikacyjny 485

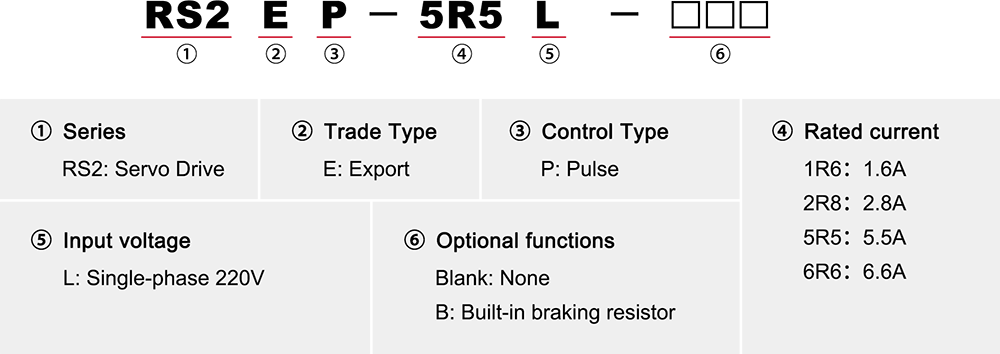

Specyfikacje elektryczne napędu jednofazowego 220 V

Przedmiot

Rozmiar A

Rozmiar B

Modelka

1R6L

2R8L

5R5L

6R6L

Moc zasilacza [kVA]

0.5

1

1.7

2

Ciągły prąd wyjściowy [Arms]

1.6

2.8

5.5

6.6

Chwilowy maksymalny prąd wyjściowy [Arms]

5.9

9.3

16.9

17

Obwód główny

Ciągły prąd wejściowy [Arms]

2.4

5

8.7

11

Obwód główny power supply

Jednofazowe 200~240VAC, -15%~10%, 50/60Hz

Pętla sterująca

Zasilanie obwodu sterującego

Zasilanie szyn zbiorczych, wspólne wejście zasilania i prostowanie

Strata mocy

Obwód główny power loss [W]

30.5

41

60.8

66.2

Strata mocy obwodu sterującego [W]

Rezystor hamowania

Hamulec resistor function

Opcjonalne

Wartość rezystancji [Ω]

50

50

50

50

Pojemność [W]

30

30

50

50

Zewnętrzna minimalna dopuszczalna wartość rezystancji [Ω]

50

45

40

40

Metoda chłodzenia

Naturalne chłodzenie

Chłodzenie powietrzem

Poziom przepięcia

OVC III

Rozmiar A

Rozmiar B
