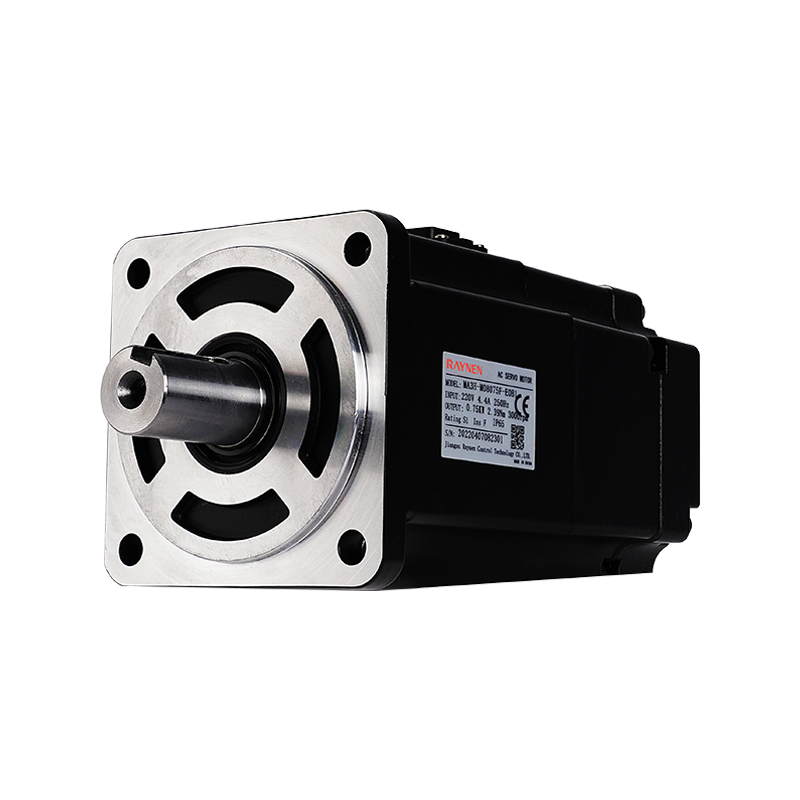

Podsumowanie produktu
Zaleta
• Przyspieszenie
4-krotny szczytowy moment obrotowy / 7000 obr./min prędkość maksymalna / 23-bitowy, precyzyjny enkoder optyczny / 30% niższy wzrost temperatury
• Większe bezpieczeństwo
Zintegrowana konstrukcja obudowy / stopień ochrony IP67
• Łatwy w użyciu
20% krótsza długość kadłuba

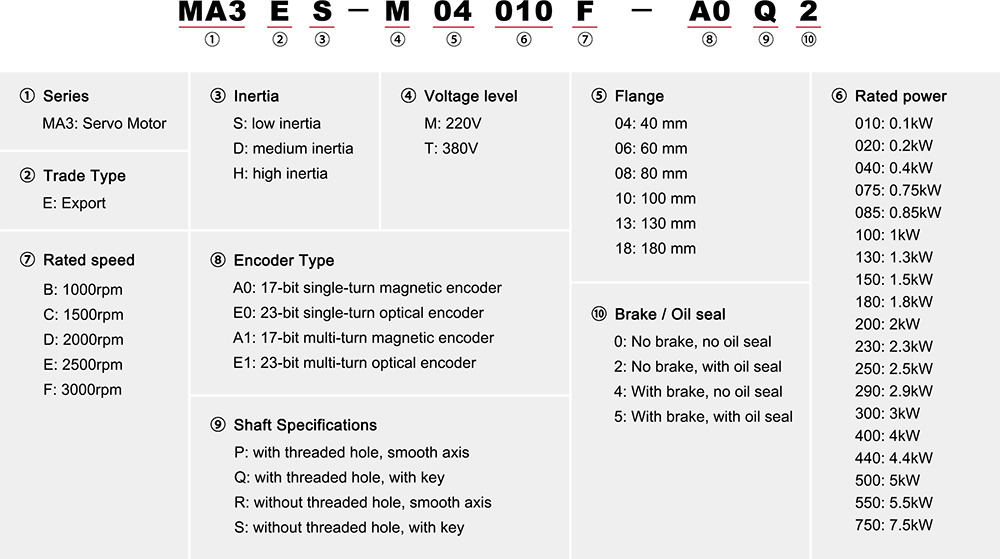

Nazewnictwo modeli
Parametr
| Serwomotory serii MA3 — kołnierz 60* | |
| Przedmiot | Parametry silnika |
| Model silnika | MA3ED-M06040F- □□□□ |
| Poziom bezwładności | Średni |
| Napięcie (V) | 220 |
| Kołnierz (mm) | 60 |
| Typ okablowania | Typ terminala |
| Wartość P (kW) | 0.4 |
| Znamionowy moment obrotowy (N·m) | 1.27 |
| Chwilowy maksymalny moment obrotowy (N·m) | 5.08 |
| Prąd znamionowy (ramiona) | 2.5 |
| Chwilowy prąd maksymalny (ramiona) | 10.1 |
| Prędkość znamionowa (obr/min) | 3000 |
| Maksymalna prędkość (obr/min) | 7000 |
| Moment bezwładności (kg·cm2) | 0,54 (0,55) |

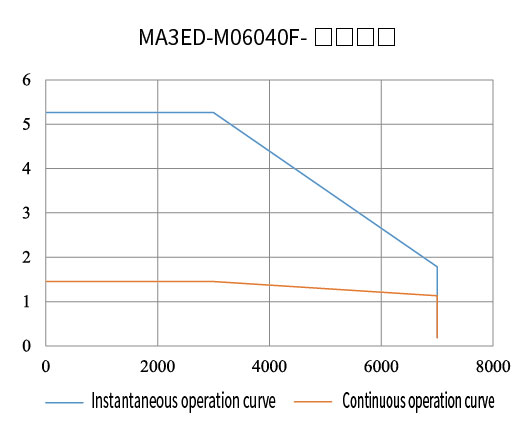

| Krzywa TN (oś Y: moment obrotowy N·m) (oś X: prędkość obr/min) | |

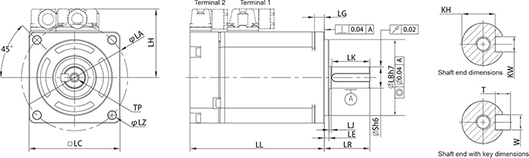

| LL | 88,5 (118) |
| LR | 30 |
| Los Angeles | 70 |
| LZ | 4-φ5,5 |
| lewa | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| LB | 50 |
| TP | M5×10 |
| ŁK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |
| Bez hamulca | |

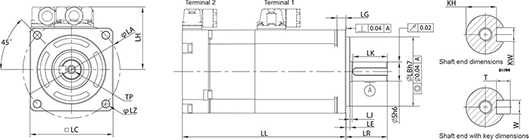

| Z hamulcem | |
*Szczegółowe informacje na temat innych parametrów modelu można znaleźć w instrukcji doboru lub kontaktując się z obsługą klienta.
