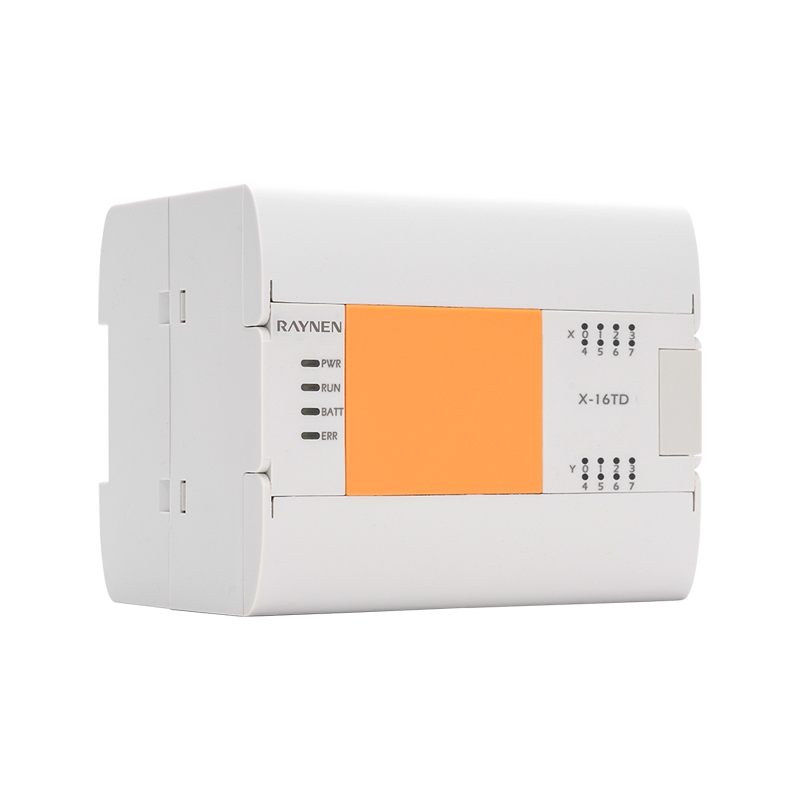

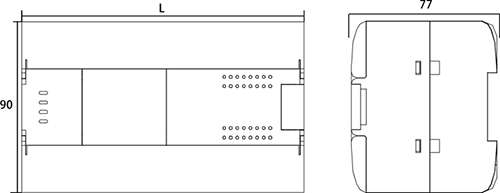

Programowalny sterownik logiczny X Relay

• Dzięki wydajnemu przetwarzaniu danych, trzem szybkim liczeniom i innym funkcjom

• Zegar czasu rzeczywistego, dane dotyczące zasilania zapisywane na stałe

• Obsługa jednej płyty BD i maksymalna rozbudowa do 7 modułów

Interfejs

Wejście/wyjście

Karta rozszerzeń

Płyta BD

Zintegrowany port sieciowy RS232/485

3-kierunkowy szybki licznik

Rozbudowany Max 7 modułów

Obsługa 1 płyty BD

Przedmiot

Specyfikacje zasilania

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Zużycie energii

10 W

12W

12W

113 W

14W

Napięcie robocze

Wartość minimalna

100VAC

Wartość średnia

220VAC

Maksymalna wartość

240VAC

Ogranicz napięcie wejściowe

AC 85 V ~ AC 100 V, AC 240 V ~ AC 264 V

Zezwól na chwilową przerwę w dostawie prądu

W przypadku przejściowych przerw w dostawie prądu trwających poniżej 5 ms, operacja będzie kontynuowana

Bezpiecznik zasilania

60V 2A

Prąd impulsowy

12 A, 0,5 ms poniżej/28,8 V DC

Podana moc DC24V

Poniżej 300 mA

Wbudowane zasilanie DC5V

Poniżej 800mA

Przedmiot

Specyfikacje zasilania

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Wprowadź numer

8

14

16

24

36

Szybki licznik

jednofazowe 200KHz [3 szt.]; Faza AB 100KHz [3 szt.]

Typ wejścia

PNP/NPN

Napięcie sygnału wejściowego

Typ źródła prądu stałego: DC20,4 V ~ 28,8 V

Impedancja wejściowa

X0-X5

3,3 tys

X6-X7

5,6 tys

3,3 tys

X10 powyżej

-

5,6 tys

Na wejściu prąd indukcyjny

X0-X5

5mA powyżej

X6-X7

4mA

5mA powyżej

X10 powyżej

-

4 mA powyżej

WYŁ. Prąd indukcyjności wejściowej

1mA powyżej

Czas reakcji wejścia

＜4,5 ms

Forma sygnału wejściowego

Brak wejścia stykowego napięcia

Wejście typu Sink: tranzystor NPN z otwartym kolektorem

Wejście źródła: tranzystor PNP z otwartym kolektorem

Izolacja pętli wejściowej

Izolacja transoptora

Wyświetlanie działań wejściowych

Dioda LED na panelu świeci się, gdy transoptor jest napędzany

Przedmiot

Specyfikacje zasilania

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Numer wyjściowy

8

10

16

16

24

Typ wyjścia

Suchy kontakt

Napięcie znamionowe

220VAC

Zakres napięcia

5~30VDC 5~250VAC

Prąd udarowy (maks.)

5A 4s 10% Cykl pracy

Prąd znamionowy na punkt (maks.)

2A

Obciążenie lampy [maks.]

30W prądu stałego/200W prądu przemiennego

Czas reakcji (24V, obciążenie 2K)

10 ms

rezystancja włączenia [punkt połączenia]

0,22 (maks., gdy nowy)

Częstotliwość impulsów [Maks.]

1HZ

Mechaniczny cykl życia

10000000 (bez obciążenia)

Kontakt z życiem

100000 (obciążenie znamionowe)

tarcza

500 m (normalna moc wyjściowa)

odsłonić

150 m (normalna moc wyjściowa)

Imię

Treść

Typ miękkiego komponentu

Treść

X

256 punktów

Element bitowy

X0~X377

Y

256 punktów

Element bitowy

Y0 ~ Y377

M

7680 punktów

Element bitowy

M0~M7679

SM

512 punktów

Element bitowy

SM8000~SM8511

S

4096 punktów

Element bitowy

S0~S4095

V

8 punktów

Element słowa

V0 ~ V7

Z

8 punktów

Element słowa

Z0~Z7

T

512 punktów

Element słowa

T0~T511

C

200 punktów

16-bitowy element słowny

C0~C199

C (32-bitowy)

56 punktów

32-bitowy element słowny

C200~C255

D

8000 punktów

Element słowa

D0~D7999

SD

512 punktów

Element słowa

SD8000~SD8511

R

32768 punktów

Element słowa

R0~R32767

Przerwanie wejścia

8 punktów

I00**~I07*

Przerwanie timera

3 punkty

I6**~I8**

Licznik przerwania

6 punktów

I010~I060

Sterowanie główne z zagnieżdżaniem

8 punktów

N0~N7

Wskaźnik P

4096 punktów

P0~P4095

Stały K

Zakres 16-bitowy: -32768~32767

Dzwonił 32-bitowy

-2147483648~ 2147483647

Stały H

Zakres 16-bitowy: 0~FFFF

Dzwonił 32-bitowye: 0~FFFFFFFF

Liczba rzeczywista (E)

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Ciąg znaków

Znak w kształcie połowy rogu otoczony „ ”, zawierający maksymalnie 32 znaki

Wejście

Dystrybucja

Licznik jednofazowy, jednofazowy

Licznik fazy AB

Licznik fazy AB

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
