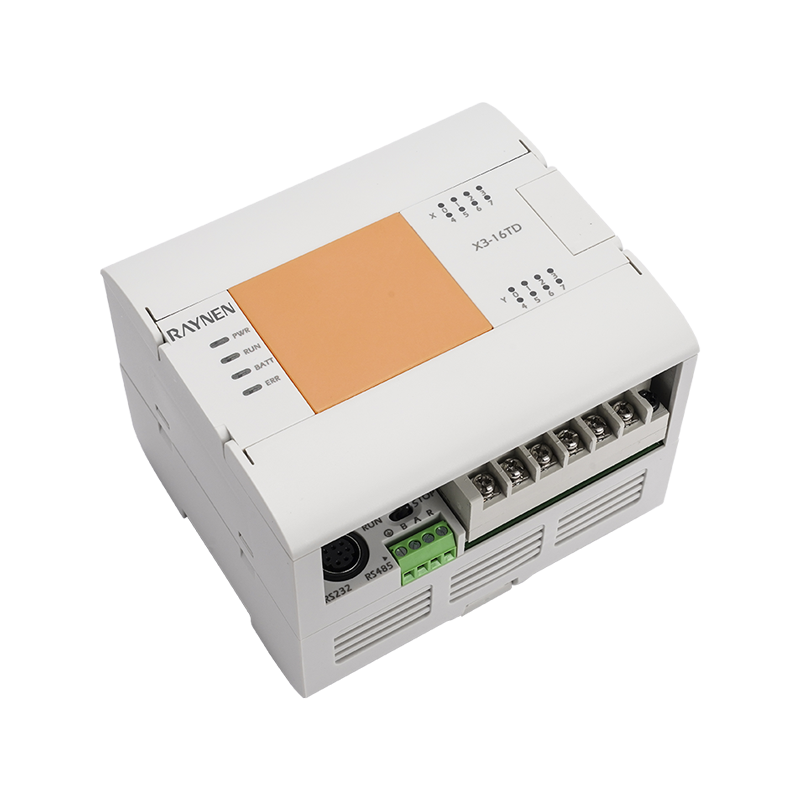

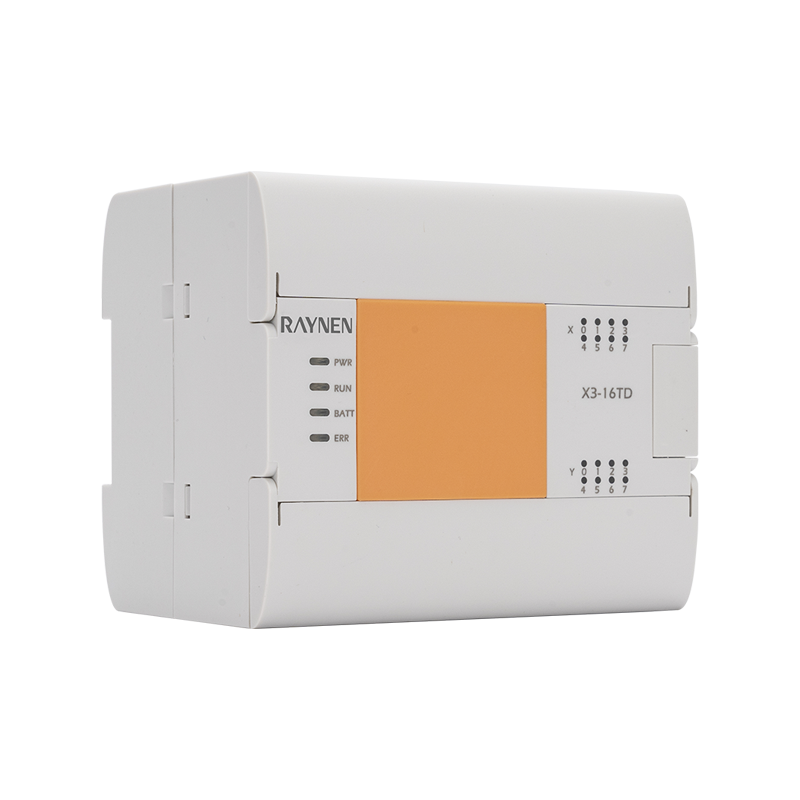

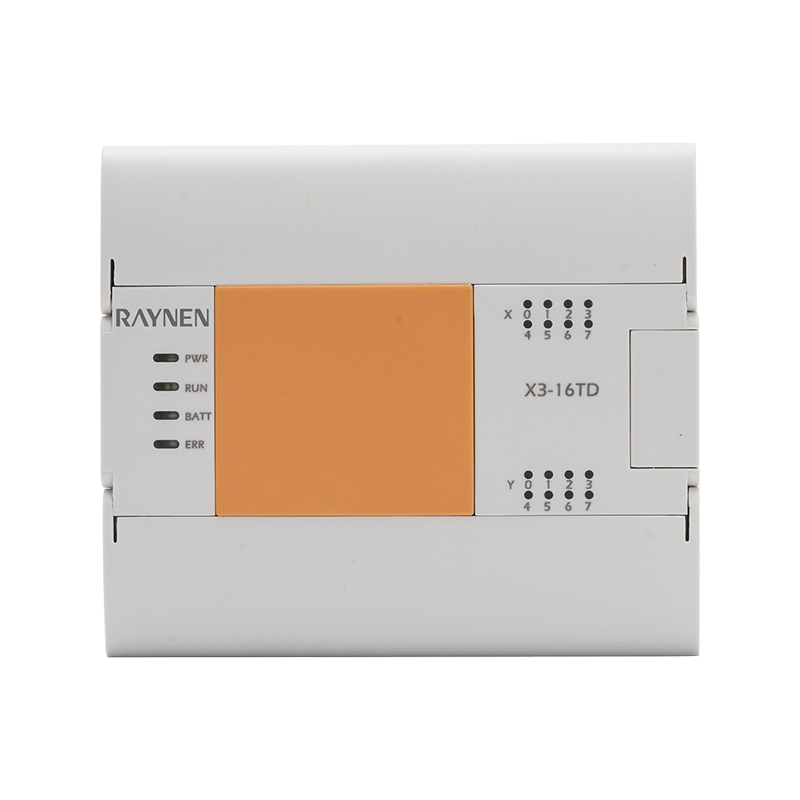

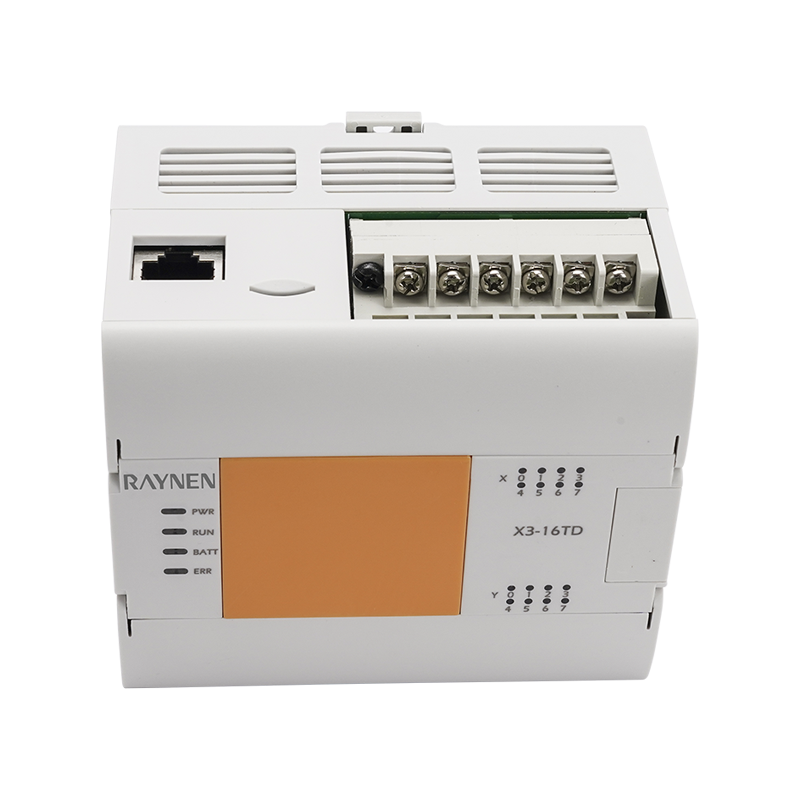

Podsumowanie produktu
| | • Z szybkim wyjściem impulsowym w 2–6 osiach, szybkim zliczaniem, interpolacją liniową i interpolacją łukową oraz innymi funkcjami sterowania ruchem; • Zegar czasu rzeczywistego, dane dotyczące zasilania zapisane na stałe; • Można rozszerzyć maksymalnie 7 modułów. |
Zaleta
| | | | |
| Interfejs | Wejście/wyjście | Karta rozszerzeń | Płyta BD |
| Zintegrowany port sieciowy RS232/485 | Szybki licznik 3-8 kanałów Szybki impuls 2-6 osi 200 K | Rozbudowany Max 7 modułów | Obsługa 1 płyty BD |
Nomenklatura modeli
Rozmiar produktu (jednostka: mm)
| |
|
Parametr
| Przedmiot | Specyfikacje zasilania | ||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | |
| Zużycie energii | 10 W | 12W | 12W | 13 W | 14W |
| Napięcie zasilania | DC24V | ||||
| Zakres napięcia | Napięcie stałe 20,4 ~ 28,8 V | ||||
| Zezwól na chwilową przerwę w dostawie prądu | W przypadku przejściowych przerw w dostawie prądu trwających poniżej 5 ms, operacja będzie kontynuowana | ||||
| Bezpiecznik zasilania | 60V 2A | ||||
| Prąd impulsowy | 12 A, 0,5 ms poniżej/28,8 V DC | ||||
| Podana moc DC24V | Poniżej 300 mA | ||||
| Wbudowane zasilanie DC5V | Poniżej 800 mA | ||||
| Przedmiot | Specyfikacje zasilania | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Wprowadź numer | 8 | 14 | 16 | 24 | 36 | |
| Szybki numer | Jednofazowa 200KHz [3 szt.] Faza AB 100KHz [3 szt.] | Jednofazowe 200KHz [4 szt.], Faza AB 100KHz[4 szt.] | Jednofazowe 200KHz [8 szt.] Faza AB 100 KHz [4 szt.] | |||
| Typ wejścia | Typ ujścia/typ źródła | |||||
| Napięcie sygnału wejściowego | Typ źródła prądu stałego: DC20,4 V ~ 28,8 V | |||||
| Impedancja wejściowa | X0-X5 | 3,3 tys | ||||
| X6-X7 | 5,6 tys | 3,3 tys | ||||
| X10 powyżej | - | 5,6 tys | ||||
| Na wejściu prąd indukcyjny | X0-X5 | 5mA powyżej | ||||
| X6-X7 | 4mA | 5mA powyżej | ||||
| X10 powyżej | - | 4mA powyżej | ||||
| WYŁ. Prąd indukcyjności wejściowej | 1mA powyżej | |||||
| Czas reakcji wejścia | ＜4,5 ms | |||||
| Forma sygnału wejściowego | Brak wejścia stykowego napięcia | |||||
| Wejście typu Sink: tranzystor NPN z otwartym kolektorem | ||||||
| Wejście źródła: tranzystor PNP z otwartym kolektorem | ||||||
| Izolacja pętli wejściowej | Izolacja transoptora | |||||
| Wyświetlanie działań wejściowych | Dioda LED na panelu świeci się, gdy transoptor jest napędzany | |||||
| Przedmiot | Specyfikacje zasilania | |||||
| X3E-16TD | X3E-24TD | X3E-32TD | X3E-40TD | X3E-60TD | ||
| Numer wyjściowy | 8 | 10 | 16 | 16 | 24 | |
| Częstotliwość impulsów (maks.) | Jednostronne 2 oś 200 tys | Single-ended 4 osie 200K | Jednostronne 6 oś 200 tys | |||
| Typ wyjścia | Wyjście tranzystorowe/drenowe | |||||
| Zasilanie zewnętrzne | DC5 ~ 30 V | |||||
| Maksymalne obciążenie | Obciążenie rezystancyjne | 0,5A/kierunek | ||||
| Obciążenie indukcyjne | 12 W/DC24 V | |||||
| Obciążenie lampy | 5 W/24 V DC | |||||
| Średnie obciążenie | 5mA (DC5~24V) | |||||
| Czas reakcji | WYŁ. → WŁ | Wysoka prędkość: 5μs poniżej/10mA powyżej (DC5 ~24V) | ||||
| Często: 0,2 ms poniżej/200 mA powyżej (DC24V) | ||||||
| WŁ. → WYŁ | Wysoka prędkość: 5μs poniżej/10mA powyżej (DC5 ~24V) | |||||
| Często: 0,2 ms poniżej/200 mA powyżej (DC24V) | ||||||
| Izolacja pętli | Izolacja transoptora | |||||
| Wyświetlanie działań wyjściowych | Dioda LED na panelu świeci się, gdy transoptor jest napędzany | |||||
Zasoby komponentów oprogramowania
| Przedmiot | Wydajność | |
| Przekaźnik wejściowy X | 256 punktów | X0~X377 |
| Przekaźnik wyjściowy Y | 256 punktów | Y0 ~ Y377 |
| Przekaźnik pomocniczy M | 7680 punktów | M0 ~ Start z zatrzaskiem (Ustaw obszar, w którym nie ma wstrzymanego zasilania) |
| Początek zatrzasku ~ koniec zatrzasku (Ustaw obszar utrzymywania mocy, maks. M1023) | ||
| Zatrzask końcowy ~M7679 (stały obszar utrzymywania mocy) | ||
| Specjalny przekaźnik pomocniczy SM | 512 punktów | SM8000~SM8511 |
| Przekaźnik stanu S | 4096 punktów | S0~S4095 |
| minutnik T | 200 punktów | T0~T199 (podstawa czasu 100ms) |
| T192~T199 (specjalizacja podprogramów) | ||
| 46 punktów | T200~T245 (podstawa czasu 10 ms) | |
| 4 punkty | T246~T249 (typ skumulowany 1 ms) | |
| 6 punktów | T250 ~ T255 (typ skumulowany 100 ms) | |
| 256 punktów | T256~T511 (podstawa czasu 1 ms) | |
| Licznik 16-bitowy | 200 punktów | C0~C199 |
| Licznik 32-bitowy | 56 punktów | C200~C234 |
| Szybki licznik | - | C235~C255 |
| Rejestr danych D | 8000 punktów | D0~D7999 |
| Specjalny rejestr danych SD | 512 punktów | SD8000~SD8511 |
| Rejestr indeksowy | 16 punktów | V0~V7, Z0~Z7 |
| Rejestr rozszerzeń | 32768 punktów | R0~R32767 |
| Wskaźnik | 4096 punktów | P0~P4095 |
| Przerwano | 6 punktów | I00*~I50* Przerwanie wejścia |
| 3 punkty | I6**~I8** Przerwanie czasowe | |
| 6 punktów | I010~I060 Przerwanie szybkiego licznika | |
| Sterowanie główne z zagnieżdżaniem | 8 punktów | N0 ~ N7 |
| stała K | - | Zakres 16 bitów: -32768~ 32767, zakres 32 bitów: -2147483648~ 2147483647 |
| stała H | - | Zakres 16 bitów: 0~FFFF, zakres 32 bitów: 0~FFFFFFFF |
| Liczba rzeczywista (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Ciąg znaków | - | Maksymalna długość znaku półroga otoczonego „ ” wynosi 32 znaki |
Szybki licznik
| Wejście Dystrybucja | Licznik jednofazowy, jednofazowy | Licznik fazy AB | Licznik fazy AB | ||||||||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C241 | C242 | C243 | C244 | C245 | C246 | C247 | C248 | C249 | C250 | C251 | C252 | C253 | C254 | C255 | |
| X0 | U/D | | | | | | | | U/D | | | U | | | U | | A | A | | | |
| X1 | | U/D | | | | | | | R | | | D | | | D | | B | B | | | |
| X2 | | | U/D | | | | | | | U/D | | | U | | R | | R | | A | | |
| X3 | | | | U/D | | | | | | R | | | D | | S | | | | B | | |
| X4 | | | | | U/D | | | | | S | | | | U | | U | | | | A | |
| X5 | | | | | | U/D | | | | | U/D | | | D | | D | | | | B | |
| X6 | | | | | | | U/D | | | | R | | | | | R | | | | | A |
| X7 | | | | | | | | U/D | | | S | | | | | S | | | | | B |
