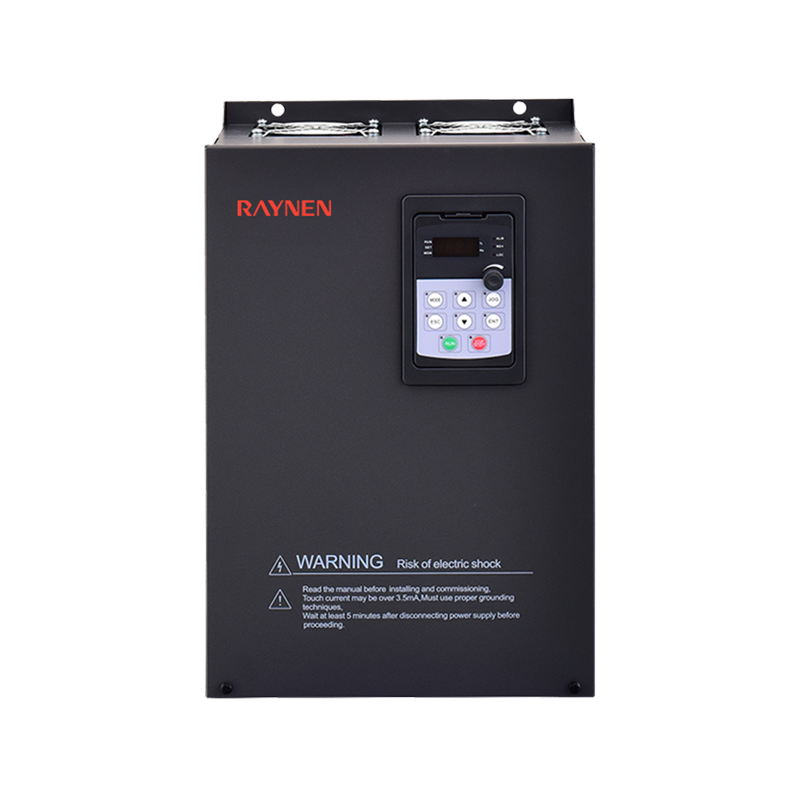

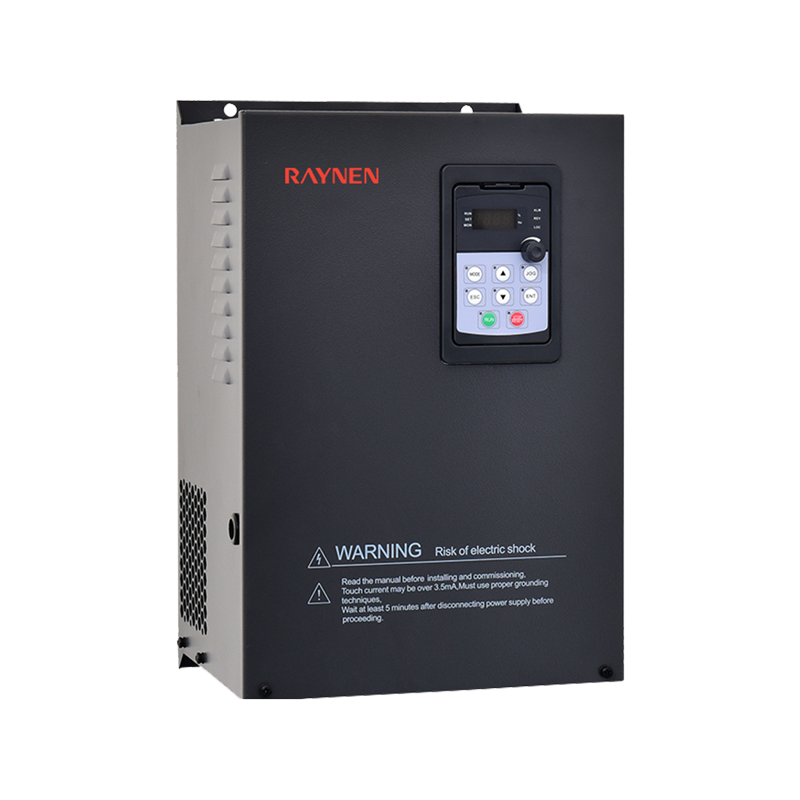

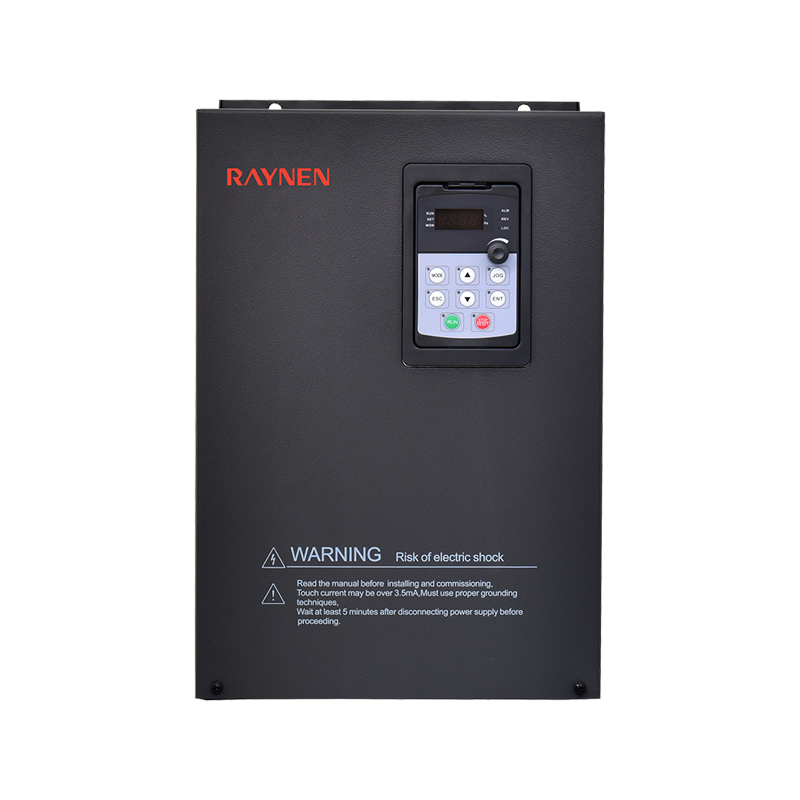

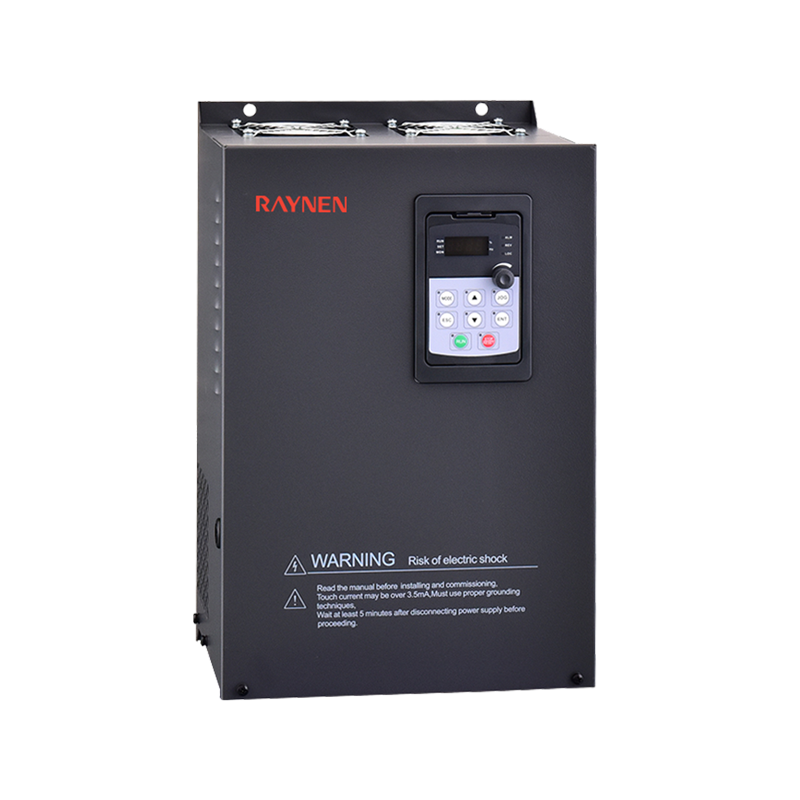

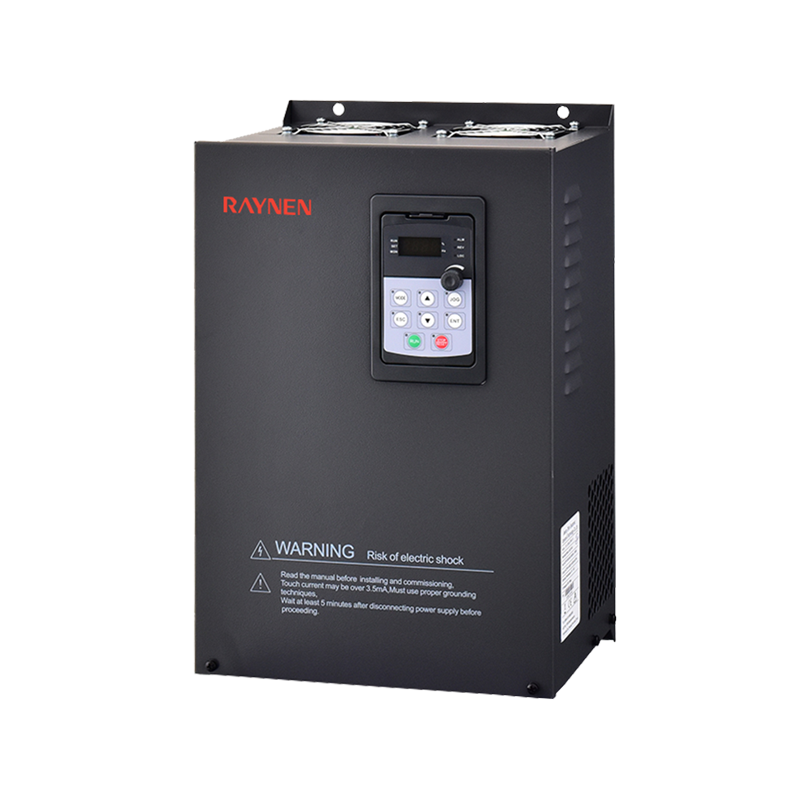

Napęd VFD 380 V 30(37)–37(45)kW

Parametryczny

Modelka

RVE21-T3-30G/37P-RVE21-T3-37G/45P

Napięcie

380 V

Moc znamionowa (kW)

30/37/45

Znamionowy prąd wejściowy (A)

70/80/94

Znamionowy prąd wyjściowy (A)

60/75/92

Wymiary (mm)

410*260*214

Rozmiar montażowy (mm)

396*180

Model falownika

Maszyna typu G (duże obciążenie)

Maszyna typu P (lekkie obciążenie)

Wymiary (mm)

Rozmiar montażowy (mm)

Znamionowy prąd wejściowy (A)

Znamionowy prąd wyjściowy (A)

Moc znamionowa (kW)

Znamionowy prąd wejściowy (A)

Znamionowy prąd wyjściowy (A)

Moc znamionowa(kW)

H

W

D

H1

W1

Przysłona

RVE21-S2-0R4

6.3

2.5

0.4

-

-

-

170

81

142

161

64.5

Φ5

RVE21-S2-0R7

11.5

5

0.75

-

-

-

RVE21-S2-1R5

15.7

7

1.5

-

-

-

RVE21-S2-2R2

27

10

2.2

-

-

-

Model falownika

Maszyna typu G (duże obciążenie)

Maszyna typu P (lekkie obciążenie)

Wymiary (mm)

Rozmiar montażowy (mm)

ja w (A)

Wyszedłem (A)

Ocena P

(kW)

ja w (A)

Wyszedłem (A)

Ocena P

(kW)

H

W

D

H1

W1

Przysłona

RVE21-T3-0R4G/0R7P

2.1

1.5

0.4

3.6

2.6

0.75

170

81

142

161

64.5

Φ5

RVE21-T3-0R7G/1R5P

3.6

2.6

0.75

6.4

4.1

1.5

RVE21-T3-1R5G/2R2P

6.4

4.1

1.5

8.7

5.5

2.2

RVE21-T3-2R2G/3P

8.7

5.5

2.2

10.9

6.9

3

145

107

160

135

95

Φ5

RVE21-T3-3G/4P

10.9

6.9

3

14

9.5

4

RVE21-T3-4G/5R5P

14

9.5

4

20.7

12.6

5.5

200

138

145

188

124

Φ5

RVE21-T3-5R5G/7R5P

20.7

12.6

5.5

26.5

18.5

7.5

RVE21-T3-7R5G/11P

26.5

18.5

7.5

36.6

25

11

232

153

170

220

139

Φ5

RVE21-T3-11G/15P

36.6

25

11

40

32

15

RVE21-T3-15G/18P

40

32

15

47

38

18.5

327

168

185.6

313

120

Φ9

RVE21-T3-18G/22P

47

38

18.5

56

45

22

RVE21-T3-22G/30P

56

45

22

70

60

30

335

200

195

321

140

Φ9

RVE21-T3-30G/37P

70

60

30

80

75

37

410

260

214

396

180

Φ9

RVE21-T3-37G/45P

80

75

37

94

92

45

RVE21-T3-45G/55P

94

92

45

128

115

55

520

288

236

500

200

Φ11

RVE21-T3-55G/75P

128

115

55

160

150

75

560

305

300

543

200

Φ11

RVE21T3-75G/90P

160

150

75

190

180

90

600

310

310

583

240

Φ11

RVE21-T3-90G/110P

190

180

90

225

215

110

RVE21-T3-110G/132P

225

215

110

265

260

132

RVE21-T3-132G/160P

265

260

132

310

305

160

720

355

345

698

240

Φ13

RVE21-T3-160G/185P

310

305

160

355

350

185

RVE21-T3-185G/200P

355

350

185

385

380

200

RVE21-T3-200G/220P

385

380

200

430

425

220

920

480

390

898

320

Φ13

RVE21-T3-220G/250P

430

425

220

485

480

250

RVE21-T3-250G/280P

485

480

250

545

530

280

1100

480

405

1078

320

Φ13

RVE21-T3-280G/315P

545

530

280

610

600

315

RVE21-T3-315G/355P

610

600

315

665

650

355

RVE21-T3-355G

665

650

355

-

-

-

1100

650

465

1060

350

Φ17

RVE21-T3-400G

785

725

400

-

-

-

RVE21-T3-500G

890

860

500

-

-

-

RVE21-T3-560G

950

950

560

-

-

-

2200

1100

800

943

665

Φ16

RVE21-T3-630G

1100

1100

630

-

-

-

RVE21-T3-710G

1280

1280

710

-

-

-

2200

1400

800

1100

665

Φ16

RVE21-T3-800G

1380

1380

800

Podstawowe funkcje aplikacji

Zwiększenie momentu obrotowego przy niskiej częstotliwości

Poprzez zwiększenie napięcia i momentu obrotowego moment obrotowy przy niskiej częstotliwości sterowania V/F i sterowania wektorowego bez czujnika prędkości można zwiększyć o około 0,1% ~ 30,0%

Krzywa V/F

Typ liniowy, typ wielopunktowy

Krzywa przyspieszenia/opóźnienia

Przyspieszanie i zwalnianie liniowe lub w kształcie litery S: trzy grupy czasu przyspieszania i zwalniania: zakres czasu przyspieszania i zwalniania: 0-3200 s

Automatyczna regulacja napięcia (AVR)

Gdy zmienia się napięcie sieciowe, może automatycznie utrzymać stałe napięcie wyjściowe

Wbudowany PID

System sterowania w pętli zamkniętej, który może z łatwością realizować kontrolę procesu

Hamowanie prądem stałym

Hamowanie prądem stałym range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100%

Kontrola jogi

Silnik można natychmiast uruchomić i zatrzymać; zakres ustawień częstotliwości jog: 0,0-20,0 Hz; tryb jog-stop: zwalnianie/wolne/hamowanie DC

Przeskakiwanie częstotliwości

Można ustawić trzy punkty częstotliwości przeskoku i odpowiadające im zakresy częstotliwości przeskoku, aby zapobiec pracy falownika w tym paśmie częstotliwości

Wiele prędkości

Można ustawić do 15 za pośrednictwem 4 logicznych portów wejściowych = Częstotliwość robocza

Sumowanie wejść

Użyj wyniku operacji algebraicznej 2 wejść analogowych jako ustawienia częstotliwości, dzięki czemu ustawienie częstotliwości będzie bardziej elastyczne

Przełączanie pomiędzy 2 zestawami parametrów silnika

Można dowolnie ustawiać i przełączać dwa zestawy parametrów silnika, aby dopasować je do aktualnie napędzanego silnika

Ochrona falownika

Ochrona przed utratą fazy wejścia/wyjścia, wykrywanie niedociążenia, ochrona przed nadmiernym momentem obrotowym, ochrona podnapięciowa, ochrona nadnapięciowa, ochrona nadprądowa, ochrona przed przegrzaniem, ochrona przed zwarciem międzyfazowym

Ochrona silnika

Zabezpieczenie termiczne silnika, ograniczenie prądu silnika, przeciążenie silnika, zwarcie silnika

Charakterystyka elektryczna

Napięcie wejściowe

Trójfazowy prąd przemienny, 380–480 V, 50/60 Hz lub jednofazowy prąd przemienny, 200–240 V, 50/60 Hz

Napięcie wyjściowe

Napięcie wejściowe 0-100%, 0,5 Hz-400 Hz

Tryb sterowania

Stały moment obrotowy U/F, obciążenie kwadratowe U/F, sterowanie wektorowe bez czujników, tryb oszczędzania energii

Częstotliwość przełączania

1,5 kHz-12 kHz

Można ustawić funkcję automatycznej regulacji częstotliwości przełączania: gdy temperatura wzrasta, częstotliwość przełączania jest automatycznie zmniejszana

Gdy temperatura powróci do normy, częstotliwość przełączania powraca do wartości początkowej

Możliwość przetężenia

150% znamionowego prądu wyjściowego 60 s, 200% znamionowego prądu wyjściowego 2 s

Sygnał kontrolny

Sygnał ustawienia częstotliwości

Zintegrowany panel operacyjny

Przełącznik membranowy (przycisk), pokrętło prędkości (potencjometr)

Sygnał zewnętrzny

Regulacja GÓRA/DÓŁ, wejście analogowe, wiele prędkości, panel zewnętrzny, komunikacja szeregowa

Sygnał sterujący Start i Stop

Zintegrowany panel operacyjny

Przyciski RUN, STOP

Sygnał zewnętrzny

Terminal wejść logicznych, panel zewnętrzny, komunikacja szeregowa

Charakterystyka obwodu sterującego

Dostępny zasilacz wewnętrzny

10 V

24 V

10 VDC±5%, maximum current 10mA, for reference potentiometer

24 VDC±5%, maximum current 100mA, for logic input port

Wejście analogowe

AI1

Wejście analogowe napięcia: 0-5VDC lub 0-10VDC, impedancja wynosi 30k

Prądowe wejście analogowe: 0/4-20mADC, impedancja 250Ω

Rozdzielczość: 10-bitowa konwersja A/D

Domyślne ustawienie fabryczne: wejście napięciowe 0–5 V DC

AI2

Wejście analogowe napięcia: 0-10VDC lub wejście czujnika PTC

Rozdzielczość: 10-bitowa konwersja A/D

Wejście logiczne

LI1-LI8

Zasilanie 0-24VDC

Logika dodatnia (źródło) i logika ujemna (ujście) są opcjonalne, a domyślną wartością fabryczną jest logika ujemna

Funkcje jazdy do przodu, do tyłu, praca, kasowanie usterek, obsługa wielu prędkości i inne 69 funkcji są opcjonalne

Produkty 220 V 0,4 kW–2,2 kW i 380 V 0,4 kW–1,5 kW mają tylko 6 kanałów: LI1–LI6

AI1, AI2

Wymuszone prawidłowe wprowadzenie

W falownikach o mocy poniżej 11 kW (włącznie) AI1 i AI2 można ustawić jako wejścia logiczne. F309 i F310 to wymuszone prawidłowe wejścia, a ich funkcje konfiguracyjne są zawsze ważne podczas włączania zasilania.

Wyjście analogowe

AO1, AO2

Wyjście analogowe napięciowe: 0-10VDC, minimalna impedancja obciążenia 470Ω

Prądowe wyjście analogowe: 0/4-20mA, maksymalna impedancja obciążenia 700Ω

Rozdzielczość: 8 bitów

Częstotliwość wyjściowa, prąd wyjściowy, ustawienie prędkości, dane wyjściowe szeregowe i inne funkcje są opcjonalne

Produkty 220 V 0,4 kW–2,2 kW i 380 V 0,4 kW–1,5 kW mają tylko 1 wyjście analogowe, a mianowicie AO1

Wyjście logiczne

LO, CLO

Otwarty kolektor, maksymalny prąd 100mA, maksymalne napięcie 30VDC

Opcjonalne wyjście logiczne lub wyjście impulsowe, domyślnym ustawieniem fabrycznym jest wyjście logiczne

Częstotliwość wyjściowa, prąd wyjściowy, ustawienie prędkości i inne funkcje wyjściowe są opcjonalne

Wyjście przekaźnikowe

T1A, T1B, T1C

T2A, T2B, T2C

T1A normalnie otwarty, T1B normalnie zamknięty, wspólny punkt T1C

T2A normalnie otwarty, T2B normalnie zamknięty, wspólny punkt T2C

Obciążalność styków: 5A przy 250VAC, 5A przy 30VDC

Usterka, alarm, osiągnięcie ustawionej częstotliwości i inne funkcje są opcjonalne

T1A domyślnie zgłasza błąd, T2A domyślnie działa

Produkty 220V 0,4kW-2,2kW i 380V 0,4kW-1,5kW posiadają tylko 1 wyjście przekaźnikowe tj. TA TB TC

Komunikacja szeregowa

MODBUS-RTU, 2-przewodowy RS-485, interfejs zaciskowy

Charakterystyka elektryczna

Ochrona napędu AC

Ochrona przed utratą fazy wejściowej, ochrona przed utratą fazy wyjściowej, wykrywanie niedociążenia, ochrona przed nadmiernym momentem obrotowym, ochrona podnapięciowa, ochrona nadnapięciowa, ochrona nadprądowa, ochrona przed przegrzaniem, ochrona przed zwarciem fazowym

Ochrona silnika

Zabezpieczenie termiczne silnika, ograniczenie prądu silnika, przeciążenie silnika, zwarcie silnika

Charakterystyka elektryczna

Poziom ochrony

IP20

Wilgotność otoczenia

95% bez kondensacji i gromadzenia się wody

Temperatura pracy/przechowywania

-10~40°C/-20~60°C

Wysokość

Poniżej 1000m

Metoda chłodzenia

Wymuszone chłodzenie powietrzem

Miejsce instalacji

Wewnątrz
